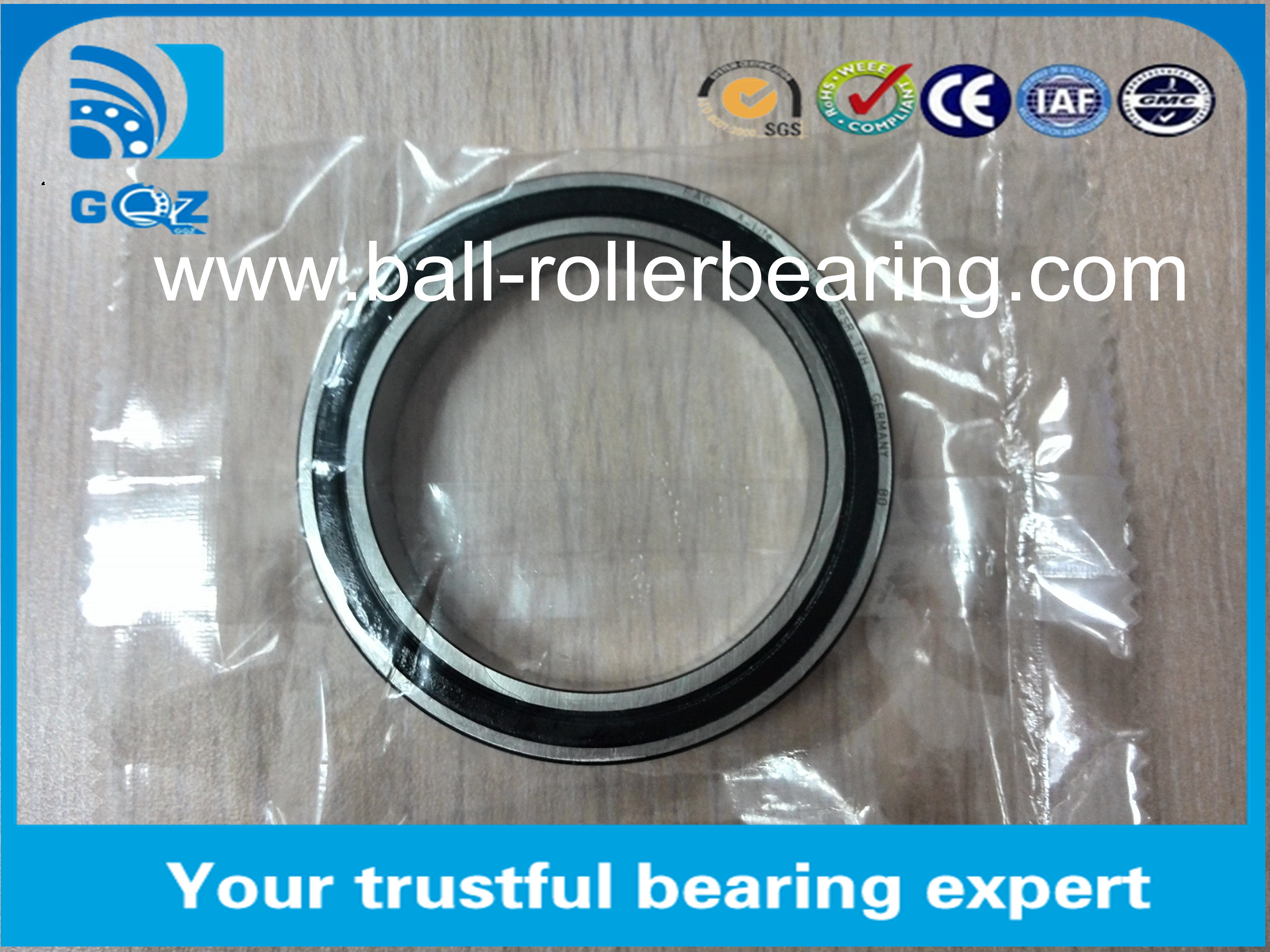

3804-B-TVH คอนเทคต์คอนเทคต์มุมแม่นยํา20x32x10 มิลลิเมตรหมุนลูกบอลความเร็วสูง
| รูปแบบเบอร์ | 3804-B 3804-B-TVH |
| มุมสัมผัส | 25° |
| ประเภท | หมุนลูกกลมติดต่อมุมสองแถว |
| d (mm) | 20 |
| D (mm) | 32 |
| B (มม) | 10 |
| น้ําหนัก (KG) | 0.02 |
| ความแม่นยํา |
P6, P5, P4, P2 |
ตอนนี้เรามี650.pcs ของ 3804-B-TVH แถวสองแถวมุมสัมผัสลูกบอลหลอดฉันn สต็อค.ถ้าคุณต้องการ3804-B-TVH หมุนลูกกลองเราสามารถรับประกันคุณภาพที่ดีที่สุด ราคาที่แข่งขันที่สุด เวลาในการจัดส่งที่สั้นที่สุด และการบริการที่มีคุณภาพสูงสุด
สําหรับข้อมูลเพิ่มเติมของ3804-B-TVHโปรดติดต่อผมด้วย WhatsAppหรือ สกายเป้หรืออีเมล.
นอกจากนี้เรายังมีหลากหลายชนิดของอื่น ๆ หมุนและเบล็อกนําในคลัง เพียงแค่คลิก "
ติดต่อตอนนี้"ปุ่มสําหรับราคาและข้อมูลอื่นๆ.
|
หมุน รุ่น |
d (mm) |
D (mm) |
B (mm) |
| 3800-B-TVH | 10 | 19 | 7 |
| 3801-B-TVH | 12 | 21 | 7 |
| 3802-B-TVH | 15 | 24 | 7 |
| 3803-B-TVH | 17 | 26 | 7 |
| 3804-B-TVH | 20 | 32 | 10 |
| 3805-B-TVH | 25 | 37 | 10 |
| 3806-B-TVH | 30 | 42 | 10 |
| 3807-B-TVH | 35 | 47 | 10 |
| 3808-B-TVH | 40 | 52 | 10 |
| 3809-B-TVH | 45 | 58 | 10 |
| 3810-B-TVH | 50 | 65 | 12 |
| 3811-B-TVH | 55 | 72 | 13 |
| 3812-B-TVH | 60 | 78 | 14 |
| 3814-B-TVH | 70 | 90 | 15 |
| 3816-B-TVH | 80 | 100 | 15 |
|
หมุน รุ่น |
d (mm) |
D (mm) |
B (mm) |
| 3302-BD-TVH | 15 | 42 | 19 |
| 3303-BD-TVH | 17 | 47 | 22,2 |
| 3304-BD | 20 | 52 | 22,2 |
| 3304-BD-TVH | 20 | 52 | 22,2 |
| 3305-BD | 25 | 62 | 25,4 |
| 3305-BD-TVH | 25 | 62 | 25,4 |
| 3306-BD | 30 | 72 | 30,2 |
| 3306-BD-TVH | 30 | 72 | 30,2 |
| 3307-BD | 35 | 80 | 34,9 |
| 3307-BD-TVH | 35 | 80 | 34,9 |
| 3308-BD | 40 | 90 | 36,5 |
| 3308-BD-TVH | 40 | 90 | 36,5 |
| 3309-BD | 45 | 100 | 39,7 |
| 3309-BD-TVH | 45 | 100 | 39,7 |
| 3310-BD | 50 | 110 | 44,4 |
| 3310-BD-TVH | 50 | 110 | 44,4 |
| 3311-BD | 55 | 120 | 49,2 |
| 3311-BD-TVH | 55 | 120 | 49,2 |
| ยกท้าย | คําอธิบาย |
| B | การออกแบบภายในที่ปรับปรุงมุมสัมผัส α = 25° โดยไม่กรองช่อง |
| C2 | ความสะอาดภายในแกน C2 |
| C3 | ความสะอาดภายในแกน C3 |
| DA | แยกแหวนภายใน |
| M | กรงทองแดงแข็ง, นําลูกบอล |
| MA | กรงทองแดงแข็ง, การนําทางบนวงแหวนภายนอก |
| TVH | โพลยามิดซอลิด สน็อปเคจ |
| 2RSR | ริมฝีปากทั้งสองข้าง |
| 2Z | การปิดช่องว่างทั้งสองข้าง |
คําแนะนํา
หมุนลูกกลองสัมผัสมุมสองแถวคือหน่วยที่มีแหวนภายในและภายนอกที่แข็งแรง และกลองและกรงประกอบด้วยโพลยามิด, เหล็กแผ่นหรือกรงทองแดงการก่อสร้างของพวกเขาคล้ายกับคู่ของลําเดียวคันสัมผัสลูกกลองคล้องในการจัดเรียง O แต่พวกเขาแคบไปในระดับหนึ่งพวกเขาแตกต่างกันในขนาดของมุมสัมผัสและการออกแบบของวงแหวนที่บรรทุก
การปิด
ซีรี่ย์ 38..-B, 30..-B, 32..-B และ 33..-B ที่มีคําตอบ 2RSR ถูกปิดด้วยปริมปริมฝีปากในทั้งสองด้าน ปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริมปริม
ซีรี่ย์ที่มีคําว่า 2Z มีช่องปิดในทั้งสองข้าง
การหล่อลื่น
หัวหักที่ปิดไว้ถูกกลีบด้วยไขมันที่มีคุณภาพสูง และถูกกลีบตลอดชีวิต
อุณหภูมิการทํางาน
หัวหักเปิดเหมาะสําหรับอุณหภูมิการทํางานจาก 30 °C ถึง 150 °C
