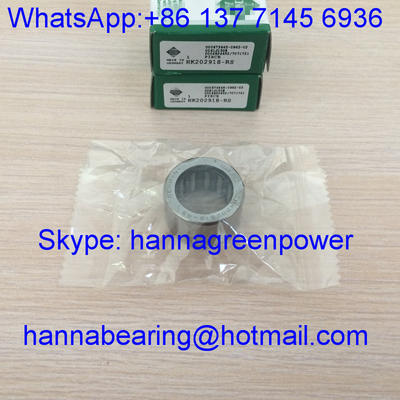

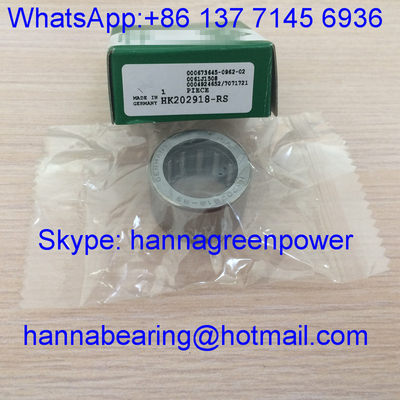

HK202918-RS / HK202918 / HK20x29x18 หมุนคลาชจักรยานยนต์ / หมุนคลาชด้วยเข็ม พร้อมรัด, 20 * 29 * 18 มม

1. ภาพรวมผลิตภัณฑ์

HK202918, HK202918-RS และ HK20x29x18 เป็นตลับลูกปืนเมตริกแบบแถวเดียวแบบเปิดที่เหมือนกัน โดยไม่มีวงแหวนใน ถ้วยดึงแบบบางมีแกนกลางที่ได้มาตรฐาน Fw=20 มม. ตรงกับเส้นผ่านศูนย์กลางเพลา, เส้นผ่านศูนย์กลางภายนอก D=29 มม., ความกว้างโดยรวม C=18 มม. HK202918 และ HK20x29x18 เป็นรูปแบบการทำเครื่องหมายอุตสาหกรรมที่แตกต่างกันสองแบบสำหรับตลับลูกปืนแบบเปิดชนิดเดียวกัน; HK202918-RS เป็นรุ่นที่มีซีลยางด้านเดียวสำหรับขนาดนี้
ซีรีส์ HK ใช้ถ้วยภายนอกเหล็กบางแบบปั๊มขึ้นรูปชิ้นเดียวที่รวมเข้าด้วยกัน กดเข้ากับรูที่ต้องการการเบียดแน่นของตัวเรือนโดยตรงสำหรับการติดตั้ง ไม่ต้องใช้วงแหวนสแน็ปหรือปลอกกำหนดตำแหน่งเพิ่มเติมเพื่อลดความซับซ้อนของงานประกอบ

• HK202918 / HK20x29x18: แบบเปิดพื้นฐานทั้งสองด้านไม่มีซีลยาง การกระจายความร้อนดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมการผลิตในร่มที่สะอาดและแห้ง
• HK202918-RS: ซีลยางสัมผัส NBR แบบลิ้นเดี่ยวติดตั้งที่ปลายด้านหนึ่ง ป้องกันฝุ่นละเอียด น้ำมันตัด และความชื้นเล็กน้อยสำหรับสภาพการทำงานในโรงงานที่มีมลพิษเล็กน้อย
  กรงเหล็กปั๊มขึ้นรูปช่วยแยกเม็ดลูกกลิ้งเข็มที่หนาแน่นอย่างสม่ำเสมอ เพื่อให้ได้ความสามารถในการรับแรงในแนวรัศมีสูงมากภายใต้หน้าตัดในแนวรัศมีที่แคบมาก พื้นผิวเพลาติดตั้งที่เข้าคู่กันจะต้องผ่านการชุบแข็งถึง HRC60–64 และขัดเงาเหมือนกระจกเพื่อทำหน้าที่เป็นรางวิ่งใน. ซีรีส์นี้รับเฉพาะแรงในแนวรัศมีเท่านั้น ใช้กันอย่างแพร่หลายสำหรับกระปุกเกียร์ขนาดกลาง, เครื่องจักรกลการเกษตร, เครื่องทอผ้า, ชิ้นส่วนหมุนเลื่อนอัตโนมัติ, เพลาเสริมปั๊มไฮดรอลิก และชุดส่งกำลังอุตสาหกรรมทั่วไปที่มีพื้นที่ติดตั้งในแนวรัศมีจำกัด Alibaba.co....

รับใบเสนอราคาภายใน 24 ชั่วโมงสำหรับโครงการของคุณ

2. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์พื้นฐานมาตรฐานที่ได้มาตรฐาน

Fw (เส้นผ่านศูนย์กลางภายในชุดลูกกลิ้งเข็ม): 20 มม.
เส้นผ่านศูนย์กลางภายนอก D: 29 มม.
ความกว้างโดยรวม C: 18 มม.
โครงสร้าง: ตลับลูกปืนเมตริกแบบแถวเดียวแบบเปิด ถ้วยดึง ไม่มีวงแหวนใน ตัวยึดลูกกลิ้งเหล็กคาร์บอนปั๊มขึ้นรูป
วัสดุ: ถ้วยดึงและลูกกลิ้งเข็ม เหล็กกล้าลูกปืนโครเมียมคาร์บอนสูง GCr15
ระยะคลอนในแนวรัศมีมาตรฐาน: CN ระยะคลอนปกติ
ความเร็วรอบจำกัดจาระบีอ้างอิง: 13200 รอบต่อนาที
ความเร็วรอบจำกัดการหล่อลื่นด้วยน้ำมัน: 16900 รอบต่อนาที
ความแข็งของเพลาที่เข้าคู่กันที่ต้องการ: HRC60–64 ขัดเงาเหมือนกระจก
มุมลบมุมขั้นต่ำ r: 0.6 มม.

HK202918 / HK20x29x18

การซีล: ปลายทั้งสองข้างเปิดโล่ง ไม่มีซีลกันฝุ่นยาง
แรงไดนามิก Cr: 8700 N
แรงสถิต Cor: 9980 N
ขีดจำกัดแรงล้า Pu: 1640 N
น้ำหนักสุทธิ: 0.026 กก.

HK202918-RS

การซีล: ซีลกันฝุ่นยางสัมผัส NBR แบบ RS ด้านเดียว
แรงไดนามิก Cr: 8350 N
แรงสถิต Cor: 9540 N
ขีดจำกัดแรงล้า Pu: 1580 N
น้ำหนักสุทธิ: 0.027 กก.
แบบวาดมิติที่สมบูรณ์และข้อมูลโหลดทางเทคนิคเต็มรูปแบบของทั้งสามรุ่นมีให้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. การออกแบบการติดตั้งแบบกดพอดีกับถ้วยดึงเหล็กบางแบบรวมเข้าด้วยกัน กดเข้ากับรูที่ต้องการการเบียดแน่นของตัวเรือนโดยตรงโดยไม่ต้องใช้อุปกรณ์ยึดแกนเพิ่มเติม ลดปริมาณส่วนประกอบและต้นทุนแรงงานประกอบ
2. หน้าตัดในแนวรัศมีที่บางมากช่วยลดพื้นที่ที่อุปกรณ์ครอบครองในแนวรัศมีได้อย่างมาก ตอบสนองความต้องการการออกแบบโครงสร้างส่งกำลังขนาดกะทัดรัดขนาดกลางได้อย่างสมบูรณ์แบบ
3. ตัวเลือกโครงสร้างสองแบบ (เปิด / ซีล RS ด้านเดียว) ครอบคลุมสภาวะการทำงานหลัก: โรงงานในร่มที่สะอาดแห้ง และโรงงานผลิตที่มีฝุ่นและความชื้นเล็กน้อย; HK202918 และ HK20x29x18 ใช้โครงสร้างแบบเปิดเหมือนกันกับมาตรฐานการทำเครื่องหมายที่แตกต่างกัน
4. การจัดวางเม็ดลูกกลิ้งเข็มที่หนาแน่นอย่างสม่ำเสมอให้ความแข็งแกร่งในแนวรัศมีที่โดดเด่นและความสามารถในการรับน้ำหนักปานกลางถึงหนัก การทำงานด้วยความเร็วปานกลางอย่างต่อเนื่องภายใต้แรงกระแทกสลับการสตาร์ท-หยุดบ่อยครั้ง
5. กรงเหล็กปั๊มขึ้นรูปน้ำหนักเบาช่วยให้การนำทางลูกกลิ้งสม่ำเสมอ การสูญเสียแรงเสียดทานต่ำ และการกระจายความร้อนที่มีประสิทธิภาพสำหรับการทำงานของอุปกรณ์ที่ไม่หยุดชะงักเป็นวงจรยาวนาน
6. ตัวเลือกที่ปรับแต่งได้ ได้แก่ ซีลยางคอมโพสิต 2RS สองด้าน, ระยะคลอนในแนวรัศมี C3 ที่เพิ่มขึ้น, ถ้วยดึงสแตนเลสกันสนิม, การทำเครื่องหมายด้วยเลเซอร์ OEM และการเติมจาระบีทนการสึกหรอที่อุณหภูมิสูง
   ช่วยลดความซับซ้อนของกระบวนการผลิตตัวเรือนได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของชุดส่งกำลังเพลาของกระปุกเกียร์ขนาดกลางและเครื่องจักรกลการเกษตรszsdwgz.en...

4. การใช้งาน

ชุดตลับลูกปืนเมตริกแบบเปิด ถ้วยดึงแบบแถวเดียวหลายสเปค HK202918 / HK202918-RS / HK20x29x18 นี้ใช้ร่วมกันอย่างแพร่หลายสำหรับอุปกรณ์อุตสาหกรรมขนาดกลางและขนาดเบา ดังต่อไปนี้:
ชุดรองรับเพลาหมุนของกระปุกเกียร์ลดขนาดกลาง, เครื่องจักรเก็บเกี่ยวทางการเกษตร และสายพานลำเลียงเมล็ดพืช
ชุดส่งกำลังลูกกลิ้งดึงของเครื่องทอผ้า, เครื่องพิมพ์
ชิ้นส่วนหมุนของอุปกรณ์อัตโนมัติ และส่วนประกอบรองรับการเลื่อนเชิงเส้น
ชุดส่งกำลังหมุนน้ำหนักเบาของปั๊มน้ำมันไฮดรอลิก, แกนวาล์วไฮดรอลิกขนาดเล็ก
ชิ้นส่วนรองรับการหมุนของเครื่องจักรบรรจุภัณฑ์, อุปกรณ์ขนส่งน้ำหนักเบาสำหรับงานก่อสร้าง
ชิ้นส่วนอะไหล่ทดแทนสำหรับอุปกรณ์ตลับลูกปืนเมตริกแบบเปิด ถ้วยดึง ที่มีเส้นผ่านศูนย์กลางภายใน 20 มม.
โซลูชันตลับลูกปืนรับแรงในแนวรัศมีสูงแบบคู่ในอุดมคติสำหรับอุปกรณ์ส่งกำลังอุตสาหกรรมขนาดกลางที่มีพื้นที่ในแนวรัศมีแคบMade-in-Ch...

5. ทำไมต้องเลือกตลับลูกปืน GQZ

• ประสบการณ์ 25 ปีในการผลิตตลับลูกปืนเมตริกแบบเปิด ซีรีส์ HK
• สามรุ่นสามารถใช้งานแทนกันได้อย่างสมบูรณ์กับตลับลูกปืนซีรีส์ HK202918 มาตรฐานสากล มีความคลาดเคลื่อนของมิติและตัวบ่งชี้ประสิทธิภาพการรับน้ำหนักที่สอดคล้องกัน
• บริการปรับแต่ง OEM & ODM ครบวงจร รองรับการซีลสองด้าน, เปลือกสแตนเลส และการปรับแต่งระยะคลอนพิเศษ
• การตรวจสอบที่เข้มงวดตลอดกระบวนการ: การทดสอบความแข็งของวัตถุดิบ, ความแม่นยำในการขึ้นรูปถ้วยดึง, ความแน่นของซีล และการทดสอบวงจรแรงล้าแบบไดนามิกก่อนจัดส่ง
• ทีมวิศวกรตลับลูกปืนมืออาชีพให้คำแนะนำเกี่ยวกับความคลาดเคลื่อนของตัวเรือนและความแข็งของเพลาที่เข้าคู่กันภายใน 24 ชั่วโมง
• สายการผลิตจำนวนมากขนาดใหญ่ที่มั่นคงพร้อมราคาขายส่งจำนวนมากที่น่าสนใจสำหรับผู้ผลิตเครื่องจักรกลการเกษตรและเครื่องจักรทั่วไประยะยาว
• เรามุ่งเน้นที่ประสิทธิภาพการกดพอดีที่มั่นคง, การป้องกันฝุ่นที่เชื่อถือได้ และความร่วมมือระยะยาวที่ได้ประโยชน์ร่วมกันกับผู้ซื้ออุตสาหกรรมทั่วโลก

6. การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีและความแข็งผิวของเหล็กกล้าลูกปืนโครเมียม GCr15
• การขึ้นรูป, การตัดแต่ง และการขึ้นรูปด้วยการดึงลึกที่แม่นยำสำหรับถ้วยดึงภายนอกแบบเปิดชิ้นเดียว
• กระบวนการอบชุบแข็งและอบคืนตัวที่อุณหภูมิคงที่ เพื่อทำให้ความเค้นภายในโลหะคงที่และเพิ่มความต้านทานการสึกหรอของพื้นผิว
• การทดสอบประสิทธิภาพที่ครอบคลุม: ความสม่ำเสมอของระยะคลอนในแนวรัศมี, ความสม่ำเสมอของการจัดเรียงเม็ดลูกกลิ้งเข็ม, ความสามารถในการรับแรงไดนามิก/สถิต และความทนทานต่อการป้องกันฝุ่นของซีล RS
• การตรวจสอบชุดลูกกลิ้งเข็มที่สม่ำเสมอ และการตรวจสอบมิติและรูปลักษณ์แยกต่างหากสำหรับแต่ละรุ่นก่อนการบรรจุภัณฑ์กันสนิมและการจัดส่ง
• ตลับลูกปืนทุกชุดผ่านการทดสอบวงจรการทำงานซ้ำแบบสุ่มตัวอย่างเต็มรูปแบบ เพื่อรับประกันการทำงานต่อเนื่องภายใต้แรงในแนวรัศมีหนักที่มั่นคง

7. รับใบเสนอราคาตอนนี้

หากคุณต้องการตลับลูกปืนเมตริกแบบเปิด ถ้วยดึง HK202918 / HK20x29x18 คุณภาพสูง และ HK202918-RS แบบซีลเดี่ยว สำหรับกระปุกเกียร์ขนาดกลางและเครื่องจักรกลการเกษตร โปรดส่งคำถามของคุณมาให้เราโดยตรง
คุณจะได้รับการสนับสนุนอย่างมืออาชีพเต็มรูปแบบหลังจากส่งคำถาม:
การตอบกลับใบเสนอราคาอย่างเป็นทางการจากโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
คำแนะนำการจับคู่พารามิเตอร์ความคลาดเคลื่อนของตัวเรือนและความแข็งของเพลาที่เข้าคู่กันแบบตัวต่อตัวโดยวิศวกรตลับลูกปืนมืออาชีพ
ข้อเสนอโซลูชันตลับลูกปืนที่ปรับแต่งได้ รวมถึงรุ่นซีล 2RS สองด้าน และตัวเลือกถ้วยดึงสแตนเลสกันสนิม
ราคาขายส่งจำนวนมากโดยตรงจากโรงงานที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากแบบผสมทั้งสามรุ่น
ส่งปริมาณการซื้อที่ต้องการของแต่ละรุ่นและสภาพแวดล้อมการทำงานของอุปกรณ์เพื่อรับใบเสนอราคาอย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

Q1: ความแตกต่างระหว่าง HK202918 และ HK20x29x18 คืออะไร?
A1: ทั้งสองเป็นเครื่องหมายที่แตกต่างกันของตลับลูกปืนเมตริกแบบเปิด ถ้วยดึง ชนิดเดียวกัน มิติ พารามิเตอร์การรับน้ำหนัก และประสิทธิภาพการติดตั้งเหมือนกันทุกประการ สามารถใช้งานแทนกันได้ทั้งหมด
Q2: หน้าที่ของซีล RS ด้านเดียว HK202918-RS คืออะไร?
A2: ซีลยาง NBR ด้านเดียวช่วยป้องกันฝุ่นในโรงงาน เศษใย และน้ำมันตัดที่กระเด็นเล็กน้อย เหมาะสำหรับสภาพแวดล้อมการผลิตที่มีมลพิษเล็กน้อย เพื่อลดความถี่ในการบำรุงรักษาและเติมน้ำมัน
Q3: ตลับลูกปืนซีรีส์ HK สามารถทำงานได้โดยไม่มีเพลาที่ผ่านการชุบแข็งและขัดเงาหรือไม่?
A3: ไม่แนะนำ พื้นผิวสัมผัสของเพลาที่เข้าคู่กันจะต้องมีความแข็งจากการชุบ HRC60–64 พร้อมการขัดเงาเหมือนกระจก เพื่อทำหน้าที่เป็นรางวิ่งในและหลีกเลี่ยงความล้มเหลวจากการสึกหรออย่างรวดเร็วของตลับลูกปืน
