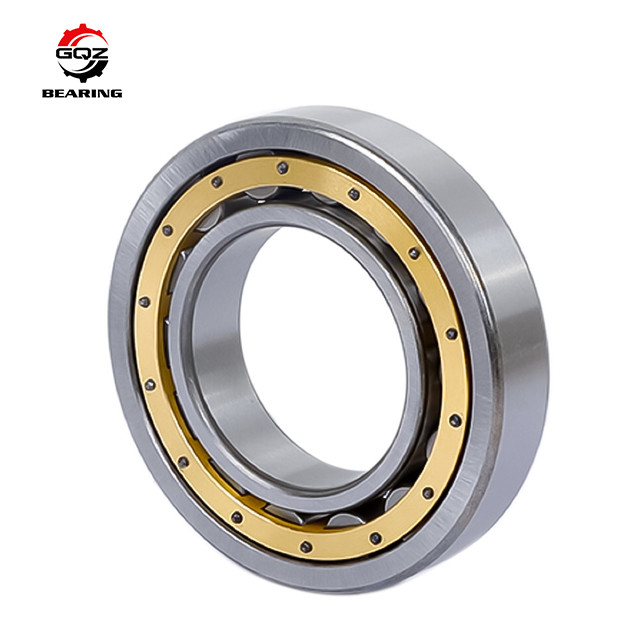

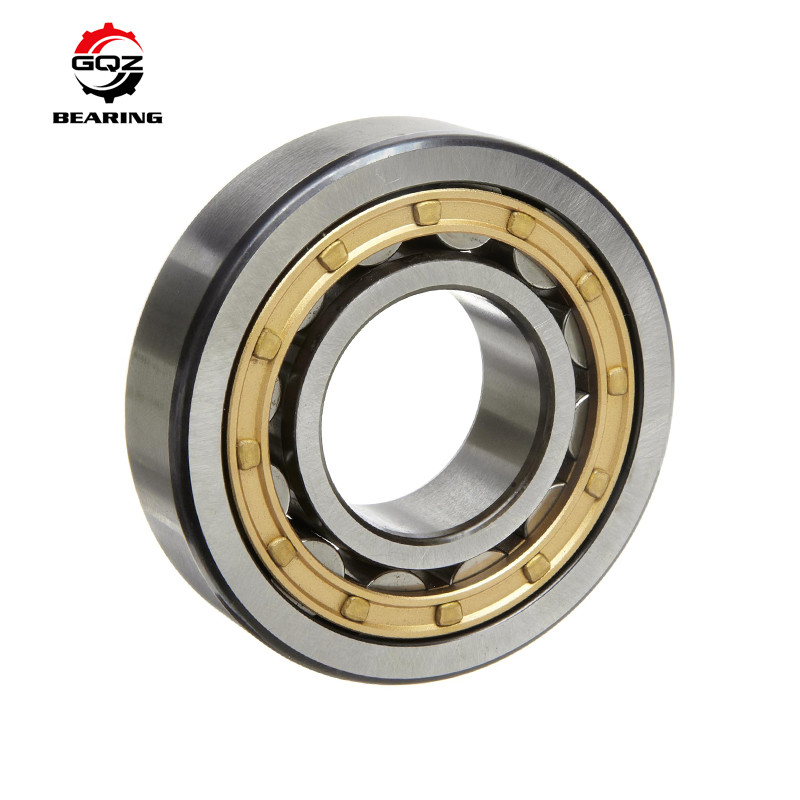

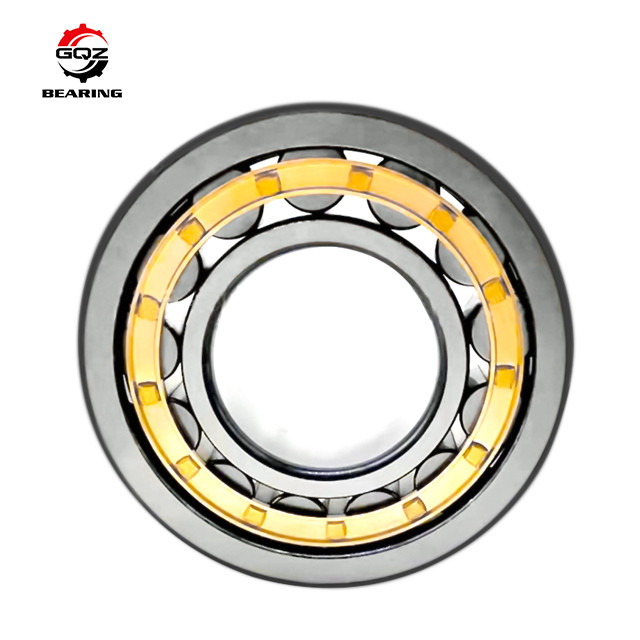

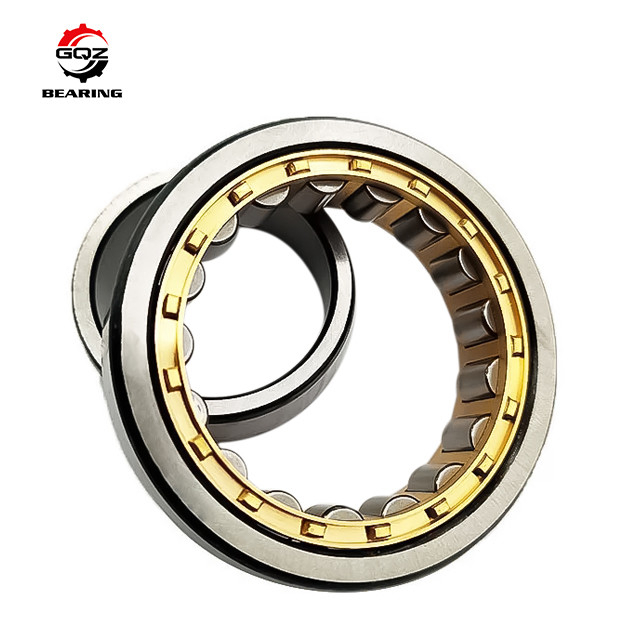

NU2308 หมุนม้วนกระบอก NU2308M NU2308ECM สําหรับปั๊มน้ํา NU2308E
รายละเอียดของหมุนม้วนกลม
กลมหลอดและหลอดโคลนสองโครงสร้าง แบบนี้มีโครงสร้างคอมแพคต์ ความแข็งแรง ความสามารถในการแบกแรง, การปรับปรุง, เป็นต้นโดยเฉพาะเหมาะสําหรับเครื่องมือเครื่องจักรที่ใช้หมุนหมุน. มันแบ่งออกเป็น NN และ NNU สองรูปแบบโครงสร้าง.เมื่อเทียบกับผนังคู่ของวงแหวนภายนอกในขณะที่วงแหวนภายในโดยไม่มีกระดูกซี่โครง, หัวหักสองตัวต้องจํากัดแกนและการย้ายแกนสัมพันธ์ระหว่างกระเป๋าสําหรับหักที่ไม่ตั้ง
ประเภทของหมุนม้วนกระบอก
ลักษณะ:
สายม้วนทรงกระบอก ติดต่อกับเส้นทางการแข่งขัน ความจุภาระเรเดียล ทั้งสําหรับภาระและภาระแรงกระแทกที่จะรับน้ําหนัก แต่ยังสําหรับการหมุนความเร็วสูงสายลวดลวดและรูปร่างส่วนลวดที่ปรับปรุงหลังจากการออกแบบมีความจุสูงริบและปลายม้วนของการออกแบบโครงสร้างใหม่ไม่เพียงแค่ปรับปรุงความสามารถแบกภาระ axial ในขณะที่ปรับปรุงพื้นที่สัมผัสหน้าม้วนกับสภาพผิวและปรับปรุงผลงานของหลอดหมุนดังกล่าวใช้เป็นหลักสําหรับมอเตอร์ขนาดกลางและขนาดใหญ่, เครื่องกําเนิดไฟฟ้า, เครื่องยนต์เผาไหม้ภายใน, เครื่องแปรงแก๊ส, เครื่องมือเครื่องจักร spindles, อุปกรณ์ความช้า,เครื่องจักรกลอุตสาหกรรมทุกชนิด.
|
สินค้า |
หมุนม้วนกระบอก |
|
เลขรุ่น |
NU2308 |
|
ขนาดเจาะ ((d) |
40 มม |
|
กว้างนอก ((D) |
90 มม. |
|
ความกว้าง |
33 มิลลิเมตร |
|
จํานวนแถว |
ประเภทแบ่งแถวเดียว |
|
การอนุญาต |
C2,C3,C0,C4,C5 |
|
ยี่ห้อ |
หมวกแบรนด์จีน |
|
กรง |
กรงทองแดง / กรงไนลอน / กรงเหล็ก |
|
วัสดุ |
เหล็กโครม / เหล็กคาร์บอน / เหล็กไร้ขัด |
ปริมาตรทางเทคนิคของเรา
| โมเดลใหม่ | รุ่นเก่า | d | D | ความกว้าง (mm) |
Cr | คอร์ | น้ําหนัก |
| (mm) | (mm) | (kN) | (kN) | (kg) | |||
| NU2206E | 32506E | 30 | 62 | 20 | 45.5 | 48 | 0.268 |
| NU306E | 32306E | 30 | 72 | 19 | 49.2 | 48.2 | 0.377 |
| NU2306E | 32606E | 30 | 72 | 27 | 70 | 75.5 | 0.538 |
| NU406 | 32406 | 30 | 90 | 23 | 57.2 | 53 | 0.73 |
| NU1007 | 32107 | 35 | 62 | 14 | 19.5 | 18.8 | 0.16 |
| NU207E | 32207E | 35 | 72 | 17 | 46.5 | 48 | 0.311 |
| NU2207E | 32507E | 35 | 72 | 23 | 57.5 | 63 | 0.414 |
| NU307E | 32307E | 35 | 80 | 21 | 62 | 63.2 | 0.501 |
| NU2307E | 32607E | 35 | 80 | 31 | 87.5 | 98.2 | 0.738 |
| NU407 | 32407 | 35 | 100 | 25 | 70.8 | 68.2 | 0.94 |
| NU1008 | 32108 | 40 | 68 | 15 | 21.2 | 22 | 0.22 |
| NU208E | 32208E | 40 | 80 | 18 | 51.5 | 53 | 0.394 |
| NU2208E | 32508E | 40 | 80 | 23 | 67.5 | 75.2 | 0.507 |
| NU308E | 32308E | 40 | 90 | 23 | 76.8 | 77.8 | 0.68 |
| NU2308E | 32608E | 40 | 90 | 33 | 105 | 118 | 0.974 |
