MOQ: | 5 ชิ้น |
standard packaging: | ถุงพลาสติก+Cox+กล่อง |
Supply Capacity: | 10000/เดือน |

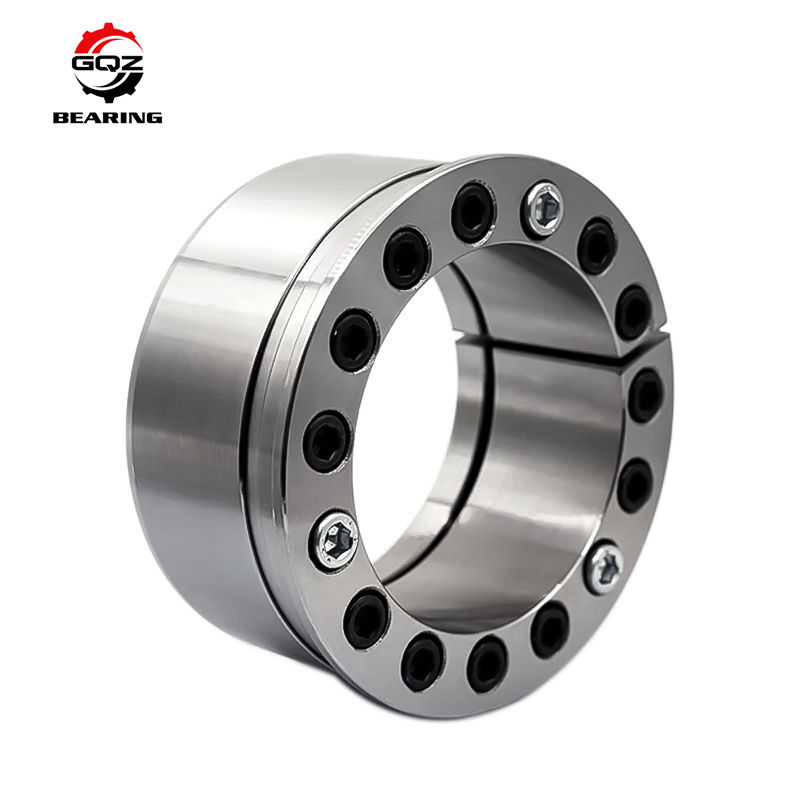

ข้อดีหลักของปลอกต่อขยาย
ติดตั้งง่าย
ต้องการความแม่นยำในการตัดเฉือนต่ำสำหรับรูเพลา ไม่จำเป็นต้องใช้อุปกรณ์ทำความร้อน/แรงดัน เพียงแค่ขันสลักเกลียวในแนวทแยงตามแรงบิด
ช่วยให้สามารถเปลี่ยนตำแหน่งของดุมล้อบนเพลาและรองรับข้อต่อที่มีวัสดุเชื่อมที่ไม่ดี
ความน่าเชื่อถือสูง
ไม่มีโครงสร้างการอ่อนตัวของร่องลิ่ม ไม่มีการสึกหรอจากการเคลื่อนที่สัมพัทธ์ อายุการใช้งานยาวนาน
ความล้มเหลวอัตโนมัติในกรณีที่โอเวอร์โหลดช่วยปกป้องความปลอดภัยของอุปกรณ์
การปรับตัวที่ยืดหยุ่น
สามารถทนต่อภาระหลายครั้ง รองรับการใช้ปลอกขยายหลายชุดในซีรีส์เพื่อเพิ่มภาระ
ถอดประกอบง่าย (เพียงคลายสลักเกลียว) การออกแบบป้องกันสนิมของพื้นผิวสัมผัสเพื่อให้แน่ใจว่ามีการใช้งานซ้ำ
ขนาด | สกรูหัวจมแบบซ็อกเก็ตหกเหลี่ยม | ภาระที่กำหนด | แรงดันบนพื้นผิวข้อต่อระหว่างปลอกขยายและเพลา | แรงดันบนส่วนต่อประสานปลอกขยาย-ดุมล้อ | แรงบิดในการขันสกรู | น้ำหนัก | |||||||
d | D | L | L1 | e | B | d1 | n | แรงตามแนวแกน Ft(kN) | แรงบิด Mt(kN.m) | pf(N/mm2) | pf1(N/mm2) | MA(N.m) | W.t(kg) |
200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
ปลอกอะแดปเตอร์สามารถทนต่อสภาพแวดล้อมที่รุนแรงได้หรือไม่
สภาพแวดล้อมที่รุนแรง ซึ่งมีลักษณะเฉพาะด้วยความชื้น ฝุ่น และอุณหภูมิที่สูงเกินไป ก่อให้เกิดความท้าทายที่สำคัญ
ความต้านทานการกัดกร่อน: การสัมผัสกับความชื้นอาจนำไปสู่การกัดกร่อน ซึ่งส่งผลต่อประสิทธิภาพของปลอก
วิธีแก้ไข: สำหรับการทำงานในสภาพแวดล้อมที่รุนแรง ให้เลือกปลอกอะแดปเตอร์ที่ทำจากวัสดุที่ทนต่อการกัดกร่อน หรือพิจารณาการเคลือบป้องกันเพื่อเพิ่มความทนทานของปลอกอะแดปเตอร์
ควรกำหนดตารางการบำรุงรักษาสำหรับระบบที่ใช้ปลอกอะแดปเตอร์อย่างไร
การบำรุงรักษาที่มีประสิทธิภาพมีความสำคัญอย่างยิ่งในการเพิ่มอายุการใช้งานและประสิทธิภาพสูงสุด
ตารางการตรวจสอบ: การสร้างตารางการตรวจสอบตามปกติช่วยตรวจจับปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ
ความต้องการในการหล่อลื่น: การหล่อลื่นที่เหมาะสมช่วยให้การทำงานราบรื่นและลดการสึกหรอ
วิธีแก้ไข: เพื่อบำรุงรักษาระบบด้วยปลอกอะแดปเตอร์อย่างมีประสิทธิภาพ:
ใช้ตารางการบำรุงรักษาที่ครอบคลุม รวมถึงการทำความสะอาด การตรวจสอบ และการหล่อลื่นส่วนประกอบรอบๆ ปลอกอะแดปเตอร์
เก็บบันทึกรายละเอียดของกิจกรรมการบำรุงรักษาทั้งหมดเพื่อติดตามสภาพและประสิทธิภาพของปลอกอะแดปเตอร์เมื่อเวลาผ่านไป
