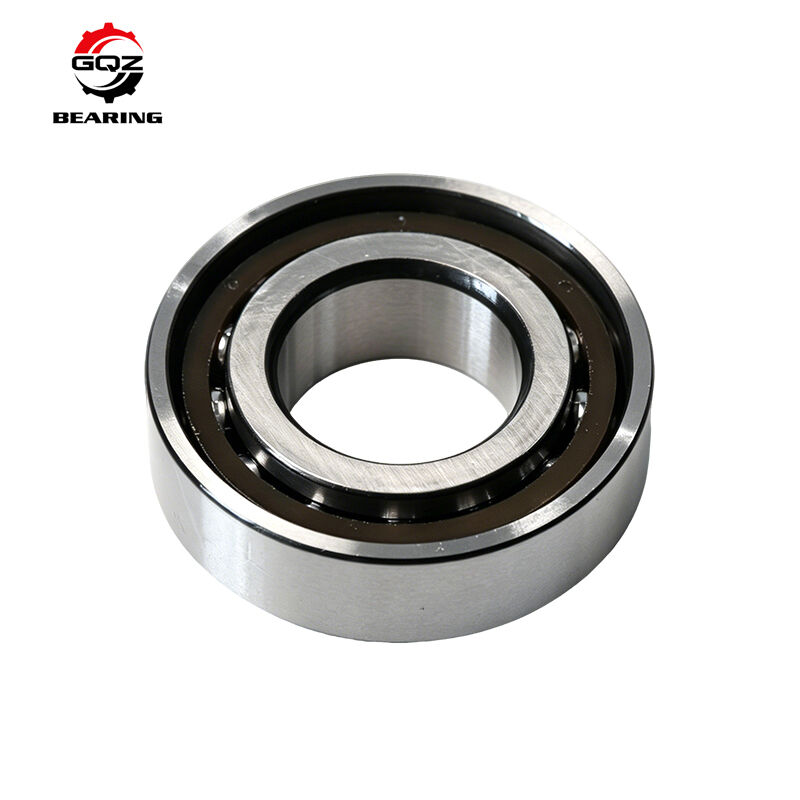

GQZ S7204CD/HC ไฮบริด เซรามิก แถวเดียว โกงสัมผัสลูกกลม 20×47×14mm 15° ช่องสัมผัส

S7204CD/HC เป็นหักลูกกลองติดต่อมุมแถวเดียวความแม่นยําสูงสุด

• S: การออกแบบที่สามารถจับคู่ได้ทั่วไป
• ซีดี: มุมสัมผัส 15° กณิตศาสตร์ภายในขนาดสูง D
• HC: สร้างแบบไฮบริด สแตนเลสวงแหวนภายในและภายนอก + อะลิมิตรอลดซิลิคอนไนไตรด์เซรามิกที่มีความสามารถในการกันไฟฟ้า

โครงสร้างเปิดสนับสนุนการหล่อลื่นน้ํามันหมุนเวียน มันสามารถรับรองภาระเรเดียลรวมและภาระแกนหนึ่งทิศทางหน้าต่อหน้า (DF) หรือคู่ (DT) เพื่อทนต่อภาระแกนสองทิศ. ลูกเซรามิกลดแรงหลุดศูนย์กลางที่ความเร็วหมุนสูง, ควบคุมการละลายไฟฟ้าและอุณหภูมิการทํางานต่ํากว่า.เครื่องยนต์เซอร์โวเวอร์แปลงความถี่, หนุนสกรูลูกกลมและอุปกรณ์หมุนระดับความละเอียดสูงที่เปราะบางต่อการเสียหายของกระแสไฟฟ้าที่หลง

การเสนอราคาอย่างเป็นทางการจะส่งภายใน 24 ชั่วโมงหลังจากการสอบถามของคุณ

รุ่น

S7204CD/HC

ขนาด

d20 mm, D47 mm, B14 mm

ขั้นต่ํา r

1 มม.

น้ําหนักสะสม

ประมาณ 0.092 kg

โครงสร้าง

หมุนลูกกลองติดต่อมุมแถวเดียว

มุมสัมผัส

15°

วัสดุ

แหวนภายใน / นอก: เหล็กสแตนเลอร์ GCr15; อุปกรณ์ม้วน: Si3N4 ลูกเซรามิก; กรงพลาธิฟีนอล

รูปแบบโครงสร้าง

ประเภทเปิด ไม่มีผนึก

ความจืดแรงพื้นฐาน Cr

11900 N

ความจืดสติฐาน C0r

5850 N

ความเร็วจํากัด (การปรับน้ํามัน)

48000 รอบ / นาที

ข้อมูลเพิ่มเติม

ภาพวาดขนาดที่ครบถ้วนและข้อมูลภาระที่มีให้ได้ตามคําขอ

1. HC ไฮบริดเซรามิก rolling องค์ประกอบบรรลุประสิทธิภาพการกันความร้อน, ป้องกันอย่างมีประสิทธิภาพการสับสนไฟฟ้า pitting
2. 15° CD โครงสร้างความจุสูงสมดุลผลงานความเร็วสูงและความจุภาระ
3. S การออกแบบที่สามารถจับคู่ได้ทั่วไป, สามารถยืดหยุ่นได้สําหรับรูปแบบการติดตั้งแบบคู่แบบที่แตกต่างกันในสถานที่
4. ลูกเซรามิกความหนาแน่นต่ําตัดภาระหลุดศูนย์กลาง ทําให้ความเร็วจํากัดสูงกว่าหมุนสแตนเลสทั้งหมด
5. การออกแบบแบบเปิดปรับเปลี่ยนการหล่อลื่นน้ํามันหมุนเวียนต่อเนื่องสําหรับการทํางานความแม่นยําความเร็วสูงระยะยาว
6. สามารถปรับแต่งได้: ระดับความแม่นยํา P4/P5 ระดับการบรรจุก่อนหลายระดับ การทําเครื่องหมายเลเซอร์ OEM

• เครื่องยนต์หมุนหลักตั้งและแนวราบความเร็วสูง
• เครื่องยนต์เซอร์โวเวอรี่ความถี่แปรปรวน และแกรนเตอร์หมุนหมุน
• เครื่องยึดยึดพับลูกกลมแม่นยํา
• เครื่องบดความเร็วสูง และหน่วยส่งแม่นยําอัตโนมัติ
• อุปกรณ์หมุนที่ถูกเผชิญกับกระแสไฟฟ้าที่หลบหนีและความเสี่ยงจากการกัดกร่อนไฟฟ้า

25 ปี ผู้ผลิตหมุนมืออาชีพ ผลิตภัณฑ์ส่งออกทั่วโลก

ตรวจสอบอย่างเข้มงวดเกี่ยวกับการกลมกลมและคุณภาพพื้นผิว

การเคลือบเส้นทาง ultra-precision เพื่อตอบสนองความต้องการความแม่นยําสูง

การสนับสนุนทางเทคนิคตลอด 24 ชั่วโมง สําหรับการวางแผนการจับคู่และการคัดเลือกการบรรทุกก่อน

มีสต็อคมากมายสําหรับผู้จําหน่ายเครื่องจักร

ขนาดแม่นยําและการทํางานที่มั่นคง

การตรวจสอบความแข็งของแหวน GCr15

การคัดกรองขนาดลูกกลองเซรามิกซิลิคอนไนไตรไดด์ และการตรวจพบความบกพร่องบนพื้นผิว

การปรับปรุงความแม่นยําสําหรับพื้นที่ทางเดิน

การทดสอบมุมสัมผัส ความว่างภายในและการสั่นสะเทือนในการหมุน
