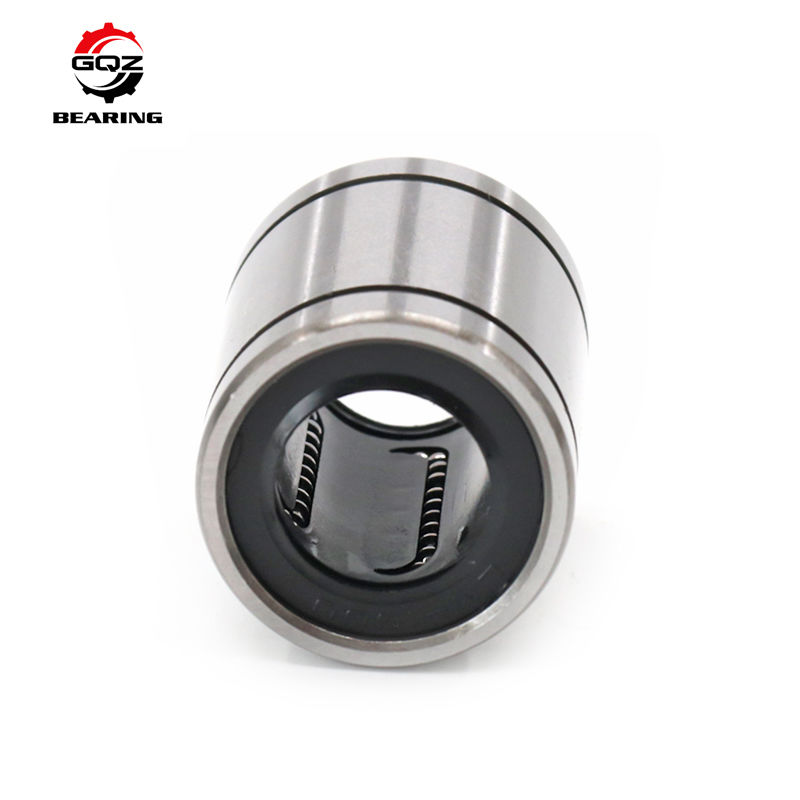

ตลับลูกปืนลิเนียร์ LM20UU แบบซีลมาตรฐาน 20x32x42 มม. ซีลยางสองชั้น UU

LM20UU เป็นตลับลูกปืนเชิงเส้นแบบทรงกระบอกปิดมาตรฐาน มีขนาดเมตริกมาตรฐานคือ 20 มม. สำหรับรูใน × 32 มม. สำหรับเส้นผ่านศูนย์กลางภายนอก × 42 มม. สำหรับความยาวรวม

คำอธิบายรหัสต่อท้าย:

• LM: ซีรีส์บุชเชิงเส้นแบบเมตริกมาตรฐาน
• 20: ขนาดรูในตามชื่อ 20 มม. จับคู่กับเพลาเชิงเส้นชุบแข็งขนาด 20 มม.
• UU: ซีลยางแบบสัมผัสสองด้านในตัว เติมจาระบีลิเธียมป้องกันการสึกหรอไว้ล่วงหน้า ป้องกันฝุ่น สิ่งสกปรก และความชื้นจากการกระเด็นเล็กน้อย เพื่อให้การหมุนเวียนของลูกบอลภายในสะอาด

ใช้ชุดวงจรลูกปืนเหล็กหมุนเวียน 5 ชุด ตัวยึดพลาสติกโพลีอะไมด์ช่วยแยกเม็ดลูกปืนอย่างสม่ำเสมอเพื่อการเคลื่อนที่เชิงเส้นแบบลูกสูบที่เสถียรและมีเสียงรบกวนต่ำ เปลือกนอกเหล็กแบริ่งโครเมียมหนาหลังจากการชุบแข็งโดยรวมและการเจียรภายในที่แม่นยำ การกระจายแรงกดแนวรัศมีสม่ำเสมอ สัมประสิทธิ์แรงเสียดทานต่ำโดยไม่มีช่องว่าง จับคู่กับเพลาออปติคัลเชิงเส้นอย่างกว้างขวางสำหรับเครื่องมือเครื่องจักร CNC, เครื่องพิมพ์ 3 มิติ, อุปกรณ์บรรจุภัณฑ์อัตโนมัติ, หน่วยสไลด์หุ่นยนต์, อุปกรณ์อัตโนมัติสิ่งทอ, อุปกรณ์ส่งกำลังความแม่นยำทางการแพทย์ และระบบการเคลื่อนที่เชิงเส้นแบบลูกสูบที่มีภาระปานกลางทั้งหมด

สามารถจัดเตรียมแบบเขียนแบบมิติการติดตั้ง คู่มือความคลาดเคลื่อนในการจับคู่เพลาเชิงเส้น และรายงานการทดสอบความทนทานต่อแรงเสียดทานได้ตามคำขอของลูกค้า

1. โครงสร้างซีลยาง UU สองด้านเต็มรูปแบบ การป้องกันแบบสองชั้น แยกฝุ่นแห้งในโรงงาน ผงพลาสติก และน้ำกระเด็นเล็กน้อยได้อย่างมีประสิทธิภาพ ลดการบำรุงรักษาบ่อยครั้งและยืดอายุการใช้งาน
2. การจัดวางลูกปืนเหล็กหมุนเวียน 5 ชุด การรับน้ำหนักสม่ำเสมอ การเลื่อนแบบลูกสูบที่ราบรื่นด้วยแรงเสียดทานต่ำมาก ไม่ติดขัดระหว่างการเคลื่อนที่เชิงเส้นซ้ำด้วยความเร็วสูง
3. เปลือกนอกเหล็ก GCr15 ชุบแข็งความแข็งสูงและลูกบอลกลิ้ง ความแม่นยำของมิติที่เสถียร ทนทานต่อการสึกหรอได้ดี อายุการใช้งานยาวนานภายใต้ภาระวงจรปานกลางอย่างต่อเนื่อง
4. ตัวยึดโพลีอะไมด์ในตัวพร้อมการออกแบบเสียงรบกวนต่ำ ลดแรงสั่นสะเทือนจากการชนของลูกบอล การทำงานที่เสถียรและเงียบสำหรับอุปกรณ์อัตโนมัติความแม่นยำ
5. มิติโดยรวมมาตรฐานเมตริกที่สามารถเปลี่ยนกันได้ เข้ากันได้เต็มที่กับตลับลูกปืนเชิงเส้น LM20UU ทั่วโลก สามารถเปลี่ยนได้โดยตรงโดยไม่ต้องดัดแปลงโครงสร้างการติดตั้งตัวเรือนตลับลูกปืนและเพลา
6. โครงสร้างทรงกระบอกทึบแบบปิด มีระยะห่างภายในมาตรฐานที่ตั้งไว้ล่วงหน้า ติดตั้งแบบกดเข้าตัวเรือนตลับลูกปืนได้โดยตรงสะดวก โดยไม่ต้องปรับระยะห่าง
7. เติมจาระบีลิเธียมอุตสาหกรรมอายุการใช้งานยาวนานจากโรงงาน พร้อมใช้งานทันที เหมาะสำหรับการทำงานสายการผลิตอัตโนมัติที่ไม่ต้องดูแลเป็นเวลานาน
8. ตัวเลือกที่ปรับแต่งได้หลากหลาย: เกรดความแม่นยำ P0/P6, การอัพเกรดตัวเครื่องสแตนเลส, การแปลงรุ่น OP แบบเปิด / AJ แบบปรับได้, การทำเครื่องหมายด้วยเลเซอร์ OEM, บรรจุภัณฑ์กล่องกันสนิมสำหรับการส่งออกที่เป็นกลาง, การเติมสารหล่อลื่นเกรดอาหาร

ตลับลูกปืนเชิงเส้นแบบปิดผนึก LM20UU เป็นชิ้นส่วนอะไหล่สำหรับการเคลื่อนที่เชิงเส้นที่มีภาระปานกลางขนาดกะทัดรัด จับคู่กับเพลาออปติคัลชุบแข็งขนาด 20 มม.:

• ชุดส่งกำลังสไลด์เครื่องแกะสลัก CNC บนเดสก์ท็อป เครื่องตัดเลเซอร์
• ตำแหน่งรองรับการเคลื่อนที่แกน X/Y/Z ของเครื่องพิมพ์ 3 มิติ FDM
• หน่วยสไลด์เชิงเส้นสำหรับเครื่องบรรจุภัณฑ์อัตโนมัติ เครื่องติดฉลาก และเครื่องบรรจุ
• หุ่นยนต์อุตสาหกรรมขนาดเล็ก ชิ้นส่วนเคลื่อนที่แบบลูกสูบของแขนกลแบบก้าน
• ชุดไกด์เชิงเส้นภาระเบาสำหรับเครื่องทอผ้าอัตโนมัติ เครื่องพันม้วน
• กลไกการส่งกำลังแบบสไลด์ความแม่นยำในห้องปฏิบัติการ อุปกรณ์ทดสอบทางการแพทย์

ตลับลูกปืนเชิงเส้นแบบเมตริกซีรีส์ LM ที่สามารถเปลี่ยนทดแทนได้ในตลาดหลังการขาย

โซลูชันตลับลูกปืนแบบสไลด์เชิงเส้นที่ราบรื่นต้นทุนต่ำสำหรับผู้ผลิตอุปกรณ์ CNC, โรงงาน OEM เครื่องพิมพ์ 3 มิติ และการจัดซื้อบำรุงรักษาจำนวนมากสำหรับสายการผลิตอัตโนมัติ

เรามีประสบการณ์การผลิตระดับมืออาชีพที่สมบูรณ์แบบ 25 ปีสำหรับตลับลูกปืนเชิงเส้นแบบปิดผนึกเมตริกซีรีส์ LM รวมถึงรุ่นปิดผนึก LM20UU แบบสอง UU

ตลับลูกปืนเชิงเส้น LM20UU ของเราใช้ขนาดเมตริกมาตรฐานสากล พารามิเตอร์แรงกดไดนามิก/สถิตที่สอดคล้องกัน ความแม่นยำในการเจียรวงจรลูกบอล และมาตรฐานความคลาดเคลื่อนในการประกอบซีล UU สามารถเปลี่ยนทดแทนกันได้อย่างสมบูรณ์กับตลับลูกปืนเชิงเส้นแบรนด์มาตรฐานสากล

ระบบบริการปรับแต่ง OEM & ODM ที่สมบูรณ์แบบ รองรับเกรดความแม่นยำหลายระดับ การอัพเกรดวัสดุสแตนเลส การแปลงโครงสร้างแบบเปิด/ปรับได้ และความต้องการการทำเครื่องหมายส่วนบุคคล

กระบวนการตรวจสอบคุณภาพเต็มรูปแบบก่อนจัดส่งอย่างเข้มงวด: การทดสอบส่วนประกอบและคุณสมบัติความแข็งของวัตถุดิบ GCr15, การคัดแยกเม็ดลูกเหล็กอัตโนมัติ, การทดสอบอายุการเสียดสีแบบลูกสูบความเร็วสูงรอบยาว, การตรวจสอบความแน่นของซีลสองด้านทั้งหมด

ทีมเทคนิคตลับลูกปืนเชิงเส้นมืออาชีพให้บริการคำนวณการจับคู่แรงกดแบบตัวต่อตัว, คำแนะนำความคลาดเคลื่อนในการจับคู่เพลา-ตัวเรือนเชิงเส้น และเคล็ดลับการบำรุงรักษาการเติมจาระบีตามปกติภายใน 24 ชั่วโมงทำการ

เวิร์กช็อปการผลิตตลับลูกปืนเชิงเส้นความแม่นยำที่เป็นมาตรฐาน ให้ราคาขายส่งตรงจากโรงงานที่แข่งขันได้ การจัดหาจำนวนมากที่เสถียรในระยะยาวสำหรับผู้ซื้อชิ้นส่วนอะไหล่เครื่องจักร CNC, เครื่องพิมพ์ 3 มิติ และระบบอัตโนมัติทั่วโลก

เราเชี่ยวชาญในตลับลูกปืนเชิงเส้นแบบปิดผนึก UU การควบคุมคุณภาพการเจียรพื้นผิวร่องภายในอย่างเข้มงวด และมิติที่สามารถเปลี่ยนทดแทนได้ตามมาตรฐาน ISO มุ่งมั่นที่จะร่วมมือระยะยาวที่มั่นคงและได้ประโยชน์ร่วมกันกับซัพพลายเออร์อุปกรณ์ส่งกำลังเชิงเส้นความแม่นยำ

• การตรวจสอบส่วนประกอบทางเคมีของวัตถุดิบ, ข้อบกพร่องรอยร้าวภายใน และความแข็งของเปลือกนอกเหล็ก GCr15 และเหล็กกลม
• การขึ้นรูปด้วยการกลึงที่แม่นยำ, การชุบแข็งโดยรวม & รอบการอบอ่อนคลายความเค้นหลายครั้ง, การเจียรผิวร่องเชิงเส้นที่ละเอียดเป็นพิเศษภายในรู
• สายการผลิตขัดเงาเม็ดลูกเหล็กและการคัดแยกอัตโนมัติความแม่นยำสูง
• การฉีดขึ้นรูปตัวยึดโพลีอะไมด์เสริมแรง, การตรวจสอบช่องว่างการประกอบลูกบอล 5 วงจร
• การติดตั้งซีลยาง UU สองด้านแบบกด, ขั้นตอนการเติมจาระบีปริมาณคงที่จากโรงงาน
• การทดสอบประสิทธิภาพระดับมืออาชีพที่กำหนดเป้าหมาย: การทดสอบอายุการเสียดสีแบบลูกสูบความเร็วสูงรอบยาว LM20UU, การทดสอบจำลองความทนทานของซีลต่อการกัดกร่อนของฝุ่น, การตรวจจับการเสียรูปภายใต้แรงกดแนวรัศมี
• การตรวจสอบซ้ำอย่างครอบคลุมของความคลาดเคลื่อนของมิติโดยรวม, ความกลมของรูใน และความแน่นของซีลก่อนการเคลือบน้ำมันกันสนิมและการบรรจุกล่องกันความชื้นสำหรับการส่งออก

ตลับลูกปืนเชิงเส้น LM20UU แต่ละชุดการผลิตจะผ่านการทดสอบจำลองวงจรการเคลื่อนที่แบบลูกสูบ CNC เพื่อรับประกันประสิทธิภาพการเลื่อนเชิงเส้นแบบกันฝุ่นที่มีแรงเสียดทานต่ำและเสถียรสำหรับระบบส่งกำลังอัตโนมัติความแม่นยำของเพลา 20 มม.

หากคุณต้องการตลับลูกปืนเชิงเส้นแบบปิดผนึก LM20UU 20x32x42 แบบสอง UU สำหรับการผลิตเครื่อง CNC / เครื่องพิมพ์ 3 มิติ, การประกอบสไลด์อัตโนมัติ และการบำรุงรักษาอุปกรณ์บรรจุภัณฑ์จำนวนมาก โปรดส่งความต้องการซื้อของคุณโดยตรง

บริการสนับสนุนแบบครบวงจรระดับมืออาชีพหลังจากการส่งคำถาม:

• การตอบกลับใบเสนอราคาอย่างเป็นทางการอย่างเป็นทางการภายใน 24 ชั่วโมงทำการ
• การคำนวณการจับคู่แรงกดแนวรัศมีแบบตัวต่อตัว, ความคลาดเคลื่อนในการจับคู่เพลา-ตัวเรือน และการสนับสนุนทางเทคนิคการบำรุงรักษาการเติมจาระบีโดยวิศวกรตลับลูกปืนเชิงเส้นมืออาชีพ
• ตัวเลือกการอัพเกรดประสิทธิภาพตลับลูกปืนที่ปรับแต่งได้ รวมถึงตัวเครื่องสแตนเลส, การแปลงเป็นรุ่น OP แบบเปิด และการเติมสารหล่อลื่นเกรดอาหาร
• ราคาขายส่งตรงจากโรงงานที่น่าสนใจสำหรับคำสั่งซื้อจำนวนมากรุ่นเดียวของ LM20UU

โปรดระบุปริมาณการซื้อ, สภาพการทำงานจริง (การเคลื่อนที่แบบลูกสูบความเร็วสูง / โรงงานที่มีฝุ่น / สภาพแวดล้อมที่มีน้ำกระเด็นเล็กน้อย) เพื่อรับเอกสารใบเสนอราคาอย่างเป็นทางการที่สมบูรณ์
