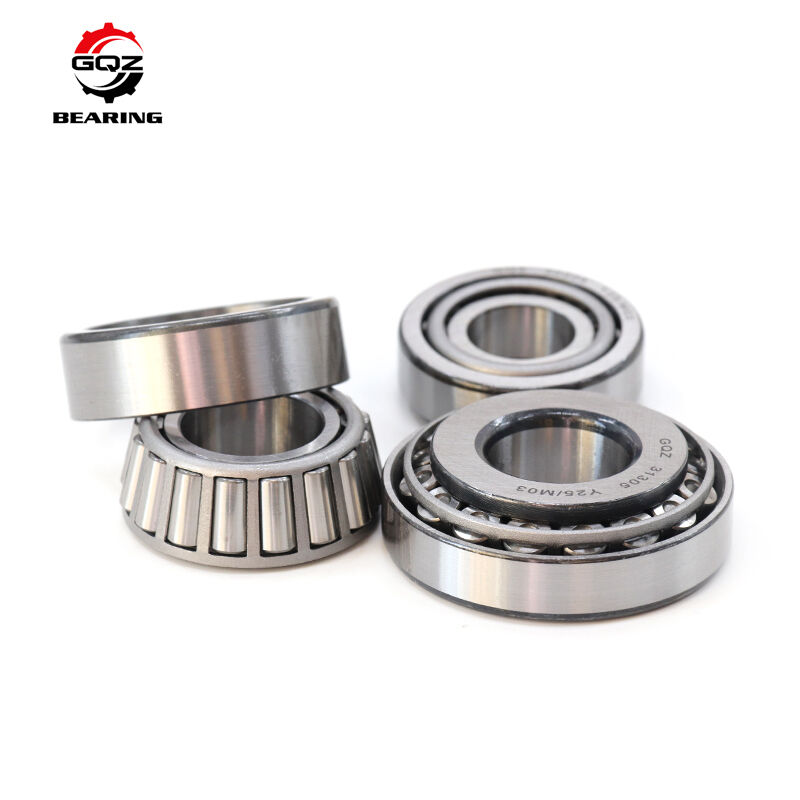

ตลับลูกปืนเม็ดเรียวแบบสัมผัสเฉียง แถวเดียว 4T-30313D ขนาด 65x140x36 มม.

1. ภาพรวมผลิตภัณฑ์

4T-30313D เป็นตลับลูกปืนเมตริกแบบแถวเดียวที่แยกส่วนได้แบบลูกกลิ้งเรียว รหัส D หมายถึงมุมสัมผัสที่สูงชัน 24°-32° ชุดคอนและคัพที่จับคู่จากโรงงานพร้อมขนาดโดยรวม 65×140×36 มม. มุมสัมผัสทรงกรวยที่สูงชันช่วยเพิ่มความสามารถในการรับแรงตามแนวแกนทิศทางเดียวได้อย่างมาก ในขณะที่ยังคงประสิทธิภาพการรับแรงเรเดียลหนักที่ยอดเยี่ยม เหมาะอย่างยิ่งสำหรับอุปกรณ์งานหนักที่ต้องรับแรงกระแทกตามแนวแกนอย่างรุนแรงระหว่างการทำงาน โครงสร้างคอนด้านในและคัพด้านนอกที่แยกส่วนได้ช่วยให้การติดตั้ง การถอดประกอบ และการบำรุงรักษาภาคสนามง่ายขึ้น โครงสร้างแบบเปิดรองรับการหล่อลื่นเพิ่มเติมเป็นประจำเพื่อกำจัดเศษโลหะสึกหรอภายในและยืดอายุการใช้งานของตลับลูกปืน ใช้กันอย่างแพร่หลายในเพลาขับรถบรรทุกหนัก ดุมล้อกึ่งพ่วง เกียร์ทดรอบเครื่องจักรก่อสร้าง ดุมล้อเดินของรถตัก เพลาเฟืองท้ายรถแทรกเตอร์ขนาดใหญ่ และชิ้นส่วนหมุนของสายพานลำเลียงงานหนักในเหมือง

2. ข้อมูลจำเพาะทางเทคนิค

รุ่น: 4T-30313D
d:65มม., D:140มม., ความกว้างรวม T:36มม., ความกว้างวงแหวนใน B:33มม., ความกว้างวงแหวนนอก C:23มม.
รัศมีมุมโค้งต่ำสุด rs:3มม.
แรงรับภาระแบบไดนามิก Cr:173kN, แรงรับภาระแบบสถิต C0r:204kN
ความเร็วจำกัดจาระบี:2500รอบ/นาที
น้ำหนักสุทธิ:2.42กก.
โครงสร้าง: ลูกกลิ้งเรียวแถวเดียว, มุมสัมผัสสูงชัน D, คอนและคัพแบบแยกส่วนชนิดเปิด
กรง: กรงเหล็กปั๊มขึ้นรูปความแข็งแรงสูง
วัสดุ: เหล็กตลับลูกปืน GCr15 หลอมสุญญากาศ, ความแข็ง HRC60-65
ระยะคลอน: มาตรฐาน CN, ระยะคลอนหลวม C3 สามารถปรับแต่งได้
ความแม่นยำ: มาตรฐาน P0, P6 เป็นทางเลือก
อุณหภูมิการทำงาน: -40℃ ~ 120℃
มีแบบรูปวาดมิติและรายงานการทดสอบความทนทานต่อแรงรวมหนักตามคำขอ

3. ข้อได้เปรียบหลัก

• ชุดคอนและคัพ 4T-30313D ที่จับคู่จากโรงงาน การออกแบบมุมสูงชัน D ให้ความต้านทานแรงตามแนวแกนที่ยอดเยี่ยม
• โครงสร้างลูกกลิ้งเรียวรับแรงรวมเรเดียลหนัก + แรงตามแนวแกนทิศทางเดียว มั่นคงภายใต้แรงกระแทกและการสั่นสะเทือนบนถนนบ่อยครั้ง
• การออกแบบคอนด้านในและคัพด้านนอกที่แยกส่วนได้ ติดตั้งแยกอิสระและเปลี่ยนทดแทนการบำรุงรักษาเครื่องจักร ณ สถานที่ได้สะดวก
• โปรไฟล์ลูกกลิ้งลอการิทึมที่ปรับให้เหมาะสมช่วยลดความเค้นที่ขอบและการสร้างความร้อนภายใต้การทำงานที่รับภาระหนักต่อเนื่องเป็นเวลานาน
• การออกแบบปลายเปิดช่วยให้หล่อลื่นซ้ำ ณ สถานที่ได้ง่าย เพื่อชะล้างเศษโลหะภายในและยืดอายุการใช้งานของตลับลูกปืน
• มิติที่สามารถใช้แทนกันได้ตามมาตรฐานเมตริก เข้ากันได้กับชิ้นส่วนอะไหล่รถยนต์เพื่อการพาณิชย์และเครื่องจักรก่อสร้างทั่วไป
• มีบริการระยะคลอนหลวม C3 ที่ปรับแต่งได้ จาระบีแชสซีป้องกันแรงดันสูงที่อุณหภูมิสูง และการทำเครื่องหมายด้วยเลเซอร์บนวงแหวนนอก

4. สถานการณ์การใช้งาน

• การขนส่งยานพาหนะเพื่อการพาณิชย์: เพลาขับหน้า/หลังรถบรรทุกหนัก ดุมล้อกึ่งพ่วง ชุดเกียร์ทดรอบรถบัสขนาดใหญ่
• เครื่องจักรก่อสร้าง: เกียร์ทดรอบเสริมของรถขุด ดุมล้อเดินของรถตัก รองรับแกนสปินเดิลของรถบดถนน
• อุปกรณ์การเกษตรขนาดใหญ่: เพลาเฟืองท้ายรถแทรกเตอร์หนัก ส่วนประกอบเกียร์ทดรอบหลักของรถไถพรวนขนาดใหญ่
• การทำเหมืองและการลำเลียง: เพลาลูกกลิ้งสายพานลำเลียงงานหนักในเหมือง ตำแหน่งรับภาระหนักความเร็วต่ำของเครื่องบดหิน

เหมาะสำหรับการประกอบ OEM และการเปลี่ยนทดแทนในตลาดหลังการขายสำหรับยานพาหนะรับภาระตามแนวแกนหนักและอุปกรณ์ส่งกำลังทางวิศวกรรม

5. ทำไมต้องเลือกตลับลูกปืน GQZ

25 ปีของการผลิตตลับลูกปืนเมตริกแบบแถวเดียวที่แยกส่วนได้แบบลูกกลิ้งเรียว มุมสัมผัสสูงชัน 4T เหล็ก GCr15 หลอมสุญญากาศความบริสุทธิ์สูงพร้อมการอบชุบแข็งและอบคืนเต็มรูปแบบ ประสิทธิภาพป้องกันความล้าที่ยอดเยี่ยมภายใต้แรงตามแนวแกนหนักสลับกันเป็นเวลานาน รองรับการปรับแต่ง OEM และ ODM เต็มรูปแบบสำหรับระดับระยะคลอน จาระบีพิเศษสำหรับงานหนักป้องกันการสึกหรอ และการทำเครื่องหมายพื้นผิว กระบวนการตรวจสอบเต็มรูปแบบที่เข้มงวด: การทดสอบความแข็งของวัตถุดิบ การขัดเงาพื้นผิวรางลูกกลิ้งเรียวพิเศษ การคัดแยกและทดสอบอายุการรับแรงกระแทกสลับกันของแรงเรเดียล-แกนหนัก การจับคู่ความคลาดเคลื่อนของเพลา และแผนการบำรุงรักษาการหล่อลื่นเป็นระยะ การสนับสนุนทางเทคนิคระดับมืออาชีพตลอด 24 ชั่วโมง ราคาขายส่งตรงจากโรงงาน สต็อกตลับลูกปืนเมตริกแบบแถวเดียวที่แยกส่วนได้แบบลูกกลิ้งเรียวสำหรับงานหนักเพียงพอสำหรับตัวแทนจำหน่ายชิ้นส่วนรถบรรทุกทั่วโลกและผู้ผลิตเครื่องจักรก่อสร้าง

6. การควบคุมคุณภาพ

1. การตรวจสอบองค์ประกอบทางเคมีและความแข็งของวัตถุดิบ
2. การชุบแข็งทั้งชิ้นและการอบคืนเพื่อลดความเค้นตกค้างภายใน
3. การเจียระไนกระจกรางลูกกลิ้งเรียวคอนด้านในและคัพด้านนอกด้วย CNC ความแม่นยำสูง
4. การคัดแยกและขึ้นรูปกรงเหล็กปั๊มขึ้นรูปด้วยลูกกลิ้งเรียวความแม่นยำสูง
5. การประกอบในห้องปลอดฝุ่นพร้อมการเติมจาระบีเครื่องจักรป้องกันการสึกหรอสำหรับงานหนักล่วงหน้า
6. การทดสอบอายุการหมุนอย่างต่อเนื่องและการทดสอบรอบความทนทานต่อแรงรวมเรเดียล-แกนหนัก
7. การตรวจสอบมิติเต็มรูปแบบ การเคลือบน้ำมันป้องกันสนิม การบรรจุกล่องส่งออกแบบป้องกันความชื้นที่เป็นกลาง

แต่ละชุดจะทำการทดสอบอุณหภูมิที่เพิ่มขึ้นและการสั่นสะเทือนเพื่อให้มั่นใจถึงการทำงานที่มั่นคงภายใต้แรงตามแนวแกนหนักเป็นเวลานานสำหรับเพลาขับรถบรรทุกและอุปกรณ์ก่อสร้าง

7. ขอใบเสนอราคา

ส่งคำถามสำหรับตลับลูกปืนเมตริกแบบแถวเดียวที่แยกส่วนได้แบบลูกกลิ้งเรียว มุมสัมผัสสูงชัน 4T-30313D ที่ใช้กับเพลาขับรถบรรทุกหนัก เกียร์ทดรอบเครื่องจักรก่อสร้าง และสายพานลำเลียงงานหนักในเหมือง
บริการหลังการสอบถาม:

1. เอกสารใบเสนอราคาอย่างเป็นทางการมาตรฐานจัดส่งภายใน 24 ชั่วโมงทำการ
2. คำแนะนำทางเทคนิคสำหรับการจับคู่ความคลาดเคลื่อนของเพลาขับและการจัดตารางรอบการหล่อลื่น
3. ตัวเลือกการอัปเกรด: เกรดความแม่นยำสูง P6, ระยะคลอนหลวม C3, จาระบีสังเคราะห์ทนอุณหภูมิสูงป้องกันการเกิดออกซิเดชัน
4. ราคาขายส่งจากโรงงานที่แข่งขันได้สำหรับปริมาณการสั่งซื้อจำนวนมาก

โปรดระบุปริมาณการสั่งซื้อ แรงรวมขณะทำงาน ความเร็วรอบ และสภาพแวดล้อมการทำงานสำหรับเอกสารใบเสนอราคาที่สมบูรณ์
