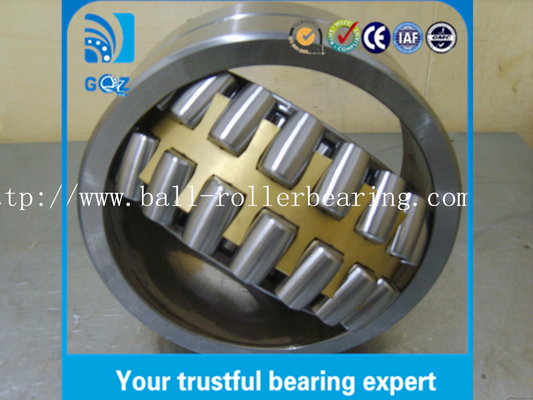

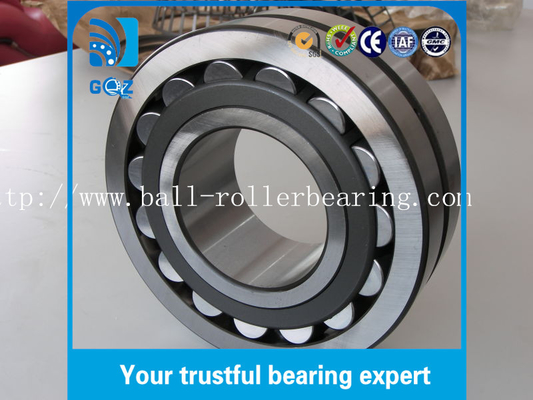

Super Precision 22205 หมุนม้วนความเร็วสูง CA Cage 25 X 52 X 18 mm
หมุนม้วนที่ปรับตัวเองประกอบด้วยวงแหวนภายในที่มีเส้นโคจรสองเส้นโคจรที่ชันในมุมกับแกนหมุนม้วน,วงแหวนภายนอกที่มีเส้นโคจรกลมทั่วไป, รอลล์กลม, กรง และในรูปแบบบางอย่าง, หรือแหวนนําภายในหรือแหวนกลาง
หมุนม้วนกลมส่วนใหญ่ถูกออกแบบด้วยหมุนสองแถว, ทําให้พวกเขาสามารถรับภาระ radial หนักมากและภาระ axial หนัก.เหมาะสําหรับภาระ radial ที่ต่ํากว่าและไม่มีภาระ axialพวกนี้ยังเรียกว่า "บาร์เรลโรลเลอร์" หรือ "ทอนเนลเลเกอร์" และมักมีใน 202 และ 203 ซีรีส์
การออกแบบภายในของหลอดสอดไม่ได้ถูกมาตรฐานโดย ISO ดังนั้นมันจะแตกต่างกันระหว่างผู้ผลิตและชุดที่แตกต่างกัน.
>ลุบริเกชั่นในวงแหวนภายในหรือวงแหวนภายนอก
>แฟลนจ์กลาง
>วงกลมนําทางหรือวงกลมกลาง
>เครื่องประปารวม
>กรง
ขนาดภายนอกของหมุนม้วนกลมถูกมาตรฐานโดย ISO ในมาตรฐาน ISO 15:1998.บางซีรีส์ทั่วไปของหมุนกลม roller bearing คือ:
213 ซีรี่ย์
222 ซีรี่ย์ หมุนม้วนที่ปรับตัวเอง
223 ซีรี่ย์ หมุนม้วนที่ปรับตัวเอง
ซีรี่ย์ 230 หมุนม้วนที่ปรับตัวเอง
ซีรี่ย์ 231 หมุนม้วนที่ปรับตัวเอง
ซีรี่ย์ 232 หมุนม้วนที่ปรับตัวเอง
238 ซีรี่ย์
239 ซีรี่ย์
240 ซีรี่ย์ โรลเลอร์เลเยอร์
241 ซีรี่ย์
248 ซีรี่ย์
249 ซีรี่ย์
|
เลขของเลเยอร์ |
ขนาดขอบ ((มม) |
ราคาค่าบรรจุพื้นฐาน ((kN) |
ความเร็วจํากัด ((rpm) |
น้ําหนัก ((Kg) |
|||||
|
IKG |
d |
D |
B |
rs นาที |
Cr |
คอร์ |
ไขมัน |
น้ํามัน |
(ประมาณ) |
|
22205 |
25 |
52 |
18 |
1 |
36.5 |
36 |
6,500 |
10,000 |
0.186 |
|
22206 |
30 |
62 |
20 |
1 |
49 |
49 |
5,700 |
8,800 |
0.287 |
|
22207 |
35 |
72 |
23 |
1.1 |
69.5 |
71 |
4,900 |
7,500 |
0.446 |
|
22208 |
40 |
80 |
23 |
1.1 |
79 |
88.5 |
4,300 |
6,600 |
0.526 |
|
22209 |
45 |
85 |
23 |
1.1 |
82.5 |
95 |
3,800 |
5,900 |
0.584 |
|
22210 |
50 |
90 |
23 |
1.1 |
86 |
102 |
3,500 |
5,300 |
0.63 |
|
22211 |
55 |
100 |
25 |
1.5 |
118 |
144 |
3,200 |
4,900 |
0.808 |
|
22212 |
60 |
110 |
28 |
1.5 |
115 |
147 |
2,900 |
4,500 |
1.15 |
|
22213 |
65 |
120 |
31 |
1.5 |
143 |
179 |
2,700 |
4,200 |
1.5 |
|
22214 |
70 |
125 |
31 |
1.5 |
154 |
201 |
2,500 |
3,900 |
1.55 |
|
22215 |
75 |
130 |
31 |
1.5 |
166 |
223 |
2,300 |
3,600 |
1.65 |
|
22216 |
80 |
140 |
33 |
2 |
213 |
277 |
2,200 |
3,400 |
1.99 |
|
22217 |
85 |
150 |
36 |
2 |
251 |
320 |
2,100 |
3,200 |
2.49 |
|
22218 |
90 |
160 |
40 |
2 |
292 |
385 |
1,900 |
3,000 |
3.24 |
|
22219 |
95 |
170 |
43 |
2.1 |
294 |
390 |
1,800 |
2,800 |
4.1 |
|
22220 |
100 |
180 |
46 |
2.1 |
315 |
415 |
1,700 |
2,700 |
4.95 |
|
22222 |
110 |
200 |
53 |
2.1 |
410 |
570 |
1,600 |
2,400 |
7.2 |
|
22224 |
120 |
215 |
58 |
2.1 |
485 |
700 |
1,400 |
2,200 |
9.1 |
|
22226 |
130 |
230 |
64 |
3 |
570 |
790 |
1,300 |
2,000 |
11.2 |
|
22228 |
140 |
250 |
68 |
3 |
685 |
975 |
1,200 |
1,900 |
14 |
|
22230 |
150 |
270 |
73 |
3 |
775 |
1,160 |
1,100 |
1,700 |
18.1 |
|
22232 |
160 |
290 |
80 |
3 |
870 |
1,290 |
1,000 |
1,600 |
22.7 |
|
22234 |
170 |
310 |
86 |
4 |
1,000 |
1,520 |
980 |
1,500 |
28 |
|
22236 |
180 |
320 |
86 |
4 |
1,040 |
1,610 |
920 |
1,400 |
29.3 |
|
22238 |
190 |
340 |
92 |
4 |
1,160 |
1,810 |
860 |
1,300 |
36.6 |
|
22240 |
200 |
360 |
98 |
4 |
1,310 |
2,010 |
820 |
1,300 |
44 |
|
22244 |
220 |
400 |
108 |
4 |
1,580 |
2,460 |
730 |
1,100 |
60.4 |
|
22248 |
240 |
440 |
120 |
4 |
1,940 |
3,100 |
660 |
1,000 |
81.7 |
|
22252 |
260 |
480 |
130 |
5 |
2,230 |
3,600 |
610 |
930 |
106 |
|
22256 |
280 |
500 |
130 |
5 |
2,310 |
3,800 |
560 |
860 |
112 |
|
22260 |
300 |
540 |
140 |
5 |
2,670 |
4,350 |
510 |
790 |
141 |
หัวหินม้วนกลมจาก IKG ซึ่งรวมถึงหลายประเภท- E ประเภท, CCW33 ประเภท, CAW33 ประเภท และรูมักมีแบบ Cylindrical bore และ Tapered bore ((K). K ((1:12), K30 ((1:30).คลีเรนซ์โดยทั่วไปใน C3.
การใช้งานอัครอบล้อที่ปรับตัวเอง:
> กล่องเกียร์
> อุปกรณ์ระบายลม
> เครื่องโยนต่อเนื่อง
> การจัดการวัสดุ
> ปั๊ม
> เครื่องพัดลมและเครื่องเป่ากล
> อุปกรณ์เหมืองแร่และก่อสร้าง
> อุปกรณ์แปรรูปผงและกระดาษ
> การขับเคลื่อนเรือและการเจาะในทะเล
> รถนอกทางด่วน
... ...
สายพานล้อปรับตัวเอง
โดยพื้นฐานแล้วมีหลายแบบการออกแบบทั่วไปของ Self-aligning roller bearing ซึ่งแต่ละแบบมีข้อเสนอข้อเสนอต่าง ๆเหล็กโครม, และเซรามิก (ซิลิคอนไนไตรได (Si3N4)) หมุนลูกกลองไฮบริดคือหมุนที่มีลูกกลองเซรามิกและการแข่งขันของโลหะเราจะแสดงให้คุณเห็นวัสดุสําหรับทั่วไปการปรับตัวเอง กลมเลื่อย 22205 CAW33C3 .
GCr15: วัสดุพื้นฐานสําหรับบรรจุวงแหวนภายใน, วงแหวนภายนอกและร่างกลม
เหล็กสแตนเลสที่มีคาร์บอนสูง (GCr15) เป็นวัสดุมาตรฐานสําหรับแหวนสแตนเลสและองค์ประกอบการม้วน นอกจากนี้ เหล็กสแตนเลสและเหล็กคาร์บอนจะใช้ตามคําขอสารประกอบทางเคมีของ Gcr15 มีอยู่ในตารางด้านล่าง.
PS: การเลือกวัสดุโดยหลัก ๆ จะถูกทําขึ้นโดยปริมาณการผลิตและวิธีการในขณะที่ผู้ผลิตปริมาณน้อยหรือชุดปริมาณน้อยมักมีกรงจากทองแดงหรือเหล็กแปรรูปสําหรับการใช้งานเฉพาะเจาะจงบางชนิด, วัสดุพิเศษสําหรับการเคลือบ (เช่น PTFE กล่องเคลือบกลมสําหรับการใช้งานสั่น)
สารประกอบทางเคมีของสแตนเลอร์:
ตารางสลับสําหรับวัสดุ Gcr15 ในประเทศต่าง ๆ
รางขัง:
กรงมักจะใช้ในการติดตั้ง roller ในอัตโนมัติสอดคล้อง roller bearing ในประเภทการก่อสร้างอื่น ๆ พวกเขาอาจลดจํานวน roller ขึ้นอยู่กับรูปร่างกรงเฉพาะและจึงลดความจุของภาระโดยไม่มีกรง ตําแหน่งสัมผัสจะมั่นคงโดยการเลื่อนของพื้นผิวขอบสองบนกันและกันด้วยกรงตําแหน่งสัมผัสถูกทําให้มั่นคงโดยการเลื่อนพื้นผิวที่คอนเว็กซ์ในพื้นผิวคอนโควฟ์ที่ตรงกันหมุนม้วนในกรงถูกประดิษฐ์โดยจอห์น แฮร์ริสันในช่วงกลางศตวรรษที่ 18 ในส่วนของงานของเขาเกี่ยวกับครอโนกราฟหมุนคอถูกใช้บ่อยขึ้นในช่วงสงคราม การขาดแคลนของเหล็กสําหรับหมุนล้อจักรยานที่เชื่อมโยงกับถ้วยที่สามารถเปลี่ยนได้.
* กรงเหล็ก
โดยทั่วไป, HF หรือ CRC กรงเป็นกรงริบบอนเหล็กดัน & กรงสนาปเหล็กดัน สําหรับการใช้งานความเร็วสูงมาก, สารสังเคราะห์, สแตนเลส, ไนลอนจะใช้ตามคําขอ.
| เกรดเหล็ก | สารประกอบทางเคมี (%) | ||||||
| JISG 3141 SPCC |
C | ใช่ | Mn | P | S | นี | Cr |
| <0.12 | - | <0.5 | <0.04 | <0.045 | - | - | |
* กรงทองแดง
เนื่องจากคุณสมบัติทางเคมีของมัน มันใช้เป็นหลักสําหรับขนาดเล็กและขนาดกลาง และบางสภาพแวดล้อมการทํางานที่มีอุณหภูมิสูง
* กรงไนลอน
คล้ายกับกรงทองแดง, คุณสมบัติทางเคมีของกรงไนลอนเอง, มันถูกใช้เป็นหลักสําหรับอุณหภูมิสภาพแวดล้อมการทํางานที่ -40 ถึง + 125 องศา.สายไฟที่ได้รับความนิยมเป็น PA66 และผู้ซื้อสามารถเลือกเสริมเหล็กจากไฟเบอร์แก้วเพิ่มเพื่อเพิ่มความแข็งแรงและความยืดหยุ่น
เปรียบเทียบกับเหล็กและทองแดงกรง, มันมีความละเอียดที่ดีกว่า, และเบาในน้ําหนัก, ซึ่งเป็นประโยชน์ในการทําใน
ความต้องการที่ทันสมัยสําหรับไฟฟ้าสําหรับรถยนต์
ป้องกันฝุ่นและวงแหวนประทับ
* ป้องกันฝุ่น
SPCC เป็นวัสดุหลักสําหรับโล่ป้องกัน และเหล็กคาร์บอนและเหล็กไร้ขัด เช่น AISI-300 สามารถใช้ได้ตามคําขอ
* แหวนร่องรอย
NBR เป็นวัสดุประปามาตรฐานที่เราใช้ ขณะที่ฟลอโรคาร์บอน ซิลิโคน และเทฟลอน เป็นวัสดุประปาที่นิยมใช้สําหรับอุณหภูมิสูง
| สายรถไฟ | ASTM D1418 ชื่อ | ระยะอุณหภูมิ | ความแข็ง | ลักษณะ | การจํากัด |
| (ชายฝั่ง A) | |||||
| ยางไนทรีล บูตาดูเอ็น | NBR | - 40°C~ 120°C | 40-90 | ความดันต่ํา | ไม่เหมาะสําหรับสภาพอุณหภูมิสูง ไม่มีการเผชิญหน้ากับแสงอาทิตย์และการกัดกร่อนของสารเคมี |
| ความยืดหยุ่นสูง | |||||
| ความทนทานต่อการกัดกร่อนสูง | |||||
| ความต้านทานน้ํามันสูงกว่า | |||||
| ยางซิลิคอน | MQ/PMQ VMQ/PVMP |
- 70°C~200°C | 25 - 80 | ทนต่ออุณหภูมิสูง | ความสามารถในการบดผิวและความทนทานต่อการแตกที่ต่ํา, ความทนทานต่อการสกัดสูง |
| ความต้านทานต่อการแห้ง | |||||
| ความต้านทานแดด | |||||
| ความทนทานต่อโอโซน | |||||
| ไฮโดรเจน (ยางไนทรีล-บูตาเดน) |
HNBR/NEM | - 35°C~ 65°C | 50-90 | ความต้านทานความร้อน ความยืดหยุ่นสูง ความทนทานต่อสารเคมี |
ไม่เหมาะสําหรับสภาพอุณหภูมิสูง และควรหลีกเลี่ยงการเผชิญหน้ากับแสงอาทิตย์และการกัดกร่อนของสารเคมี |
| ผืนยางฟลอเรอร์ | FKM/FPM | - 28°C~200°C | 50-95 | ทนต่ออุณหภูมิสูง ความทนทานต่อสารเคมีที่สําคัญ ความทนทานต่อการกัดกร่อนของผลิตภัณฑ์น้ํามัน |
มันไม่เหมาะสําหรับสภาพการทํางานที่อุณหภูมิต่ํา |
| ยาง ACM | ยาง ACM | - 18 ปี°C~ 175°C | 40-90 | ความทนทานต่อน้ํามันร้อนมากขึ้น | ความสามารถในการกันน้ําที่ไม่ดี |
| แสงแดดและโอโซน | ไม่เหมาะสําหรับสภาพการทํางานที่อุณหภูมิต่ํามาก | ||||
| ความทนทานต่อการแตกที่สูงขึ้น | |||||
|
คําเตือน:ฟลอรูบเบอร์ปลอดภัยและไม่อันตรายในสภาพการทํางานปกติที่ต่ํากว่า 200°Cแต่มันจะปล่อยควันถ้าอุณหภูมิเกินอุณหภูมิสูงสุด 300°Cซึ่งเทียบเท่าไฟสําหรับการตัดท่อเหล็ก การหายใจควันควันเป็นอันตรายต่อร่างกายของมนุษย์รวมถึงตา นอกจากนี้ควันควันควรหลีกเลี่ยงการสัมผัสผิวหนัง |
|||||
|
|
