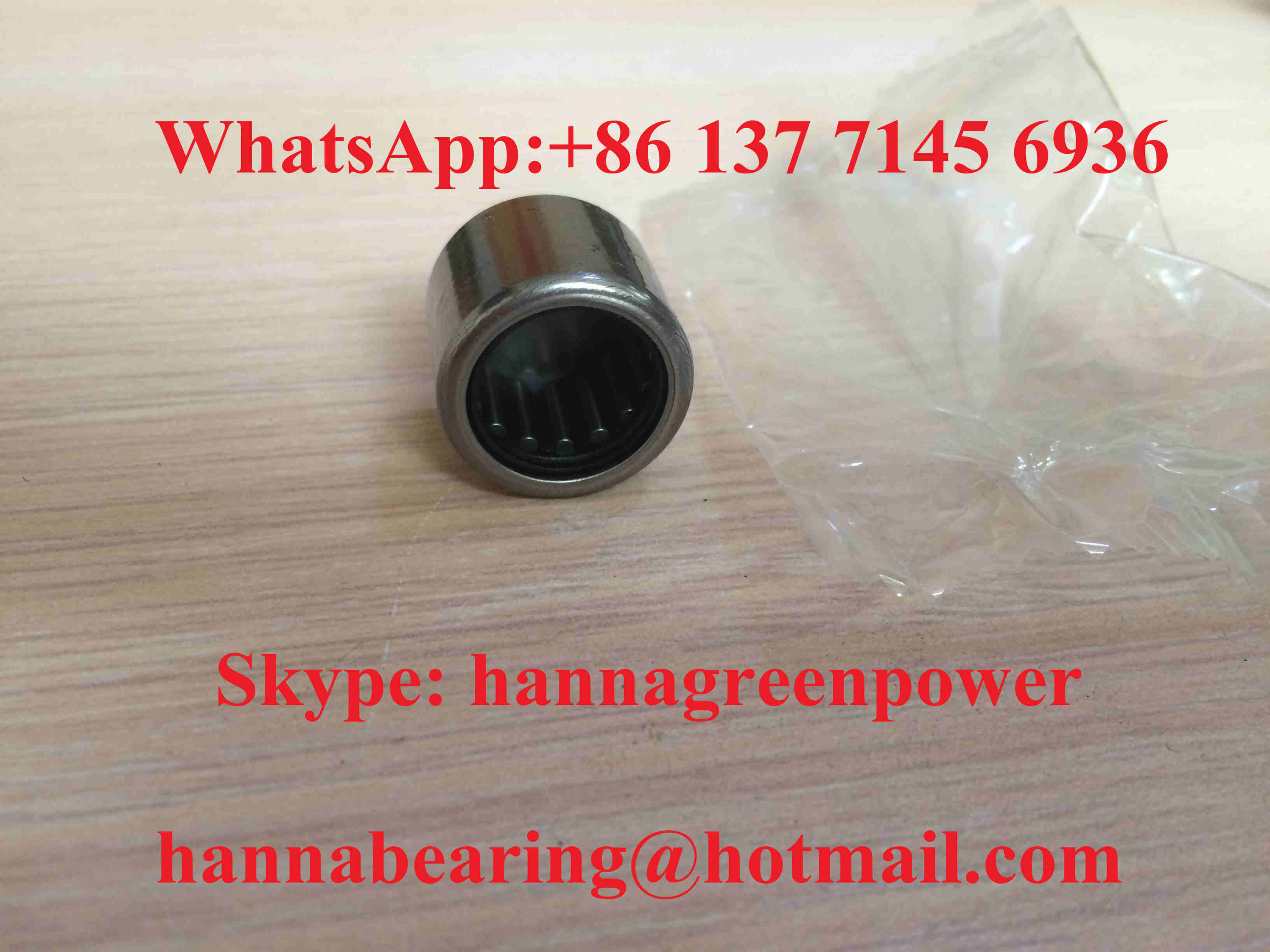

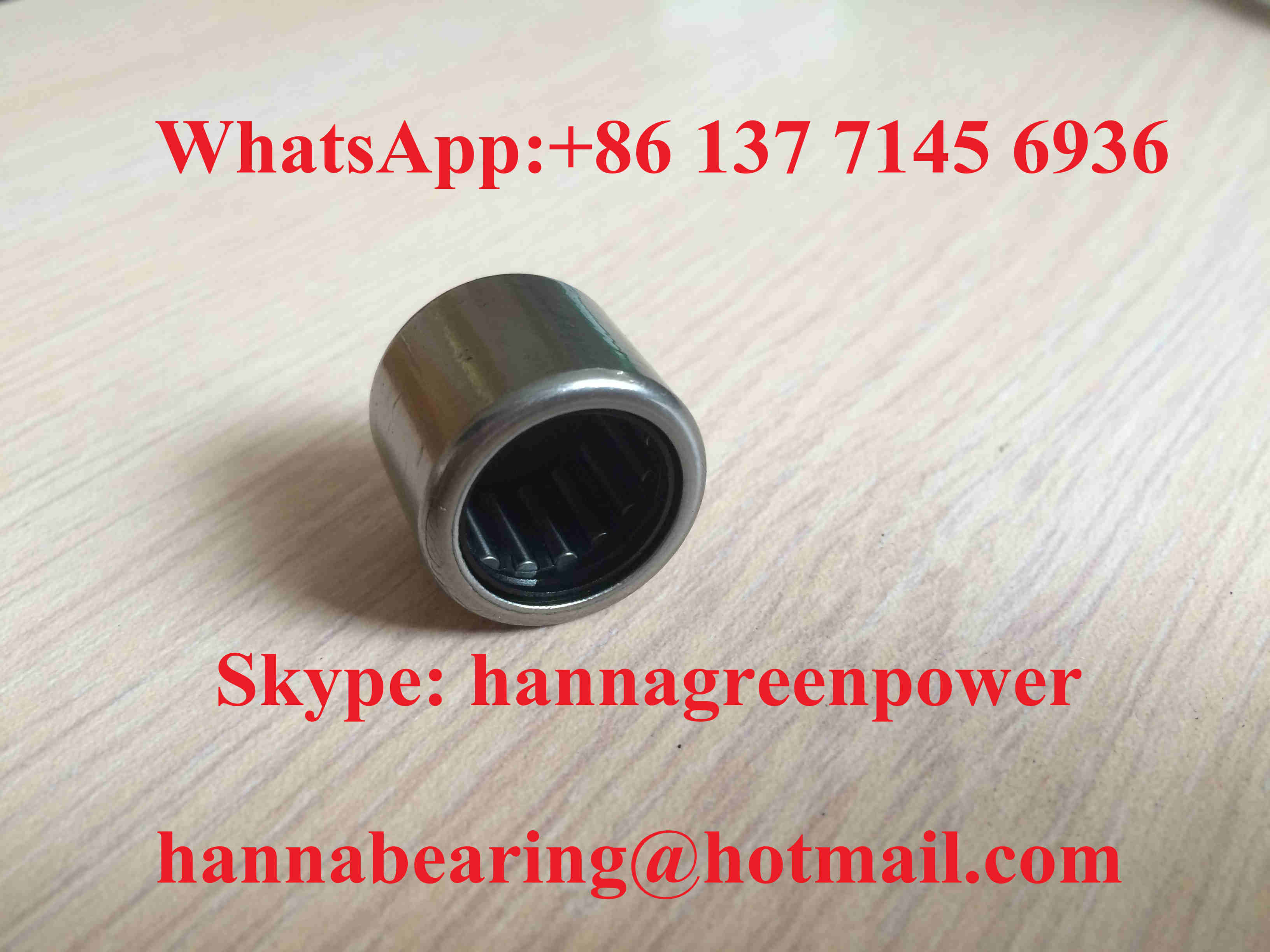

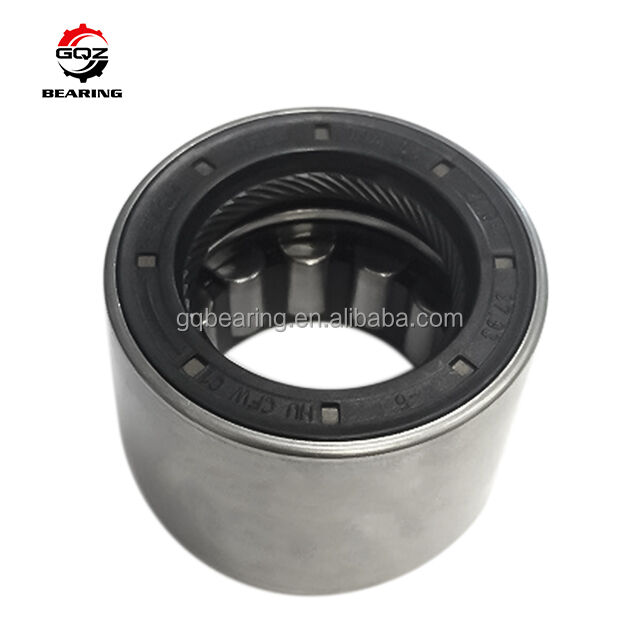

BK1516 BK1516-RS BK152116 หัวหมุนเข็มที่มี PA66 เกลือ 15x21x16mm

1. ภาพรวมสินค้า

BK1516, BK1516-RS และ BK152116 เป็นหมุนม้วนเข็มแก้วแบบเมทริกที่มีแถวเดียวที่ปิดและลากปลายปิด โดยไม่มีแหวนภายใน ขนาดแกนเดียวกัน Fw = 15mm กว้างภายในกลมกลมกลมกลม D = 21mmความกว้างทั้งหมด C=16mm, ที่แตกต่างกันโดยโครงสร้างการปิดและการจัดวางม้วน. BK ซีรี่ย์นํามาใช้ถ้วยนอกเหล็ก stamped หนึ่งชิ้นบูรณาการที่ทําการจํากัดแกนโดยอัตโนมัติภายในห้องโครงหลุมตาบอด, การกําจัดแหวน snap เพิ่มเติม, ไหล่แกนและปิดปลายเพื่อทําให้กระบวนการประกอบง่าย

• BK1516: ประเภทเปิดแบบมาตรฐานความกว้าง 16 มิลลิเมตร โดยไม่มีรัดยาง, การระบายความร้อนที่ดีสําหรับสภาพแวดล้อมห้องทํางานภายในที่สะอาดและแห้ง
• BK1516-RS: ปิดยางสัมผัส NBR RS ขนาด 16 มิลลิเมตรในด้านเปิด ป้องกันฝุ่นละเอียด, น้ํายาตัดและความชื้นเบาสําหรับฉากการผลิตที่มีมลพิษเล็กน้อย
• BK152116: การจัดวางเข็มหนาเต็มขนาด 16 มิลลิเมตร โดยไม่มีช่องว่างที่เปิด, พื้นที่สัมผัสที่ใหญ่กว่าเพื่อปรับปรุงความสามารถของภาระ radial dynamic และ static สําหรับสภาพการทํางานที่มีภาระแรงกระแทกที่หนัก

อุปกรณ์พร้อมกับกรงเหล็กบาง stamped เพื่อแยกม้วนเข็มหนาอย่างเท่าเทียมกัน, ทําให้ความสามารถบรรทุก radial ultra-high ภายใต้ ultra- narrow radial cross-section.พื้นผิว shaft การติดตั้งที่ตรงกัน ต้องถูกดับและกระจก superfinished เพื่อให้บริการเป็นเส้นทาง raceway ภายใน. ซีรี่ย์นี้เพียงรับภาระเรเดียลบริสุทธิ์, ใช้อย่างแพร่หลายกับกล่องเกียร์ขนาดเล็ก, เครื่องมือไฟฟ้ามือถือ, รอลเลอร์ความดันทอทคิทเทชิน, อัตโนมัติส่วนประกอบหลุมบอดวาล์วไฮดรอลิกขนาดเล็กและเครื่องจักรเกษตรลักษณ์เบา กลุ่มวางตําแหน่งปลายแกนที่มีข้อจํากัดพื้นที่รัศมีอย่างเข้มงวด.

รับข้อเสนอราคาภายใน 24 ชั่วโมงสําหรับโครงการของคุณ

2รายละเอียดเทคนิค

ปริมาตรมาตรฐานฐานฐานรวม

Fw (กว้างภายในชุดเข็ม): 15 mm
กว้างนอก D: 21 มม.
ความกว้างรวม C: 16 มิลลิเมตร
โครงสร้าง: แถวเดียวที่ปิดปลาย ถุงเข็มถ้วยดึง ไม่มีแหวนภายใน
วัสดุ: กระปุกถ้วยและเข็มที่ดึง GCr15 เหล็กคลอมคาร์บอนสูง
ความสะอาดระยะกลางแบบมาตรฐาน: ความสะอาดระยะกลางแบบ CN
ความเร็วหมุนจํากัดไขมันมาตรฐาน: 14500 r/min
ความเร็วหมุนที่จํากัดการปรับน้ํามัน: 18200 r/min
ความแข็งแกร่งของแกนที่สมองที่ต้องการ: HRC60?? 64 พร้อมกระจก superfinishing
ขั้นต่ํา r chamfer: 0.6 มิลลิเมตร

BK1516

การปิด: หมวกล่างปิดเดียว ปิดปลายตรงข้ามโดยไม่ปิด
ความจุไดนามิก Cr: 11200 N
คอร์ภาระสแตติก: 14600 N
ขั้นต่ําความเหนื่อย Pu: 1980 N
น้ําหนักสุทธิ: 0.0132 kg

BK1516-RS

การปิด: ปิดหมวกด้านล่าง + ปิดยางสัมผัส RS ตัวเดียวบนด้านเปิด
ความจุไดนามิก Cr: 10850 N
คอร์ภาระสแตติก: 14150 N
ขั้นต่ําความเหนื่อย Pu: 1920 N
น้ําหนักสุทธิ: 0.0137 kg

BK152116

การปิด: โครงสร้างถ้วยกลมที่ปิดโดยครบถ้วยกลมที่หนาลงโดยไม่มีประตูเปิด
ความจุไดนามิก Cr: 12900 N
คอร์ภาระสแตติก: 16700 N
ขอบเขตความอ่อนเพลีย Pu: 2240 N
น้ําหนักสุทธิ: 0.0143 kg
การออกแบบมิติครบถ้วนและข้อมูลภาระทางเทคนิคครบถ้วนของสามรุ่นมีให้บริการตามคําขอของลูกค้า

3ข้อดีสําคัญ

1. การออกแบบปิดปลายปิดที่ประกอบด้วยการวางตําแหน่งตนเอง โดยถูกกดตรงเข้าไปในเรือนหลุมตาบอดโดยไม่ต้องมีอุปกรณ์เสริมในการปรับตัวแกน
2. Ultra-thin radial cross-section ลดพื้นที่ที่ครอบครองโดยเครื่องจักร radial เป็นอย่างน้อย, เหมาะสมกับความต้องการการออกแบบโครงสร้างการส่งขนาดเล็ก
3. สามแบบการก่อสร้างแบบเลือก (เปิด / RS เดี่ยวปิด / ความหนาของภาระหนัก) ครอบคลุมทุกสภาพการทํางานทั่วไป: สถานที่ทํางานที่สะอาดแห้ง, หนาวฝุ่นและแรงแรงกระแทกที่เปลี่ยนกัน
4. การจัดวางม้วนเข็มหนาแน่นให้ความแข็งแรง radial และความจุภาระที่ดีที่สุด, การทํางานต่อเนื่องระดับความเร็วกลางที่มั่นคงภายใต้ภาระการกระแทกเริ่มต้น-หยุดบ่อย ๆ
5. กรงเหล็กกระจกเบาประกันการนําม้วนแบบเรียบร้อย ความสูญเสียการขัดขัดต่ําและการระบายความร้อนอย่างมีประสิทธิภาพสําหรับการใช้งานอุปกรณ์ตลอดระยะเวลา
6. ตัวเลือกที่สามารถปรับแต่งได้ประกอบด้วย การปิดประกอบ 2RS สองด้าน, C3 ขยายความสะอาด radial, เหล็กไร้ขัดสนิมถ้วยดึง, การตราเลเซอร์ OEM และความทนทานต่ออุณหภูมิสูงการเติมไขมัน

การปรับปรุงการใช้งานของเครื่องยนต์

4การใช้งาน

BK1516 / BK1516-RS / BK152116 ชุดห่อม้วนเข็มปิดปลายหลายสเปคนี้ตรงกันอย่างกว้างขวางสําหรับอุปกรณ์อุตสาหกรรมเบาและกลางขนาดเล็กดังต่อไปนี้:

• กล่องเกียร์ลดขนาดเล็ก, กล่องส่งขนาดเล็ก กล่องหลุมตาบอด
• เครื่องมือไฟฟ้ามือ ถือ เครื่องจักรกลสวนขนาดเล็ก และชิ้นส่วนเคลื่อนไหวหมุนการเกษตรเบา
• เครื่องช่างผ้า เครื่องพิมพ์ขนาดเล็ก เครื่องยืดลวดลื่น
• อัตโนมัติกลไกเลื่อนเชิงเส้นขนาดเล็กและส่วนประกอบการตั้งตําแหน่งแกนแคม
• วาล์วควบคุมไฮดรอลิกขนาดเล็ก เครื่องปั๊มน้ําขนาดเล็ก เครื่องรวมเลื่อนหมุนเบา
• อะไหล่สํารองในตลาดหลังการขายสําหรับอุปกรณ์บรรทุกม้วนเข็มถ้วยที่ลากปลายปิดขนาดกลาง 15 มม.

โซลูชั่นที่เหมาะสมหลายตัวเลือกสําหรับพัสดุส่งอุตสาหกรรมปลายหลุมหูบอดที่มีพื้นที่ติดตั้งจํากัด

5. ทําไมต้องเลือก GQZ Bearing

1. 25 ปีของอาชีพ BK ซีรีส์ปิดท้ายถ้วยดึงเข็มกลัดการผลิตประสบการณ์
2. รุ่นสามรุ่นที่เปลี่ยนกันได้อย่างสมบูรณ์แบบจากมิติกับหัก BK15 แบบมาตรฐานสากล, ความอดทนมิติและตัวชี้วัดการทํางานของภาระที่ตรงกัน
3. บริการที่กําหนดเอง OEM & ODM ครบถ้วน รองรับการปรับประทับสองด้าน, เปลือกสแตนเลสและการปรับปรุงความสะอาดพิเศษ
4. การตรวจสอบอย่างเข้มงวดในกระบวนการทั้งหมด: การทดสอบความแข็งแรงของวัสดุพรู, ความแม่นยําในการตีพิมพ์ถ้วยที่ดึง, ความแน่นของการปิดและการทดสอบวงจรความอ่อนเพลียจากภาระไดนามิก ก่อนการจัดส่ง
5. ทีมงานวิศวกรรมหมุนมืออาชีพให้ความอดทนห้องพักรูบอดและการตรงกัน hardness shaft การแนะนําการติดตั้งภายใน 24 ชั่วโมง
6. เส้นการประกอบผลิตขนาดใหญ่ที่มั่นคงที่มีราคาขายส่งปลีกส่วนใหญ่ที่คุ้มค่าสําหรับผู้ผลิตเครื่องจักรและอุปกรณ์ระยะยาว

เรามุ่งเน้นการทํางานที่สามารถวางตําแหน่งตัวเองได้ในแกนที่น่าเชื่อถือได้ อายุการใช้งานยาวนาน และการร่วมมือชนะ-ชนะระยะยาวที่มั่นคงกับผู้ซื้ออุตสาหกรรมทั่วโลก

6การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีของวัสดุแพร่และความแข็งของพื้นผิวของเหล็กที่มีโครม GCr15
• การแปรรูปการถักลึก, การปรับและการปรับปรุงการแปรรูปสําหรับถ้วยถักภายนอกที่ปิดเข้าด้วยกัน
• กระบวนการบําบัดความร้อนในอุณหภูมิคงที่ เพื่อทําให้ความเครียดภายในโลหะมั่นคงและเพิ่มความทนทานต่อการสกัดผิว
• การทดสอบการทํางานอย่างครบถ้วน: ความเป็นเรียลคลิเรนซ์แบบเดียวกัน ความสม่ําเสมอของการจัดวางม้วนเข็ม ความสามารถในการแบกภาระแบบไดนามิก/สแตตติก และความทนทานต่อฝุ่นของรัด RS
• การตรวจสอบการประกอบม้วนแบบเดียวกัน และการตรวจสอบมิติและลักษณะแบบแยกแยกสําหรับแต่ละรุ่น ก่อนการบรรจุและการจัดส่งแบบป้องกันสนิม

แต่ละชุดของหมุนผ่านการทดสอบความทนทานวงจร reciprocating แบบตัวอย่างเต็ม เพื่อรับประกันการทํางานที่มั่นคงของภาระ radial หนักในบ้านรูบตาบอด

7รับคําพูดตอนนี้

หากคุณต้องการคุณภาพสูง BK1516 แบบเปิด, BK1516-RS ปิดเดียวและ BK152116 หนาภาระหนักปิดปลายถุงยางเข็มถุงยางสําหรับกล่องเกียร์ขนาดเล็กและอุปกรณ์เครื่องมือไฟฟ้าส่งสอบถามเราโดยตรง.
คุณจะได้รับบริการสนับสนุนทางมืออาชีพครบถ้วนหลังจากส่งคําถาม:

• การตอบกลับอัตราการเสนอราคาของโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• ความอดทนของบ้านหลุมตาบอด 1 ต่อ 1 & ปริมาตรความแข็งของแกร่งที่ตรงกัน การแนะนําที่ตรงกันโดยช่างหมุนมืออาชีพ
• ข้อเสนอทางแก้ไขหลอดสอดคล้องที่กําหนดเอง รวมถึงรุ่น RS แบบปิดสองแบบ และตัวเลือกถ้วยดึงกันสนิมจากสแตนเลส
• ราคาขายปลีกตรงโรงงานที่แข่งขันสําหรับการสั่งซื้อผสมผสานสามรุ่น

ส่งปริมาณการซื้อที่ต้องการของคุณของแต่ละรุ่นและสิ่งแวดล้อมการทํางานของอุปกรณ์เพื่อได้รับคําอ้างอิงทางการรายละเอียด

8. FAQ

คําถามที่ 1: สิ้นท้าย RS หมายถึงอะไรใน BK1516-RS?
A1: RS อ้างอิงถึงเครื่องปิดยางสัมผัส NBR ที่มีปากเดียวติดตั้งที่ปลายเปิดของล่างปิดที่ปิด, ใช้ในการปิดฝุ่น, น้ําเย็นและความชื้นเบา

Q2: ความแตกต่างหลักระหว่าง BK1516 และ BK152116 คืออะไร?
A2: ขนาด Fw และขนาดเส้นผ่าตัดภายนอกสอดคล้องอย่างสมบูรณ์; BK152116 ใช้ลายวางม้วนเข็มหนาหนาเพื่อปรับปรุงการตั้งภาระ radial dynamic และ static ได้มากเหมาะสําหรับสภาพการทํางานแรงกระแทกภาระหนัก.

Q3: หมุน BK ซีรีย์สามารถทํางานได้หรือไม่
A3: ไม่แนะนํา. พื้นผิวสัมผัสของแกนที่ตรงกันต้องบรรลุความแข็งในการดับ HRC60?? 64 ด้วยการผสมผสานกระจกเพื่อใช้เป็นเส้นทางในและหลีกเลี่ยงความล้มเหลวของการบดเร็วของหมุน.
