ขนาด 10x14x10 มิลลิเมตร แบบปิดข้างเดียว แบบเล็บม้วนเข็ม BK1010 BK1010-RS BK101410

1. ภาพรวมผลิตภัณฑ์

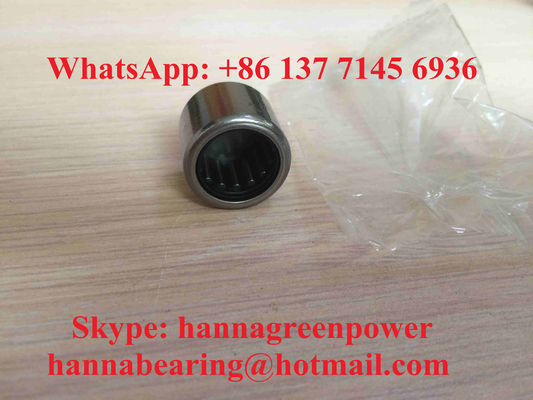

BK1010, BK1010-RS และ BK101410 เป็นตลับลูกปืนเมตริกแบบแถวเดียวแบบปิดปลายพร้อมถ้วยดึงแบบเข็ม ไม่มีวงแหวนใน ขนาดแกนกลางมาตรฐาน Fw=10 มม. เส้นผ่านศูนย์กลางภายในลูกกลิ้ง, เส้นผ่านศูนย์กลางภายนอก D=14 มม., ความกว้างรวม C=10 มม. แตกต่างกันไปตามการออกแบบซีลและการจัดเรียงลูกกลิ้ง ซีรีส์ BK นี้ใช้ถ้วยเหล็กปั๊มขึ้นรูปในตัวพร้อมฝาปิดปลายด้านเดียว ซึ่งให้การจำกัดแนวแกนอัตโนมัติภายในโครงเรือนแบบรูบอด ขจัดแหวนสแน็ป เพลาปลาย และฝาครอบปลายเพิ่มเติมเพื่อลดขั้นตอนการประกอบ

• BK1010: แบบมาตรฐาน ความกว้าง 10 มม. แบบเปิด ไม่มีซีลยาง การกระจายความร้อนดีเยี่ยมสำหรับสภาพแวดล้อมการทำงานในร่มที่สะอาดและแห้ง
• BK1010-RS: ความกว้าง 10 มม. ซีลยางสัมผัส RS แบบลิ้นเดี่ยว NBR ที่ด้านเปิด ป้องกันฝุ่นละเอียด น้ำมันตัด และความชื้นเล็กน้อยสำหรับโรงงานผลิตที่มีมลพิษเล็กน้อย
• BK101410: การจัดเรียงเข็มหนาแน่นเต็มรูปแบบ 10 มม. โดยไม่มีช่องเปิด พื้นที่สัมผัสที่ใหญ่ขึ้นเพื่ออัปเกรดความสามารถในการรับแรงเรเดียลแบบไดนามิกและสแตติกสำหรับสภาวะรับแรงกระแทกสูง

โครงเหล็กบางปั๊มขึ้นรูปช่วยแยกเข็มลูกกลิ้งหนาแน่นอย่างสม่ำเสมอเพื่อให้ได้ความสามารถในการรับแรงเรเดียลสูงพิเศษภายใต้หน้าตัดเรเดียลที่แคบมาก พื้นผิวเพลาที่ติดตั้งต้องผ่านการชุบแข็งและขัดเงาแบบกระจกเพื่อทำหน้าที่เป็นรางวิ่งด้านใน ซีรีส์นี้รับเฉพาะแรงเรเดียลบริสุทธิ์ ใช้กันอย่างแพร่หลายสำหรับกระปุกเกียร์ขนาดเล็ก เครื่องมือไฟฟ้าแบบมือถือ ลูกกลิ้งแรงดึงสิ่งทอ ชิ้นส่วนเลื่อนแบบรูบอดอัตโนมัติ วาล์วไฮดรอลิกขนาดเล็ก และชุดประกอบตำแหน่งปลายเพลาเครื่องจักรกลเกษตรเบาที่มีข้อจำกัดด้านพื้นที่เรเดียลที่เข้มงวด

รับใบเสนอราคาภายใน 24 ชั่วโมงสำหรับโครงการของคุณ

2. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์พื้นฐานมาตรฐาน

Fw (เส้นผ่านศูนย์กลางภายในชุดเข็ม): 10 มม.
เส้นผ่านศูนย์กลางภายนอก D: 14 มม.
ความกว้างรวม C: 10 มม.
โครงสร้าง: ตลับลูกปืนเมตริกแบบแถวเดียวแบบปิดปลายพร้อมถ้วยดึง ไม่มีวงแหวนใน ตัวยึดลูกกลิ้งเหล็กปั๊มขึ้นรูป
วัสดุ: ถ้วยดึงและลูกกลิ้งเข็ม เหล็กกล้าลูกปืนโครเมียมคาร์บอนสูง GCr15
ระยะห่างเรเดียลมาตรฐาน: CN ระยะห่างปกติ
ความเร็วรอบจำกัดจาระบีอ้างอิง: 19500 รอบต่อนาที
ความเร็วรอบจำกัดการหล่อลื่นด้วยน้ำมัน: 24800 รอบต่อนาที
ความแข็งของเพลาที่เข้ากันได้ที่ต้องการ: HRC60–64 พร้อมการขัดเงาแบบกระจก
รัศมีมุมเอียงขั้นต่ำ r: 0.4 มม.

BK1010

การซีล: ฝาปิดปลายด้านเดียวแบบปิด ด้านตรงข้ามเปิดโดยไม่มีซีล
แรงไดนามิก Cr: 4920 N
แรงสแตติก Cor: 6350 N
ขีดจำกัดแรงล้า Pu: 1080 N
น้ำหนักสุทธิ: 0.0036 กก.

BK1010-RS

การซีล: ฝาปิดปลายด้านเดียว + ซีลยางสัมผัส RS แบบลิ้นเดี่ยวที่ด้านเปิด
แรงไดนามิก Cr: 4680 N
แรงสแตติก Cor: 6090 N
ขีดจำกัดแรงล้า Pu: 1030 N
น้ำหนักสุทธิ: 0.0038 กก.

BK101410

การซีล: โครงสร้างถ้วยปิดแบบหนาแน่นเต็มรูปแบบโดยไม่มีช่องเปิด
แรงไดนามิก Cr: 5750 N
แรงสแตติก Cor: 7420 N
ขีดจำกัดแรงล้า Pu: 1210 N
น้ำหนักสุทธิ: 0.0041 กก.
แบบไดเมนชันที่สมบูรณ์และข้อมูลโหลดทางเทคนิคเต็มรูปแบบของทั้งสามรุ่นมีให้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. การออกแบบการจัดตำแหน่งตัวเองด้วยฝาปิดปลายในตัว กดเข้ากับโครงเรือนแบบรูบอดโดยตรงโดยไม่ต้องใช้อุปกรณ์ยึดแนวแกนเพิ่มเติม ลดปริมาณส่วนประกอบและต้นทุนแรงงานในการประกอบ
2. หน้าตัดเรเดียลที่บางเป็นพิเศษช่วยลดพื้นที่ที่อุปกรณ์ครอบครองในแนวเรเดียล ตอบสนองความต้องการการออกแบบโครงสร้างการส่งกำลังขนาดเล็กได้อย่างสมบูรณ์แบบ
3. สามรุ่นโครงสร้างเสริม (เปิด / ซีล RS เดี่ยว / หนาแน่นรับแรงสูง) ครอบคลุมสภาวะการทำงานหลัก: แห้งสะอาด ชื้น มีฝุ่น และสภาวะรับแรงกระแทกสลับสูง
4. การจัดเรียงเข็มลูกกลิ้งหนาแน่นให้ความแข็งแรงและความสามารถในการรับแรงเรเดียลที่โดดเด่น การทำงานด้วยความเร็วปานกลางที่เสถียรและต่อเนื่องภายใต้แรงกระแทกจากการสตาร์ท-หยุดบ่อยครั้ง
5. โครงเหล็กปั๊มขึ้นรูปน้ำหนักเบาช่วยให้การนำทางลูกกลิ้งสม่ำเสมอ ลดการสูญเสียแรงเสียดทาน และการกระจายความร้อนที่มีประสิทธิภาพสำหรับการทำงานของอุปกรณ์อย่างต่อเนื่องเป็นเวลานาน
6. ตัวเลือกที่ปรับแต่งได้ ได้แก่ ซีลคอมโพสิต 2RS สองด้าน ระยะห่างเรเดียล C3 ที่เพิ่มขึ้น ถ้วยดึงสแตนเลสกันสนิม การทำเครื่องหมายด้วยเลเซอร์ OEM และการเติมจาระบีทนการสึกหรอที่อุณหภูมิสูง

ลดความซับซ้อนของกระบวนการผลิตโครงเรือนแบบรูบอดได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของชุดส่งกำลังขนาดเล็กที่ปลายเพลา

4. การใช้งาน

ชุดตลับลูกปืนเมตริกแบบปิดปลายพร้อมถ้วยดึงแบบเข็ม BK1010 / BK1010-RS / BK101410 นี้เข้ากันได้ดีกับอุปกรณ์อุตสาหกรรมขนาดเล็กและขนาดกลางที่กะทัดรัดดังต่อไปนี้:
กระปุกเกียร์ลดขนาดเล็ก ชุดประกอบปลายเพลาแบบรูบอดของกล่องส่งกำลังขนาดเล็ก
เครื่องมือไฟฟ้าแบบมือถือ เครื่องจักรขนาดเล็กในสวน และชิ้นส่วนหมุนของเครื่องจักรกลเกษตรเบา
เครื่องทอผ้า หน่วยลูกกลิ้งแรงดึงเลื่อนของอุปกรณ์การพิมพ์ขนาดเล็ก
กลไกเลื่อนเชิงเส้นขนาดเล็กอัตโนมัติและส่วนประกอบการจัดตำแหน่งเพลาลูกเบี้ยว
วาล์วควบคุมไฮดรอลิกขนาดเล็ก ชุดประกอบการหมุนเลื่อนน้ำหนักเบาของปั๊มน้ำขนาดเล็ก
อะไหล่ทดแทนหลังการขายสำหรับอุปกรณ์ตลับลูกปืนเมตริกแบบปิดปลายพร้อมถ้วยดึงที่มีเส้นผ่านศูนย์กลางภายใน 10 มม.
โซลูชันตลับลูกปืนรับแรงเรเดียลสูงแบบหลายตัวเลือกที่เหมาะสำหรับอุปกรณ์ส่งกำลังอุตสาหกรรมที่ปลายเพลาแบบรูบอดซึ่งมีพื้นที่ติดตั้งจำกัด

5. ทำไมต้องเลือก GQZ Bearing

• ประสบการณ์ 25 ปีในการผลิตตลับลูกปืนเมตริกแบบปิดปลายพร้อมถ้วยดึงซีรีส์ BK แบบมืออาชีพ
• สามรุ่นสามารถเปลี่ยนขนาดได้อย่างสมบูรณ์กับตลับลูกปืนมาตรฐานสากลซีรีส์ BK10 ความคลาดเคลื่อนของมิติและตัวบ่งชี้ประสิทธิภาพการรับแรงที่สอดคล้องกัน
• บริการปรับแต่ง OEM และ ODM ที่สมบูรณ์แบบ รองรับการซีลสองด้าน เปลือกสแตนเลส และการปรับแต่งระยะห่างพิเศษ
• การตรวจสอบที่เข้มงวดตลอดกระบวนการ: การทดสอบความแข็งของวัตถุดิบ ความแม่นยำในการปั๊มถ้วย ความแน่นของซีล และการทดสอบวงจรแรงล้าแบบไดนามิกก่อนจัดส่ง
• ทีมวิศวกรตลับลูกปืนมืออาชีพให้คำแนะนำเกี่ยวกับการติดตั้งความคลาดเคลื่อนของโครงเรือนแบบรูบอดและความแข็งของเพลาที่เข้ากันได้ภายใน 24 ชั่วโมง
• สายการผลิตจำนวนมากที่มั่นคง พร้อมราคาขายส่งจำนวนมากที่น่าสนใจสำหรับผู้ผลิตอุปกรณ์เครื่องจักรระยะยาว

เรามุ่งเน้นที่ประสิทธิภาพการจัดตำแหน่งตัวเองตามแนวแกนที่เชื่อถือได้ อายุการใช้งานยาวนาน และความร่วมมือระยะยาวที่มั่นคงแบบ win-win กับผู้ซื้ออุตสาหกรรมทั่วโลก

6. การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีของวัตถุดิบและความแข็งพื้นผิวของเหล็กกล้าลูกปืนโครเมียม GCr15
• การขึ้นรูปด้วยการดึง การตัดแต่ง และการขึ้นรูปที่แม่นยำสำหรับถ้วยดึงภายนอกแบบปิดปลายในตัว
• กระบวนการอบชุบด้วยอุณหภูมิคงที่เพื่อรักษาเสถียรภาพของความเค้นภายในโลหะและเพิ่มความต้านทานการสึกหรอของพื้นผิว
• การทดสอบประสิทธิภาพที่ครอบคลุม: ความสม่ำเสมอของระยะห่างเรเดียล ความสม่ำเสมอของการจัดเรียงเข็มลูกกลิ้ง ความสามารถในการรับแรงไดนามิก/สแตติก และความทนทานต่อการป้องกันฝุ่นของซีล RS
• การตรวจสอบการประกอบลูกกลิ้งที่สม่ำเสมอและการตรวจสอบมิติและรูปลักษณ์อีกครั้งสำหรับแต่ละรุ่นก่อนการบรรจุภัณฑ์ป้องกันสนิมและการจัดส่ง

ตลับลูกปืนทุกชุดผ่านการทดสอบความทนทานแบบวงจรซ้ำแบบสุ่มตัวอย่างเต็มรูปแบบ เพื่อรับประกันการทำงานภายใต้แรงเรเดียลหนักที่เสถียรในโครงเรือนแบบรูบอด

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการตลับลูกปืนเมตริกแบบปิดปลายพร้อมถ้วยดึงชนิดเปิด BK1010, BK1010-RS แบบซีลเดี่ยว และ BK101410 แบบหนาแน่นรับแรงสูงสำหรับกระปุกเกียร์ขนาดเล็กและอุปกรณ์เครื่องมือไฟฟ้า โปรดส่งคำถามของคุณมาให้เราโดยตรง
คุณจะได้รับบริการสนับสนุนระดับมืออาชีพเต็มรูปแบบหลังจากส่งคำถาม:

• การตอบกลับใบเสนอราคาจากโรงงานอย่างเป็นทางการอย่างรวดเร็วภายใน 24 ชั่วโมง
• คำแนะนำการจับคู่พารามิเตอร์ความคลาดเคลื่อนของโครงเรือนแบบรูบอดและความแข็งของเพลาที่เข้ากันได้แบบตัวต่อตัวโดยวิศวกรตลับลูกปืนมืออาชีพ
• ข้อเสนอโซลูชันตลับลูกปืนที่ปรับแต่งได้ รวมถึงรุ่นซีล RS สองด้านและตัวเลือกถ้วยดึงสแตนเลสกันสนิม
• ราคาขายส่งจำนวนมากจากโรงงานโดยตรงที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากแบบผสมสามรุ่น

ส่งปริมาณการซื้อที่ต้องการของแต่ละรุ่นและสภาพแวดล้อมการทำงานของอุปกรณ์เพื่อรับใบเสนอราคาอย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

Q1: ตัวอักษรต่อท้าย RS ย่อมาจากอะไรใน BK1010-RS?
A1: RS หมายถึงซีลยางสัมผัส NBR แบบลิ้นเดี่ยวที่ติดตั้งที่ปลายเปิดของตลับลูกปืนแบบปิดปลาย ใช้เพื่อป้องกันฝุ่น น้ำยาหล่อเย็น และความชื้นเล็กน้อย

Q2: ความแตกต่างหลักระหว่าง BK1010 และ BK101410 คืออะไร?
A2: มิติ Fw และเส้นผ่านศูนย์กลางภายนอกเหมือนกันทุกประการ BK101410 ใช้การจัดเรียงเข็มลูกกลิ้งหนาแน่นพิเศษเพื่อปรับปรุงอัตราการรับแรงเรเดียลแบบไดนามิกและสแตติกอย่างมาก เหมาะสำหรับสภาวะการทำงานที่รับแรงกระแทกสูง

Q3: ตลับลูกปืนซีรีส์ BK สามารถทำงานได้โดยไม่มีเพลาที่ผ่านการชุบแข็งและเจียระไนหรือไม่?
A3: ไม่แนะนำ พื้นผิวสัมผัสของเพลาที่เข้ากันได้ต้องมีความแข็งจากการชุบ HRC60–64 พร้อมการขัดเงาแบบกระจกเพื่อทำหน้าที่เป็นรางวิ่งด้านในและหลีกเลี่ยงความล้มเหลวจากการสึกหรอของตลับลูกปืนอย่างรวดเร็ว
