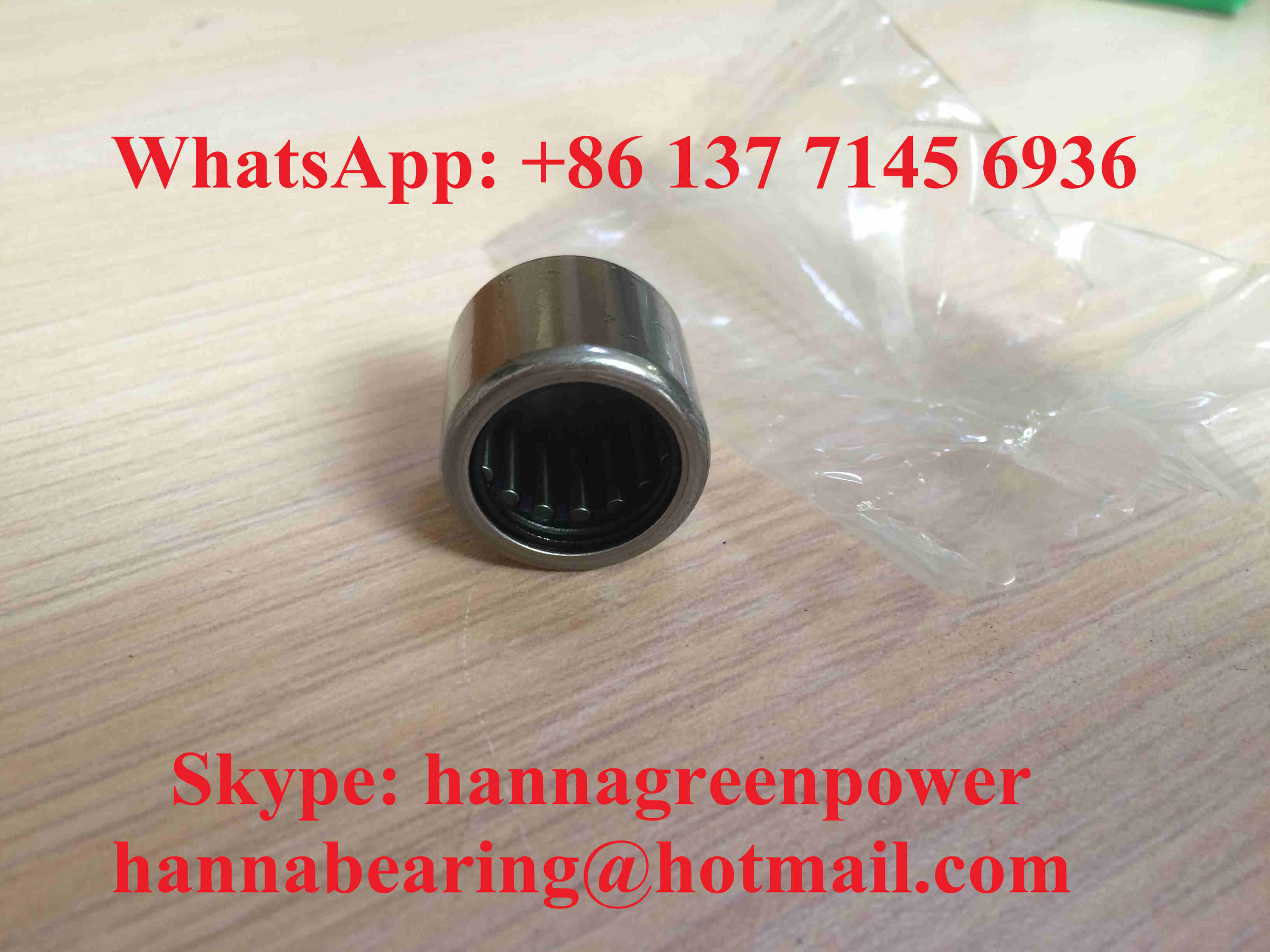

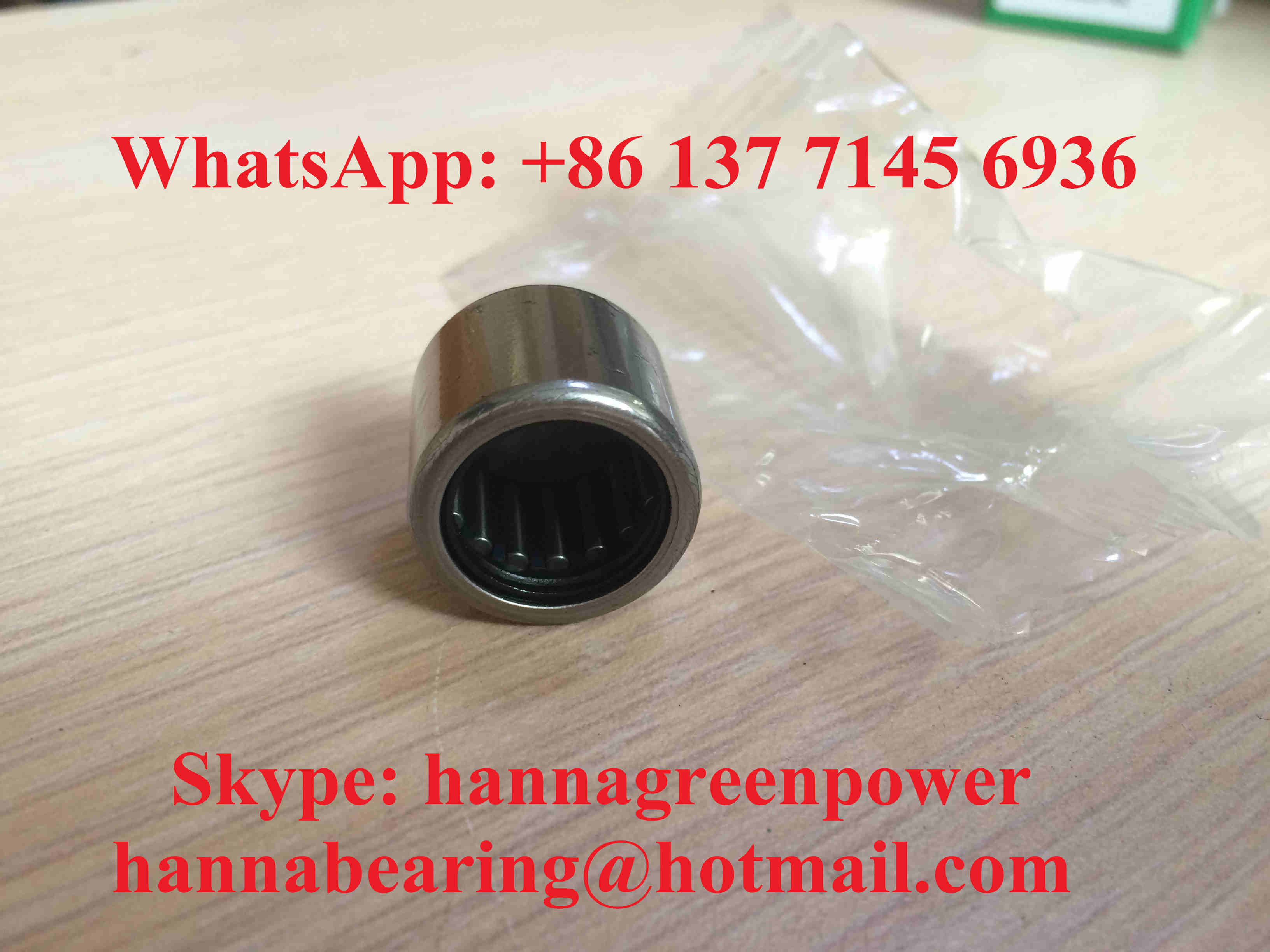

BK1015 BK1015-RS BK101415 กระปุกม้วนเข็มที่มีปลายปิด ถ้วยดึง

1.ภาพรวมสินค้า

BK1015, BK1015-RS และ BK101415 เป็นหมุนม้วนเข็มแก้วแบบเมตรที่มีแถวเดียวที่ปิดและถูกดึงโดยไม่มีวงแหวนภายใน ขนาดแกนเดียวกัน Fw = 10mm กว้างภายในกระบอกม้วน กว้างภายนอก D = 14mmความกว้างทั้งหมด C=15mm, ที่แตกต่างกันโดยโครงสร้างการปิดและการจัดวางม้วน. BK ซีรี่ย์นํามาใช้ถ้วยนอกเหล็ก stamped หนึ่งชิ้นบูรณาการซึ่งทําความเข้าใจความจํากัดแกนทางอัตโนมัติในเรือนหลุมตาบอด, การกําจัดแหวน snap เพิ่มเติม, ไหล่แกนและส่วนปิดปลายเพื่อทําให้กระบวนการประกอบง่าย

• BK1015: ประเภทปลายเปิดแบบมาตรฐานความกว้าง 15 มิลลิเมตร, ไม่มีรัดยาง, การระบายความร้อนที่โดดเด่นสําหรับสภาพแวดล้อมโรงงานภายในที่สะอาดและแห้ง;
• BK1015-RS: เสายาง RS NBR ขนาด 15 mm หน้าเปิด ปิดฝุ่นละเอียด, น้ํายาตัดและความชื้นเบาสําหรับฉากการผลิตที่มีปนเปื้อนเล็กน้อย
• BK101415: การวางวางม้วนเข็มหนาเต็ม 15 มม ไม่มีช่องว่างเปิด พื้นที่สัมผัสที่ใหญ่กว่าเพื่อปรับปรุงความสามารถในการบรรทุกแรงรังสีแบบไดนามิกและสแตตติกสําหรับสภาพการทํางานที่มีแรงกระแทกหนัก

อุปกรณ์พร้อมกับกรงเหล็กบาง stamped เพื่อแยกม้วนเข็มหนาอย่างเท่าเทียมกัน, ทําให้ความสามารถบรรทุก radial ultra-high ภายใต้ ultra- narrow radial cross-section.พื้นผิว shaft การติดตั้งที่ตรงกัน ต้องถูกดับและกระจก superfinished เพื่อให้บริการเป็นเส้นทาง raceway ภายใน. ซีรี่ย์นี้เพียงรับภาระเรเดียลบริสุทธิ์, ใช้อย่างแพร่หลายกับกล่องเกียร์ขนาดเล็ก, เครื่องมือไฟฟ้ามือถือ, รอลเลอร์ความดันทอทคิทเทชิน, อัตโนมัติส่วนประกอบหลุมบอดวาล์วไฮดรอลิกขนาดเล็กและเครื่องจักรเกษตรลักษณ์เบา กลุ่มวางตําแหน่งปลายแกนที่มีข้อจํากัดพื้นที่รัศมีอย่างเข้มงวด.

รับข้อเสนอราคาภายใน 24 ชั่วโมงสําหรับโครงการของคุณ

2รายละเอียดเทคนิค

ปริมาตรมาตรฐานฐานฐานรวม

• Fw (กว้างภายในชุดเข็ม): 10 mm
• กว้างนอก D: 14 mm
• ความกว้างรวม C: 15 มม.
• โครงสร้าง: แถวเดียวที่ปิดปลาย ถุงเข็มถ้วยดึง ไม่มีแหวนภายใน
• วัสดุ: กระปุกถ้วยและเข็มที่ดึง GCr15 เหล็กคลอมคาร์บอนสูง
• ความสะอาดระยะกลางแบบมาตรฐาน: ความสะอาดระยะกลางแบบ CN
• ความเร็วหมุนจํากัดไขมันมาตรฐาน: 19000 r/min
• ความเร็วหมุนที่จํากัดการปรับน้ํามัน: 24300 r/min
• ความแข็งแกร่งของแกนที่สมองที่ต้องการ: HRC60?? 64 พร้อมกระจก superfinishing
• ขั้นต่ํา r chamfer: 0.4 มม.

BK1015

• การปิด: หมวกล่างปิดเดียว ปิดปลายตรงข้ามโดยไม่ปิด
• ความจุไดนามิก Cr: 6800 N
• คอร์ภาระสแตติก: 8800 N
• ขั้นต่ําความเหนื่อย Pu: 1230 N
• น้ําหนักสุทธิ: 0.0062 กิโลกรัม

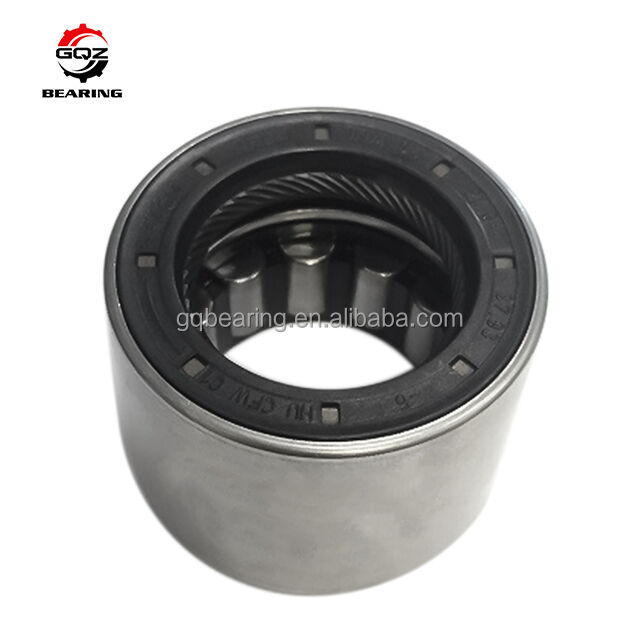

BK1015-RS

• การปิด: ปิดหมวกด้านล่าง + ปิดยางสัมผัส RS ตัวเดียวบนด้านเปิด
• ความจุไดนามิก Cr: 6550 N
• คอร์ภาระสแตติก: 8460 N
• ขั้นต่ําความเหนื่อย Pu: 1180 N
• น้ําหนักสุทธิ: 0.0065 kg

BK101415

• การปิด: โครงสร้างถ้วยกลมที่ปิดโดยครบถ้วยกลมที่หนาลงโดยไม่มีประตูเปิด
• ความจุไดนามิก Cr: 7620 N
• คอร์ภาระสแตติก: 9750 N
• ขั้นต่ําความอ่อนเพลียภาระ Pu: 1350 N
• น้ําหนักสุทธิ: 0.0069 kg

การออกแบบมิติครบถ้วนและข้อมูลภาระทางเทคนิคครบถ้วนของสามรุ่นมีให้บริการตามคําขอของลูกค้า

3ข้อดีสําคัญ

1. การออกแบบปิดปลายปิดที่ประกอบด้วยการวางตําแหน่งตนเอง, ติดตั้งโดยตรงในบ้านรูบตาบอดโดยไม่ต้องมีอุปกรณ์เสริมปรับตัวแกน, ลดจํานวนชิ้นส่วนและค่าแรงงานการประกอบอย่างมาก
2. Ultra-thin radial cross-section ลดพื้นที่ที่ครอบครองโดยเครื่องจักร radial เป็นอย่างน้อย, เหมาะสมกับความต้องการการออกแบบโครงสร้างการส่งขนาดเล็ก
3. สามแบบการก่อสร้างแบบเลือก (เปิด / RS เดี่ยวปิด / ความหนาของภาระหนัก) ครอบคลุมทุกสภาพการทํางานทั่วไป: สถานที่ทํางานที่สะอาดแห้ง, หนาวฝุ่นและแรงแรงกระแทกที่เปลี่ยนกัน
4. การจัดวางม้วนเข็มหนาแน่นให้ความแข็งแรง radial และความจุภาระที่ดีที่สุด, การทํางานต่อเนื่องระดับความเร็วกลางที่มั่นคงภายใต้ภาระการกระแทกเริ่มต้น-หยุดบ่อย ๆ
5. กรงเหล็กกระจกเบาประกันการนําม้วนแบบเรียบร้อย ความสูญเสียการขัดขัดต่ําและการระบายความร้อนอย่างมีประสิทธิภาพสําหรับการใช้งานอุปกรณ์ตลอดระยะเวลา
6. ตัวเลือกที่สามารถปรับแต่งได้ประกอบด้วย การปิดประกอบ 2RS สองด้าน, C3 ขยายความสะอาด radial, เหล็กไร้ขัดสนิมถ้วยดึง, การตราเลเซอร์ OEM และความทนทานต่ออุณหภูมิสูงการเติมไขมัน

การปรับปรุงการใช้งานของเครื่องยนต์

4การใช้งาน

BK1015 / BK1015-RS / BK101415 ชุดหางม้วนเข็มปิดปลายหลายสเปคนี้ถูกสอดคล้องกันอย่างกว้างขวางสําหรับอุปกรณ์อุตสาหกรรมขนาดเล็กและกลางดังต่อไปนี้:

• กล่องเกียร์ลดขนาดเล็ก, กล่องส่งขนาดเล็ก กล่องหลุมตาบอด
• เครื่องมือไฟฟ้ามือ ถือ เครื่องจักรกลสวนขนาดเล็ก และชิ้นส่วนเคลื่อนไหวหมุนการเกษตรเบา
• เครื่องช่างผ้า เครื่องพิมพ์ขนาดเล็ก เครื่องยืดลวดลื่น
• อัตโนมัติกลไกเลื่อนเชิงเส้นขนาดเล็กและส่วนประกอบการตั้งตําแหน่งแกนแคม
• วาล์วควบคุมไฮดรอลิกขนาดเล็ก เครื่องปั๊มน้ําขนาดเล็ก เครื่องรวมเลื่อนหมุนเบา
• อะไหล่สํารองในตลาดหลังการจําหน่ายสําหรับอุปกรณ์บรรทุกม้วนเข็มถ้วยที่ลากปิดปลาย 10 มม.

โซลูชั่นที่เหมาะสมหลายตัวเลือกสําหรับพัสดุส่งอุตสาหกรรมปลายหลุมหูบอดที่มีพื้นที่ติดตั้งจํากัด

5ทําไมต้องเลือก GQZ

• 25 ปีของอาชีพ BK ซีรีส์ปิดท้ายถ้วยดึงเข็มกลัดการผลิตประสบการณ์
• รุ่นสามรุ่นที่เปลี่ยนกันได้อย่างสมบูรณ์แบบจากมิติกับหัก BK10 แบบมาตรฐานสากล, ความอดทนมิติที่สม่ําเสมอและตัวชี้วัดการทํางานของภาระ
• บริการที่กําหนดเอง OEM & ODM ครบถ้วน รองรับการปรับประทับสองด้าน, เปลือกสแตนเลสและการปรับปรุงความสะอาดพิเศษ
• การตรวจสอบอย่างเข้มงวดในกระบวนการทั้งหมด: การทดสอบความแข็งแรงของวัสดุพรู, ความแม่นยําในการตีพิมพ์ถ้วยที่ดึง, ความแน่นของการปิดและการทดสอบวงจรความอ่อนเพลียจากภาระไดนามิก ก่อนการจัดส่ง
• ทีมงานวิศวกรรมหมุนมืออาชีพให้ความอดทนห้องพักรูบอดและการตรงกัน hardness shaft การแนะนําการติดตั้งภายใน 24 ชั่วโมง
• เส้นการประกอบผลิตขนาดใหญ่ที่มั่นคงที่มีราคาขายส่งปลีกส่วนใหญ่ที่คุ้มค่าสําหรับผู้ผลิตเครื่องจักรและอุปกรณ์ระยะยาว

เรามุ่งเน้นการทํางานที่สามารถวางตําแหน่งตัวเองได้ในแกนที่น่าเชื่อถือได้ อายุการใช้งานยาวนาน และการร่วมมือชนะ-ชนะระยะยาวที่มั่นคงกับผู้ซื้ออุตสาหกรรมทั่วโลก

6การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีของวัสดุแพร่และความแข็งของพื้นผิวของเหล็กที่มีโครม GCr15
• การแปรรูปการถักลึก, การปรับและการปรับปรุงการแปรรูปสําหรับถ้วยถักภายนอกที่ปิดเข้าด้วยกัน
• กระบวนการบําบัดความร้อนในอุณหภูมิคงที่ เพื่อทําให้ความเครียดภายในโลหะมั่นคงและเพิ่มความทนทานต่อการสกัดผิว
• การทดสอบการทํางานอย่างครบถ้วน: ความเป็นเรียลคลิเรนซ์แบบเดียวกัน ความสม่ําเสมอของการจัดวางม้วนเข็ม ความสามารถในการแบกภาระแบบไดนามิก/สแตตติก และความทนทานต่อฝุ่นของรัด RS
• การตรวจสอบการประกอบม้วนแบบเดียวกัน และการตรวจสอบมิติและลักษณะแบบแยกแยกสําหรับแต่ละรุ่น ก่อนการบรรจุและการจัดส่งแบบป้องกันสนิม

แต่ละชุดของหมุนผ่านการทดสอบความทนทานวงจร reciprocating แบบตัวอย่างเต็ม เพื่อรับประกันการทํางานที่มั่นคงของภาระ radial หนักในบ้านรูบตาบอด

7.ขอคําอ้างอิงตอนนี้

หากคุณต้องการคุณภาพสูง BK1015 แบบเปิด, BK1015-RS ปิดเดียวและ BK101415 หนาภาระหนักส่งสอบถามเราโดยตรง.

คุณจะได้รับบริการสนับสนุนทางมืออาชีพครบถ้วนหลังจากส่งคําถาม:

• การตอบกลับอัตราการเสนอราคาของโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• ความอดทนของบ้านหลุมตาบอด 1 ต่อ 1 & ปริมาตรความแข็งของแกร่งที่ตรงกัน การแนะนําที่ตรงกันโดยช่างหมุนมืออาชีพ
• ข้อเสนอทางแก้ไขหลอดสอดคล้องที่กําหนดเอง รวมถึงรุ่น RS แบบปิดสองแบบ และตัวเลือกถ้วยดึงกันสนิมจากสแตนเลส
• ราคาขายปลีกตรงโรงงานที่แข่งขันสําหรับการสั่งซื้อผสมผสานสามรุ่น

ส่งปริมาณการซื้อที่ต้องการของคุณของแต่ละรุ่นและสิ่งแวดล้อมการทํางานของอุปกรณ์เพื่อได้รับคําอ้างอิงทางการรายละเอียด

8.FAQ

Q1:หมายปลาย RS ใน BK1015-RS คืออะไร?
A1:RS หมายถึงเครื่องปิดยางสัมผัส NBR กระปุกเดียวที่ติดตั้งอยู่ปลายเปิดของล่างปิดที่ปิด, ใช้ในการปิดฝุ่น, น้ําเย็นและความชื้นเบา

Q2:ความแตกต่างหลักระหว่าง BK1015 และ BK101415 คืออะไร
A2:ขนาด Fw และขนาดกระจกภายนอกที่สอดคล้องกัน; BK101415 ใช้การจัดวางม้วนเข็มหนาหนา ซึ่งช่วยปรับปรุงการบรรทุกภาระ radial dynamic และ static ได้มากเหมาะสําหรับสภาพการทํางานแรงกระแทกภาระหนัก.

Q3:หมุน BK สามารถทํางานได้หรือไม่ โดยไม่มีแกนพื้นที่แข็ง?
A3:ไม่แนะนํา ด้านผิวสัมผัสของแกนที่สอดคล้องต้องบรรลุความแข็งในการดับ HRC60?? 64 ด้วยการผสมผสานกระจกเพื่อใช้เป็นเส้นทางในและหลีกเลี่ยงความล้มเหลวของการบดเร็วของหมุน
