E ซีรีส Rod M64*4 Excavato SI80ES 80x182x55mm ความเร็วสูงและเสียงต่ํา
หมุนกลมเป็นหมุนเลื่อนที่ปรับตัวเองสําหรับภาระหนัก. ทนทานกับภาระแรงกระแทกสูง, ผลิตภัณฑ์นี้เหมาะสมกับส่วนหมุนในภาระที่ช้าและหนัก.

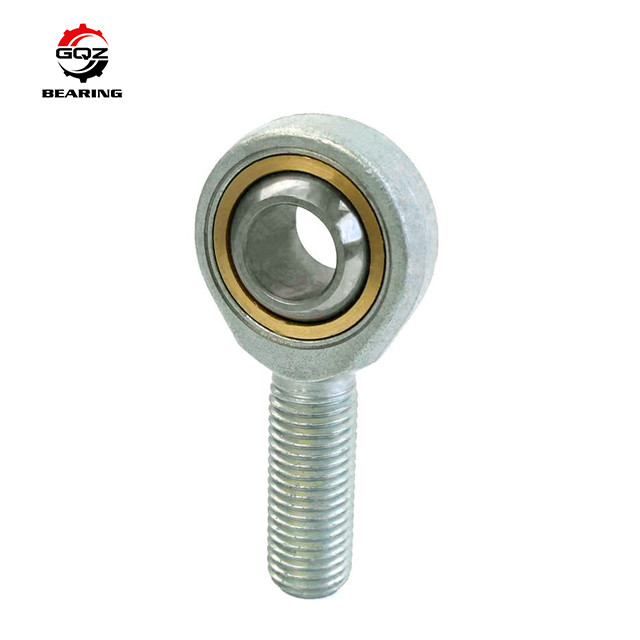

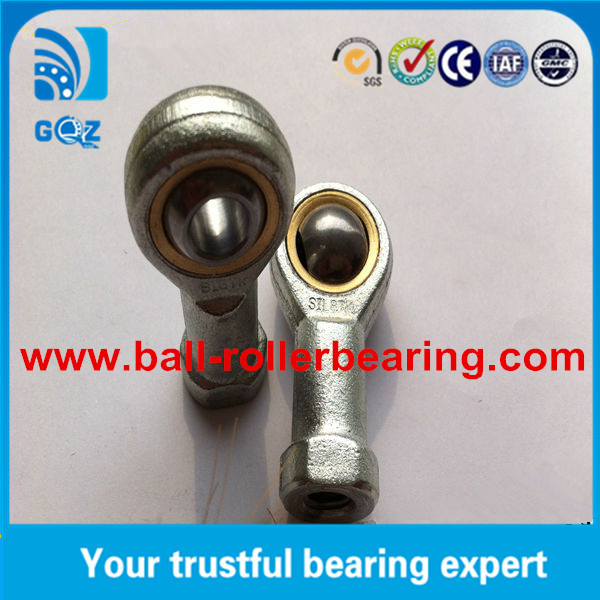

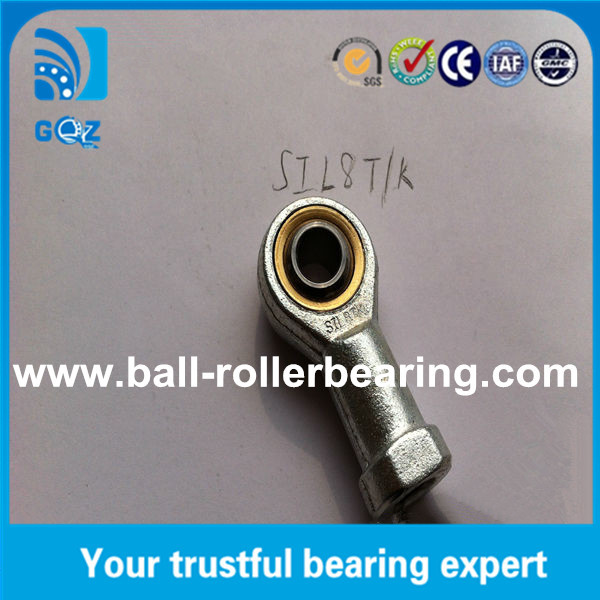

หมุนปลายแท่ง หรือที่รู้จักกันในชื่อหมุนฮีม (N. America) หรือหมุนโรส (U.K. และอื่น ๆ) เป็นหมุนหมุนหมุนกลไกสายดึง, หรือทุกที่ที่ต้องการสานต่อความแม่นยําเครื่องหมุนลูกบอลที่มีช่องเปิดที่ผ่านมุมบอลท์หรืออุปกรณ์การติดตั้งอื่น ๆ สามารถผ่านได้ถูกกดเข้าไปในกลมกล่องที่มีแกนหมุนติดส่วนที่มีเส้นสามารถเป็นเพศชายหรือเพศหญิงได้
1. ร่างสต๊อปที่มีเส้นใยสตรีขวาหรือซ้ายมือ
2. มันประกอบด้วยแผ่น radial ลูกกลมที่มี GE..E(s หรือ GE..ES 2RS และร่างสแตน
3พื้นผิวของกระดานกระดานที่เคลือบด้วยซีน ห้องของ SI.. ES มีรูปะทะหรือน้ํามันปะทะ
4. สําหรับเส้นทางด้านซ้าย โปรดเพิ่มย่อ "L" ตัวอย่างเช่น SIL 30 ES
5. สําหรับหมุน d≥15 SI..ES 2RS ยังมี เช่น SI 25 ES 2RS
6. หุบลูบริเคชั่นหรือน้ํามัน nipple ไม่พร้อมสําหรับขนาดที่ระบุ"*"
| SI..ES | ขนาด (mm) | อัตราการบรรทุก (kn) | น้ําหนัก (kg) | |||||
| ประเภท | d | B | C1 | d2 | a° | ดินามิก | สถาติ | |
| SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| ขนาด | มุม | ดินามิก | สถาติ | ||||||
| d(mm) | d2 ((mm) | B ((mm) | G(6H) | C1 ((Max) | h1 | C ((kn) | C0(kn) | ||
| 40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
