KWVE20B-V1-G3 รถขนส่งมาตรฐานสี่แถว KWVE20BV0G2 กล่องนําเส้น 20x63x30mm

1. ภาพรวมผลิตภัณฑ์

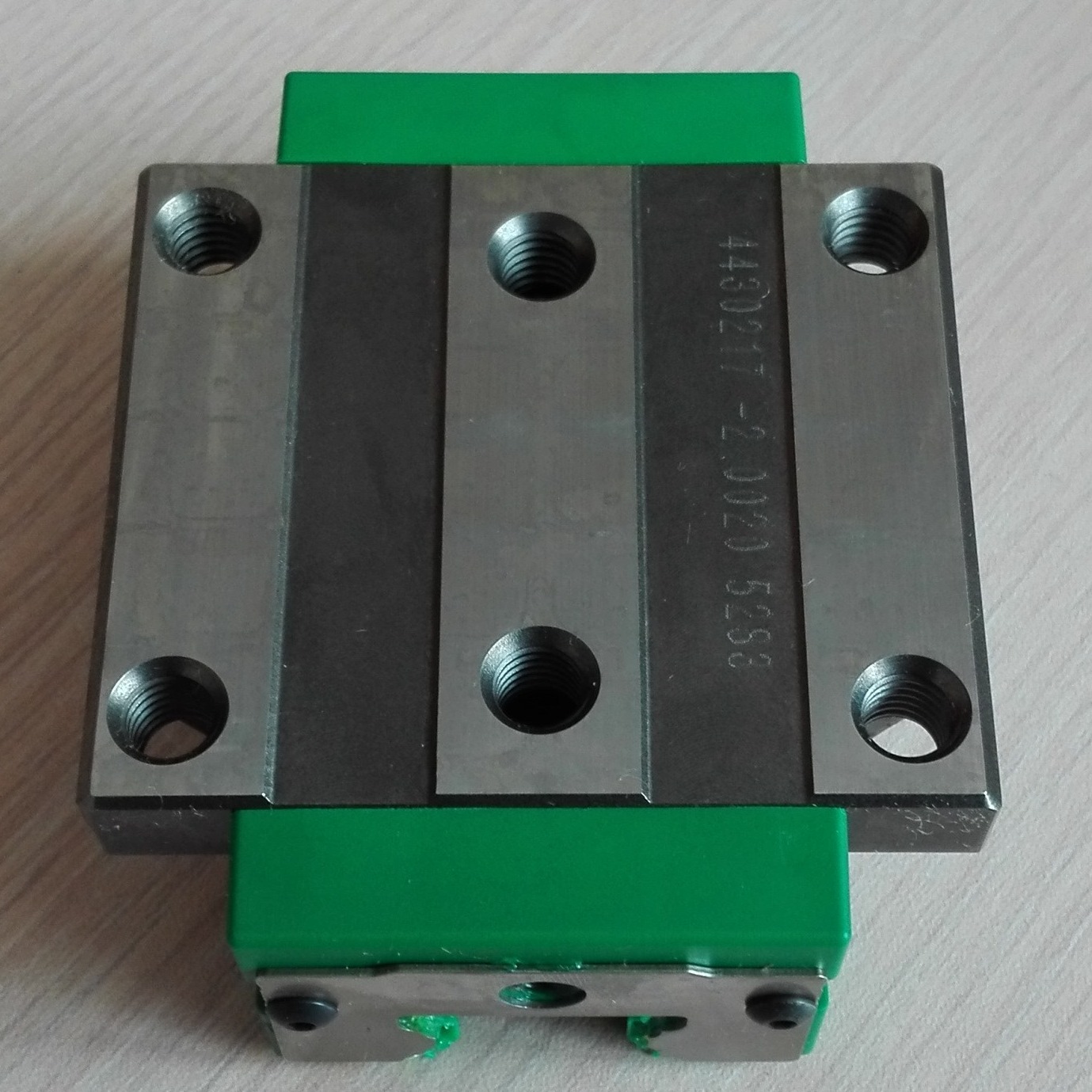

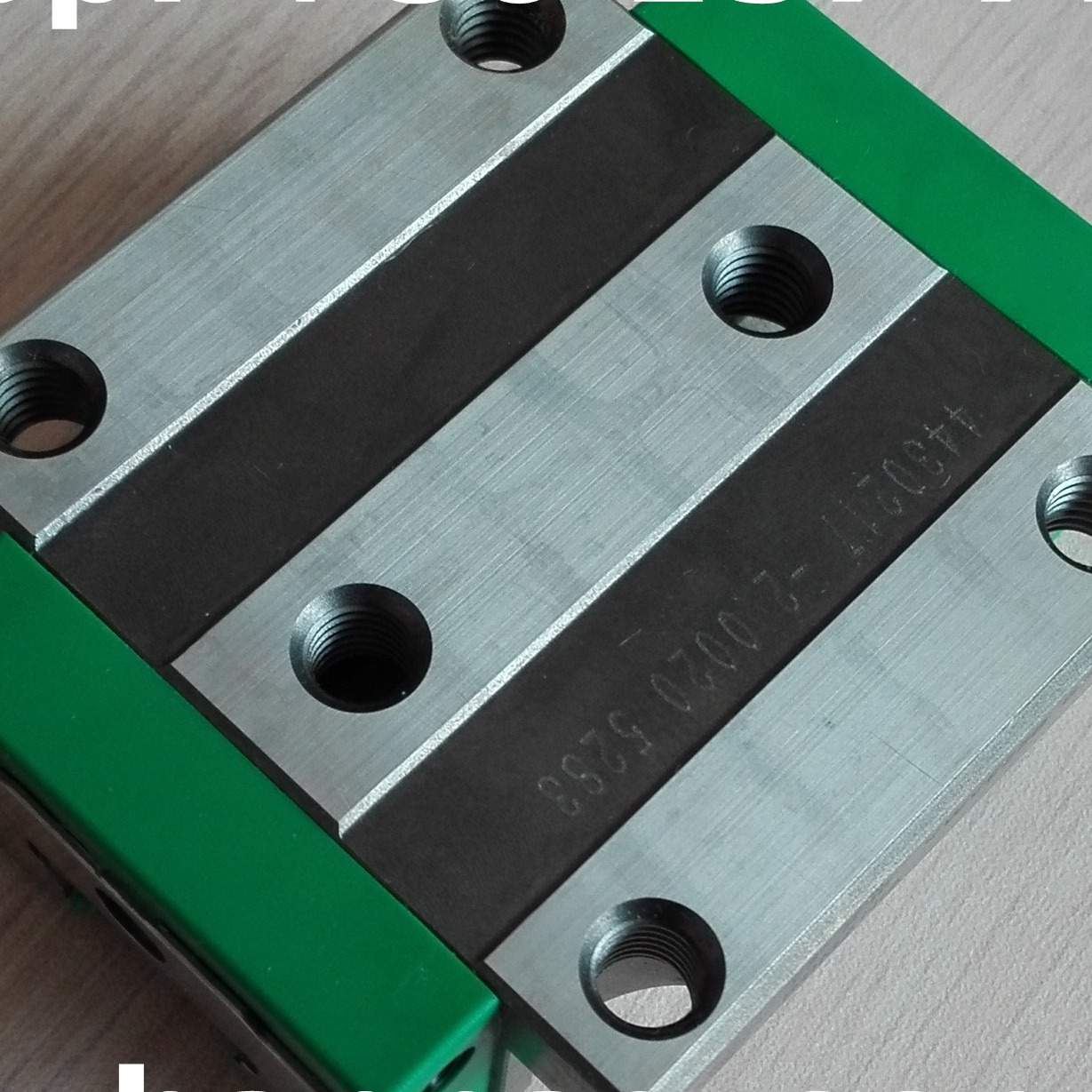

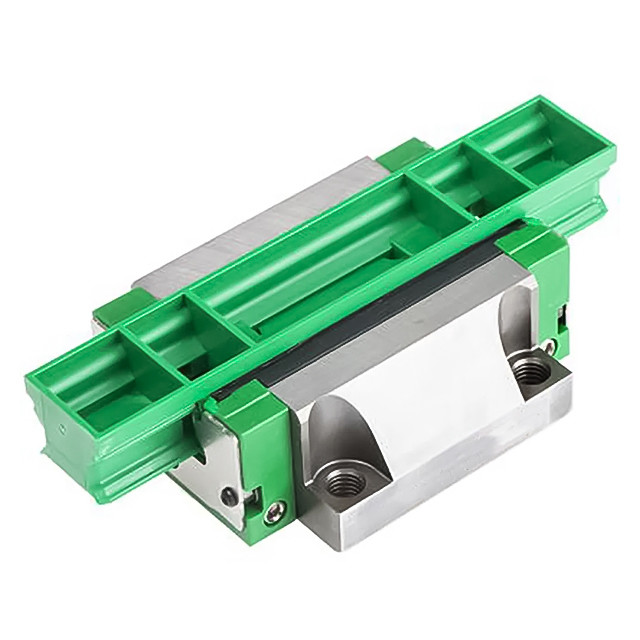

KWVE20B-V1-G3 คือ บล็อกรางลิเนียร์แบบลูกปืนหมุนเวียนสี่แถวหน้าแปลนมาตรฐาน KWVE ซีรีส์ของ Schaeffler INA ที่เข้ากันได้กับรางลิเนียร์กว้าง 20 มม. ใช้โครงสร้างการสัมผัสแบบลูกปืน 4 ลูกแบบ O-type 45° เพื่อให้รับน้ำหนักได้เท่ากันทั้งสี่ทิศทาง พร้อมการปรับพรีโหลด V1 เล็กน้อยเพื่อกำจัดระยะคลอนและเพิ่มความแข็งแรงในการเคลื่อนที่ เกรดความแม่นยำ G3 รับประกันความคลาดเคลื่อนในการวางตำแหน่งที่ต่ำมาก ซีลกันฝุ่นแบบคอมโพสิตสองชั้นป้องกันเศษโลหะ น้ำมันหล่อเย็น และฝุ่น จาระบี M5 ในตัวรองรับการหล่อลื่นออนไลน์ที่สะดวกโดยไม่ต้องถอดประกอบ รูยึดแบบทะลุที่ด้านบนของหน้าแปลนช่วยให้ติดตั้งได้อย่างยืดหยุ่นในรูปแบบอุปกรณ์แนวนอน แนวตั้ง และคว่ำ ใช้กันอย่างแพร่หลายสำหรับเครื่องมือเครื่องจักร CNC ความแม่นยำสูง อุปกรณ์อัตโนมัติอิเล็กทรอนิกส์ จิ๊กทดสอบ เครื่องจักรบรรจุภัณฑ์ และแพลตฟอร์มส่งกำลังเชิงเส้นความแม่นยำสูงที่ต้องการความแม่นยำสูงที่เสถียร

รับใบเสนอราคาภายใน 24 ชั่วโมงสำหรับโครงการของคุณ

2. ข้อมูลจำเพาะทางเทคนิค

แบบรูปทรงสมบูรณ์ ตารางความคลาดเคลื่อนความแม่นยำ และข้อมูลการคำนวณอายุการใช้งานมีให้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

• มาตรฐานความคลาดเคลื่อนความแม่นยำสูง G3 ความตรงยอดเยี่ยมและความแม่นยำในการวางตำแหน่งซ้ำ เหมาะสำหรับอุปกรณ์เครื่องจักรและตรวจจับความแม่นยำ
• พรีโหลดเล็กน้อย V1 ช่วยกำจัดระยะคลอนภายใน เพิ่มความแข็งแรงในการเคลื่อนที่ หลีกเลี่ยงการสั่นสะเทือนและการกระโดดภายใต้การเคลื่อนที่แบบสลับความเร็วปานกลาง
• การออกแบบรับน้ำหนักเท่ากันสี่ทิศทางแบบ O-type ความแข็งแรงสม่ำเสมอภายใต้โหลดแบบผสมแนวรัศมี แนวรัศมีสวนทาง และแนวข้าง การติดตั้งหลายมุมโดยไม่สูญเสียประสิทธิภาพ
• โครงสร้างหน้าแปลนแบบกว้างเพิ่มพื้นที่สัมผัสการติดตั้ง การยึดที่มั่นคงบนอุปกรณ์แผ่นบางโดยไม่ต้องใช้บล็อกรองรับเพิ่มเติม
• ระบบซีลคอมโพสิตสองชั้นแยกน้ำมันหล่อเย็นของโรงงาน เศษโลหะ และฝุ่น จาระบีลิเธียมอายุการใช้งานยาวนานที่เติมไว้ล่วงหน้าเพื่อยืดรอบการบำรุงรักษา
• ตัวเลือกที่ปรับแต่งได้: พรีโหลดปานกลาง V2, เกรดความแม่นยำพิเศษ G4, ซีลกันฝุ่น UU หนา, รุ่นสแตนเลสป้องกันการกัดกร่อน, การทำเครื่องหมายด้วยเลเซอร์ OEM, ความยาวรางตัดคงที่ตามต้องการ

ปรับปรุงความแม่นยำในการประมวลผลอุปกรณ์และลดเวลาหยุดทำงานสำหรับการบำรุงรักษาระบบเชิงเส้นได้อย่างมีประสิทธิภาพ

4. การใช้งาน

บล็อกรางลิเนียร์หน้าแปลนความแม่นยำ KWVE20B-V1-G3 นี้เข้ากันได้ดีกับอุปกรณ์อุตสาหกรรมความแม่นยำสูงดังต่อไปนี้:

• เครื่องแกะสลัก CNC ขนาดเล็ก เครื่องกัด และชุดประกอบแกนป้อนเครื่องกลึง
• อุปกรณ์ประกอบอัตโนมัติอิเล็กทรอนิกส์ 3C, แขนยกและจิ๊กทดสอบความแม่นยำ
• อุปกรณ์ทดสอบอัตโนมัติทางการแพทย์, แพลตฟอร์มเลื่อนความแม่นยำในห้องปฏิบัติการ และอุปกรณ์ตรวจสอบ
• เครื่องจักรบรรจุภัณฑ์อาหาร การพิมพ์ และกลไกการเคลื่อนที่ความเร็วสูงของเครื่องจักรสิ่งทอ
• อุปกรณ์ตัดความแม่นยำงานไม้ และหน่วยเลื่อนเชิงเส้นเสริมการฉีดขึ้นรูป
• อะไหล่ทดแทนสำหรับระบบรางลิเนียร์ความแม่นยำ INA KWVE ซีรีส์ 20 มม. ที่นำเข้า

โซลูชันสไลเดอร์ลิเนียร์พรีโหลดเล็กน้อยความแม่นยำสูงในอุดมคติสำหรับสายการผลิตอัตโนมัติและเครื่องจักรความแม่นยำ

5. ทำไมต้องเลือก GQZ Bearing

• ประสบการณ์ 25 ปีในการผลิตบล็อกรางลิเนียร์แบบเปลี่ยนได้ KWVE ซีรีส์ INA
• ผลิตภัณฑ์เข้ากันได้กับมิติของ KWVE20 ซีรีส์ดั้งเดิมอย่างสมบูรณ์ เข้ากันได้กับรางลิเนียร์กว้าง 20 มม. มาตรฐานทั้งหมด
• บริการ OEM & ODM ครบวงจร ครอบคลุมการปรับพรีโหลด การเลือกเกรดความแม่นยำ การตัดรางตามสั่ง และการพาสซิเวชั่นพื้นผิวป้องกันสนิม
• การตรวจสอบที่เข้มงวดตลอดกระบวนการ: ความแข็งของวัสดุเหล็ก, การเจียรพื้นผิวร่องลูกปืนความแม่นยำพิเศษ, ความแน่นของซีล, ความสม่ำเสมอของพรีโหลด และการทดสอบการรับน้ำหนักแบบไดนามิกก่อนส่งมอบ
• ทีมวิศวกรการเคลื่อนที่เชิงเส้นมืออาชีพให้การจับคู่สไลเดอร์-ราง คำแนะนำการติดตั้ง และการสนับสนุนการเลือกความแม่นยำภายใน 24 ชั่วโมง
• สายการผลิตจำนวนมากที่เสถียรพร้อมราคาขายส่งจำนวนมากที่น่าสนใจสำหรับผู้ผลิตอุปกรณ์อัตโนมัติระยะยาว

เรามุ่งเน้นที่ความเรียบในการเลื่อนที่สม่ำเสมอ การรักษาความแม่นยำที่เสถียร และอายุการใช้งานที่ยาวนาน สร้างความร่วมมือแบบ win-win ระยะยาวกับผู้ซื้ออุตสาหกรรมทั่วโลก

6. การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีของวัตถุดิบและความแข็งผิวของเหล็กแบริ่งโครม GCr15
• การประมวลผลการเจียรผิวแบบกระจกความแม่นยำสำหรับร่องลูกปืนโค้งสี่ร่องของสไลเดอร์และพื้นผิวลูกกลิ้งของรางลิเนียร์
• กระบวนการอบชุบด้วยความร้อนคงที่เพื่อรักษาเสถียรภาพของความเค้นภายในโลหะ เพิ่มความทนทานต่อการสึกหรอและอายุการใช้งานของความล้าจากการสัมผัส
• การทดสอบประสิทธิภาพที่ครอบคลุม: ความสม่ำเสมอของโหลดสี่ทิศทาง, การควบคุมระยะคลอนพรีโหลด V1, การตรวจจับความคลาดเคลื่อนความแม่นยำ G3, ความทนทานของซีลกันฝุ่น และความแม่นยำในการวางตำแหน่งซ้ำ
• การตรวจสอบซ้ำความคลาดเคลื่อนมิติขั้นสุดท้าย, ความเรียบของพื้นผิว, การทำเครื่องหมาย และการประกอบซีลก่อนการจัดส่งบรรจุภัณฑ์ป้องกันสนิมแบบสุญญากาศ

สไลเดอร์ทุกชุดผ่านการทดสอบการหมุนเวียนแบบไปกลับแบบสุ่มเต็มวงจรเพื่อรับประกันการทำงานความแม่นยำสูงที่เสถียรในระยะยาว

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการบล็อกรางลิเนียร์หน้าแปลนความแม่นยำสูง KWVE20B-V1-G3 เกรด G3 พรีโหลดเล็กน้อย V1 สำหรับอุปกรณ์ CNC และระบบอัตโนมัติอิเล็กทรอนิกส์ โปรดส่งคำถามของคุณมาหาเราโดยตรง

คุณจะได้รับการสนับสนุนอย่างมืออาชีพเต็มรูปแบบหลังจากส่งคำถาม:

• การตอบกลับใบเสนอราคาอย่างเป็นทางการจากโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• การสนับสนุนทางเทคนิคแบบตัวต่อตัวสำหรับเกรดพรีโหลด ระดับความแม่นยำ และความยาวราง โดยวิศวกรการเคลื่อนที่เชิงเส้น
• ข้อเสนอโซลูชันที่ปรับแต่งได้ รวมถึงเกรดความแม่นยำพิเศษ G4, ซีลกันฝุ่นหนา และสไลเดอร์สแตนเลสป้องกันสนิม
• ราคาขายส่งจำนวนมากจากโรงงานโดยตรงที่แข่งขันได้สำหรับสไลเดอร์เดี่ยวและชุดรางที่สมบูรณ์

ส่งปริมาณที่ต้องการ ความต้องการพรีโหลดและความแม่นยำ และสภาพแวดล้อมการทำงานของอุปกรณ์ เพื่อรับข้อเสนออย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

1. Q1: ตัวอักษรต่อท้าย B, V1, G3 ใน KWVE20B-V1-G3 หมายถึงอะไร?
   A1: B = บล็อกยึดด้านบนหน้าแปลนกว้าง; V1 = พรีโหลดเล็กน้อยสำหรับการทำงานที่แม่นยำและมีการสั่นสะเทือนต่ำ; G3 = เกรดความแม่นยำมาตรฐานสูงสำหรับอุปกรณ์อัตโนมัติความแม่นยำทั่วไป
2. Q2: มีตัวเลือกพรีโหลดและเกรดความแม่นยำใดบ้างสำหรับรุ่นนี้?
   A2: พรีโหลด: พรีโหลดเล็กน้อย V1 (มาตรฐาน), พรีโหลดปานกลาง V2 สำหรับอุปกรณ์ที่ต้องการความแข็งแรงสูงและรับน้ำหนักมาก; ความแม่นยำ: ความแม่นยำมาตรฐาน G3, ความแม่นยำสูงพิเศษ G4 สำหรับอุปกรณ์ทดสอบทางแสง
3. Q3: คุณสามารถตัดรางลิเนียร์ 20 มม. ที่เข้ากันได้ให้มีความยาวตามสั่งได้หรือไม่?
   A3: ใช่ เราสนับสนุนการตัดความยาวคงที่ตามต้องการ การลบคมปลาย และการบำบัดพาสซิเวชั่นป้องกันสนิมสำหรับรางลิเนียร์ KWVE20 ที่เข้ากันได้
