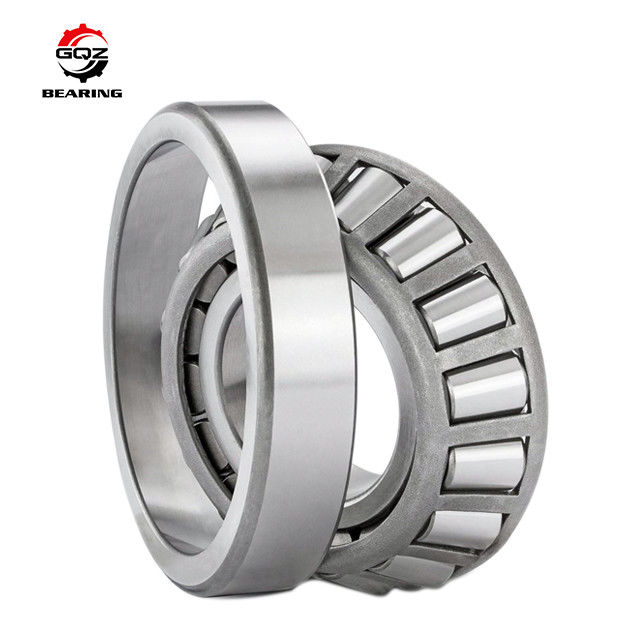

4800RPM T7FC070-XL X-Life โลเลอร์เลียร์แบบกระดุม T7FC 070/QCL7C 70x140x39mm

1. ภาพรวมผลิตภัณฑ์
T7FC070-XL และ T7FC070/QCL7C ใช้ขนาดเมตริกมาตรฐานเดียวกันคือ d70×D140×T39 มม. อยู่ในกลุ่มตลับลูกปืนเมตริกแบบเรียวแถวเดียวแบบแยกส่วนได้อนุกรม T7FC ISO355 มีสองรุ่นประสิทธิภาพสูงที่ปรับปรุงให้เหมาะสมสำหรับสภาพการทำงานที่แตกต่างกัน
T7FC070-XL ใช้การออกแบบ X-life ที่ปรับปรุงให้เหมาะสม รูปทรงภายในที่อัปเกรด พื้นผิวสำเร็จ และกระบวนการอบชุบด้วยความร้อน ความสามารถในการรับแรงแบบไดนามิกเพิ่มขึ้น 20% และอายุการใช้งานยาวนานขึ้นประมาณ 70% เมื่อเทียบกับรุ่นมาตรฐาน สร้างความร้อนต่ำ และทำงานด้วยความเร็วสูงได้อย่างเสถียร
T7FC070/QCL7C ติดตั้งพื้นผิวสัมผัสแบบ Q ที่ปรับปรุงให้เหมาะสม พร้อมโครงสร้างความแข็งแรงสูง CL7C มุมสัมผัสขนาดใหญ่ถึง 30° ทนทานต่อแรงกระแทกและรับน้ำหนักมากเป็นพิเศษ พัฒนาขึ้นสำหรับเฟืองท้ายหนัก ตัวลดเกียร์สำหรับงานเหมือง และเพลาส่งกำลังของเครื่องจักรก่อสร้าง
ทั้งสองรุ่นเป็นแบบแยกส่วนได้ ประกอบด้วยกรวยและถ้วย กรวยด้านในพร้อมลูกกลิ้งและกรงสามารถแยกออกจากถ้วยด้านนอกได้ สะดวกในการติดตั้งเพลาและเสื้อแยกกัน ชิ้นส่วนหลักทั้งหมดใช้เหล็กกล้า GCr15 ชุบแข็งเต็มที่ การเจียรพื้นผิวร่องวิ่งเอียงที่มีความแม่นยำสูง การกระจายแรงเค้นแบบสัมผัสเป็นเส้นสม่ำเสมอ สามารถรับแรงเรเดียลผสมและแรงขับตามแนวแกนทิศทางเดียวได้อย่างน่าเชื่อถือ ใช้กันอย่างแพร่หลายในเฟืองท้ายรถยนต์ กระปุกเกียร์อุตสาหกรรมหนัก เครื่องบดแร่ เพลาขับเครื่องจักรก่อสร้างขนาดใหญ่ และชุดรองรับปั๊มไฮดรอลิก

2. ข้อมูลจำเพาะทางเทคนิค

ช่วงรุ่น: T7FC070-XL, T7FC070/QCL7C
ขนาดขอบเขตมาตรฐาน (มม.): รูใน d=70, เส้นผ่านศูนย์กลางนอก D=140, ความกว้างรวม T=39, ความกว้างกรวย B=35.5, ความกว้างถ้วย C=27
รัศมีมุมน้อยสุด r=3 มม., r1=3 มม.
มุมสัมผัส: 30°
โครงสร้าง: ตลับลูกปืนเมตริกแบบเรียวแถวเดียว, กรวยและถ้วยแยกส่วนได้, กรงเหล็กปั๊มขึ้นรูป, แบบเปิด
วัตถุดิบ: เหล็กกล้าโครเมียมคาร์บอนสูง GCr15 สำหรับกรวย, ถ้วย และลูกกลิ้งแบบเรียว
การจำแนกพารามิเตอร์ประสิทธิภาพ

1. T7FC070-XL
• แรงเรเดียลพื้นฐานแบบไดนามิก Cr: 219kN
• แรงเรเดียลพื้นฐานแบบสถิต C0r: 237kN
• ขีดจำกัดแรงล้า Pu: 38kN
• ความเร็วจำกัด: จาระบี 5800 รอบ/นาที, น้ำมัน 7200 รอบ/นาที
• น้ำหนักสุทธิ: 2.59 กก.
• คุณสมบัติ: X-life อายุการใช้งานยาวนานที่ปรับปรุงให้เหมาะสม, แรงเสียดทานต่ำ, ปรับตัวเข้ากับความเร็วสูงได้ดี
2. T7FC070/QCL7C
• แรงเรเดียลพื้นฐานแบบไดนามิก Cr: 177kN
• แรงเรเดียลพื้นฐานแบบสถิต C0r: 242kN
• ความเร็วจำกัด: จาระบี 2400 รอบ/นาที, น้ำมัน 3400 รอบ/นาที
• น้ำหนักสุทธิ: 2.65 กก.
• คุณสมบัติ: QCL7C เสริมความแข็งแรงสำหรับงานหนัก, ทนทานต่อแรงกระแทกสูง, ความสามารถในการรับแรงสถิตสูงพิเศษ

ช่วงอุณหภูมิการทำงานทั่วไป: -40°C ~ 120°C
อ้างอิงไหล่ติดตั้ง: da สูงสุด=82 มม., Da ต่ำสุด=106 มม., Da สูงสุด=126 มม.
สามารถจัดเตรียมแบบการติดตั้งเฟืองท้าย/ตัวลดเกียร์ที่สมบูรณ์, คู่มือการจับคู่แรง และรายงานการทดสอบความทนทานต่อแรงกระแทกสลับรอบยาวนานได้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. สองรุ่นประสิทธิภาพสูงสำหรับการเลือกที่ตรงเป้าหมาย: รุ่น XL สำหรับการทำงานต่อเนื่องด้วยความเร็วปานกลางถึงสูง; รุ่น QCL7C สำหรับแรงกระแทกหนักด้วยความเร็วต่ำ หนึ่งขนาดครอบคลุมสภาวะการทำงานของระบบส่งกำลังหนักหลายแบบ
2. การจัดวางลูกกลิ้งแบบเรียวที่มีมุมสัมผัสขนาดใหญ่ 30°, ความสามารถในการรับแรงเรเดียล-แนวแกนผสมที่ยอดเยี่ยม, การทำงานที่เสถียรภายใต้แรงกระแทกจากการเปลี่ยนเกียร์บ่อยครั้งของเฟืองท้ายรถยนต์และอุปกรณ์ทำเหมือง
3. โครงสร้างแบบแยกส่วนกรวยและถ้วย กรวยด้านในติดตั้งบนเพลาล่วงหน้า ถ้วยด้านนอกกดเข้ากับเสื้อแยกกัน ถอดประกอบง่ายโดยไม่ทำให้เพลาสึกหรอระหว่างการบำรุงรักษาอุปกรณ์
4. T7FC070-XL ที่ปรับปรุงด้วย X-life: พื้นผิวร่องวิ่งและรูปทรงภายในที่อัปเกรด ช่วยลดการสูญเสียสารหล่อลื่นและการสะสมความร้อนได้อย่างมีประสิทธิภาพ ยืดระยะเวลาการบำรุงรักษาและอายุการใช้งานให้ยาวนานขึ้นอย่างมาก
5. T7FC070/QCL7C เสริมความแข็งแรงด้วย QCL7C: การกระจายแรงเค้นที่พื้นผิวสัมผัสลูกกลิ้งที่ปรับปรุงให้เหมาะสม ทนทานต่อแรงกระแทกเกินพิกัดสูง เหมาะสำหรับสภาวะการทำงานหนักที่ต้องสตาร์ท-หยุดของเครื่องจักรกลก่อสร้างและเหมืองแร่
6. กรงเหล็กปั๊มขึ้นรูปจำกัดลูกกลิ้งแบบเรียวอย่างสม่ำเสมอ ป้องกันลูกกลิ้งเอียง เบี่ยงเบน และหลุดได้อย่างมีประสิทธิภาพภายใต้การหมุนต่อเนื่องเป็นเวลานานภายใต้แรงหนักที่แปรผัน
7. การอบชุบด้วยความร้อนแบบชุบแข็งเต็มรูปแบบถึงความแข็ง HRC60–65 ทนทานต่อความล้า การลอก และการสึกหรอได้ดีเยี่ยม ลดความถี่ในการเปลี่ยนอะไหล่อุปกรณ์
8. ขนาดการติดตั้งเมตริกมาตรฐานที่เหมือนกัน สามารถใช้แทนที่ตลับลูกปืนเมตริกแบบเรียวอนุกรม T7FC070 ทั่วโลกได้โดยสมบูรณ์ ไม่ต้องดัดแปลงเพลาและเสื้อที่มีอยู่เมื่อเปลี่ยน; บริการปรับแต่งที่ครอบคลุม: อัปเกรดความแม่นยำสูง P4/P5, ระยะคลอน C3 ที่เพิ่มขึ้น, การทำเครื่องหมายด้วยเลเซอร์ OEM, บรรจุภัณฑ์กล่องส่งออกแบบป้องกันสนิม, การเติมจาระบีแรงดันสูงพิเศษสำหรับอุณหภูมิสูงล่วงหน้า

4. สถานการณ์การใช้งาน

ตลับลูกปืนเมตริกแบบเรียวแถวเดียวประสิทธิภาพสูง T7FC070-XL / T7FC070/QCL7C เป็นชิ้นส่วนหมุนรับแรงผสมหลักสำหรับอุปกรณ์ส่งกำลังยานยนต์ เหมืองแร่ และอุตสาหกรรมหนัก:

• อุปกรณ์ที่เข้ากันได้กับ T7FC070-XL: เฟืองท้ายรถยนต์ขนาดกลางถึงหนัก, ตัวลดเกียร์อุตสาหกรรมขนาดกลาง, เพลาสนับสนุนความเร็วสูงของปั๊มไฮดรอลิก, ชุดโรเตอร์เครื่องเป่าลมขนาดกลาง
• อุปกรณ์ที่เข้ากันได้กับ T7FC070/QCL7C: กระปุกเกียร์ขับเครื่องบดแร่หนัก, ตัวลดเกียร์เดินรถขุดขนาดใหญ่, เพลาส่งกำลังหนักเสริมโลหะวิทยา, ตำแหน่งตลับลูกปืนเฟืองท้ายรถบรรทุกหนัก
• สาขาการใช้งานทั่วไป: ชุดขับสายพานลำเลียงหนัก, ระบบส่งกำลังรถเก็บเกี่ยวขนาดใหญ่ทางการเกษตร, กล่องลดเกียร์น้ำหนักเบาทางทะเล, ส่วนประกอบรองรับการหมุนของปั๊มแรงเหวี่ยงสำหรับงานหนัก

ชุดตลับลูกปืนเมตริกแบบเรียวประสิทธิภาพสูงอนุกรม T7FC070 ที่ใช้แทนกันได้ในตลาดหลังการขาย
โซลูชันตลับลูกปืนรับน้ำหนักมาก ทนทานต่อแรงกระแทก อายุการใช้งานยาวนาน คุ้มค่า สำหรับผู้ผลิตเฟืองท้ายรถยนต์, OEM อุปกรณ์โลหะวิทยาเหมืองแร่ และโรงงานซ่อมบำรุงเครื่องจักรหนักที่สั่งซื้อจำนวนมาก

5. ทำไมต้องเลือกตลับลูกปืน GQZ

1. ประสบการณ์การผลิตระดับมืออาชีพ 25 ปีของตลับลูกปืนเมตริกแบบเรียวประสิทธิภาพสูงอนุกรม T7FC รวมถึง T7FC070-XL และ T7FC070/QCL7C
2. สองรุ่นที่ใช้แทนกันได้เต็มรูปแบบกับตลับลูกปืน T7FC070 มาตรฐานสากล, ความสามารถในการรับแรง, ความทนทานต่อความเร็ว และมาตรฐานการจับคู่การติดตั้งที่สอดคล้องกัน
3. บริการปรับแต่ง OEM & ODM ที่สมบูรณ์แบบ รองรับเกรดความแม่นยำสูง P4, การปรับระยะคลอน C3 และการเติมจาระบีแรงดันสูงพิเศษสำหรับอุณหภูมิสูง
4. กระบวนการตรวจสอบก่อนส่งมอบที่เข้มงวด: การทดสอบโลหะวิทยาและความแข็งของวัตถุดิบ GCr15, การคัดแยกขนาดลูกกลิ้งแบบเรียว, การทดสอบอายุการใช้งานภายใต้แรงกระแทกสลับเรเดียล-แนวแกนรอบยาวนาน, การทดสอบจำลองความล้าภายใต้แรงหนักต่อเนื่อง
5. ทีมวิศวกรตลับลูกปืนแบบเรียวมืออาชีพ ให้บริการคำนวณแรงผสมแบบตัวต่อตัว, แผนการจับคู่การตั้งพรีโหลดตลับลูกปืนสองตัวแบบหลังชนหลัง และคำแนะนำทางเทคนิคการติดตั้งเพลาเฟืองท้าย/ตัวลดเกียร์ภายใน 24 ชั่วโมงทำการ
6. เวิร์กช็อปการผลิตจำนวนมากที่มั่นคง ด้วยราคาขายส่งตรงจากโรงงานที่แข่งขันได้สำหรับคำสั่งซื้อแบบผสมของทั้งสองรุ่น XL และ QCL7C, การจัดหาที่มั่นคงระยะยาวสำหรับผู้ซื้อชิ้นส่วนรถยนต์, เหมืองแร่ และอะไหล่เครื่องจักรหนักทั่วโลก

เราเชี่ยวชาญในโครงสร้างแบบแยกส่วนกรวย-ถ้วยแบบเรียว, การออกแบบที่ปรับปรุงให้เหมาะสมสำหรับ X-life อายุการใช้งานยาวนาน & QCL7C สำหรับงานหนัก, มาตรฐานมิติการติดตั้งเมตริกสากลที่ใช้แทนกันได้ และความร่วมมือระยะยาวแบบชนะ-ชนะกับซัพพลายเออร์อุปกรณ์ส่งกำลังอุตสาหกรรมหนัก

6. การควบคุมคุณภาพ

1. การตรวจสอบองค์ประกอบทางเคมีของวัตถุดิบ, ข้อบกพร่องภายใน และความแข็งของเหล็กกล้า GCr15 สำหรับกรวย, ถ้วย และลูกกลิ้งแบบเรียว
2. การตีขึ้นรูปด้วยความแม่นยำ, การอบอ่อนหลายครั้งเพื่อลดความเค้น, กระบวนการเจียรหลายขั้นตอนบนพื้นผิวร่องวิ่งเอียงที่มีความแม่นยำสูงสำหรับกรวยและถ้วย
3. การอบชุบด้วยความร้อนที่อุณหภูมิสูงของลูกกลิ้งแบบเรียว, การขัดผิวละเอียด และสายการผลิตคัดแยกขนาดอัตโนมัติที่มีความแม่นยำสูง
4. กระบวนการขึ้นรูปกรงเหล็กปั๊ม และการประกอบลูกกลิ้งอัตโนมัติ, ควบคุมระยะคลอนการประกอบลูกกลิ้งและการกระจายตัวตามเส้นรอบวงอย่างเคร่งครัด
5. การทดสอบประสิทธิภาพตามกลุ่มเป้าหมาย: การทดสอบอายุการใช้งานแยกต่างหากสำหรับการทำงานรอบยาวนานความเร็วสูงของ T7FC070-XL และการทดสอบแรงกระแทกเกินพิกัดความล้าของ T7FC070/QCL7C, การตรวจสอบความทนทานของจาระบีอุณหภูมิสูงรอบยาวนาน
6. การตรวจสอบความคลาดเคลื่อนของมิติ, รอยร้าวบนพื้นผิว และความหยาบของร่องวิ่งซ้ำก่อนการเคลือบน้ำมันป้องกันสนิมและบรรจุภัณฑ์กล่องส่งออกป้องกันความชื้นก่อนจัดส่ง

ผลิตภัณฑ์ทุกชุดของตลับลูกปืนทั้งสองรุ่นจะผ่านการทดสอบจำลองการหมุนแบบสุ่มของเฟืองท้ายและตัวลดเกียร์หนัก เพื่อรับประกันประสิทธิภาพการรองรับแรงเรเดียล-แนวแกนผสมที่เสถียรในระยะยาวสำหรับอุปกรณ์ยานยนต์, เหมืองแร่ และเครื่องจักรก่อสร้าง

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการตลับลูกปืนเมตริกแบบเรียว T7FC070-XL อายุการใช้งานยาวนาน X-life และ T7FC070/QCL7C เสริมความแข็งแรงสำหรับงานหนัก สำหรับการผลิตเฟืองท้ายรถยนต์, การประกอบตัวลดเกียร์หนักสำหรับงานเหมือง และการจับคู่จำนวนมากสำหรับการบำรุงรักษาเครื่องจักรหนัก โปรดส่งคำถามการซื้อของคุณโดยตรง
คุณจะได้รับบริการสนับสนุนระดับมืออาชีพเต็มรูปแบบหลังจากส่งคำถาม:

• การตอบกลับใบเสนอราคาอย่างเป็นทางการจากโรงงานที่ปิดผนึกอย่างรวดเร็วภายใน 24 ชั่วโมงทำการ
• การคำนวณแรงเรเดียล-แนวแกนผสมแบบตัวต่อตัว, คำแนะนำการเลือกรุ่นทั้งสองแบบ และคำแนะนำทางเทคนิคการจับคู่การตั้งพรีโหลดตลับลูกปืนสองตัวแบบหลังชนหลัง จากวิศวกรตลับลูกปืนแบบเรียวมืออาชีพ
• โซลูชันประสิทธิภาพตลับลูกปืนที่ปรับแต่งได้ รวมถึงตัวเลือกการอัปเกรดความแม่นยำสูง P4 และระยะคลอนที่เพิ่มขึ้น C3
• ราคาขายส่งตรงจากโรงงานที่แข่งขันได้สำหรับการจัดส่งแบบผสมของ T7FC070-XL และ T7FC070/QCL7C

ระบุปริมาณการซื้อที่ต้องการ, สภาพการทำงานของอุปกรณ์ (ความเร็วสูงต่อเนื่อง / แรงกระแทกหนักเกินพิกัด) และสภาพแวดล้อมอุณหภูมิการทำงาน เพื่อรับเอกสารใบเสนอราคาอย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

1. Q1: ความแตกต่างระหว่าง T7FC070-XL และ T7FC070/QCL7C คืออะไร?
   A1: ขนาดการติดตั้งเดียวกัน, ทิศทางประสิทธิภาพต่างกัน T7FC070-XL เป็นรุ่นอายุการใช้งานยาวนานที่ปรับปรุงด้วย X-life, ความเร็วจำกัดสูง, แรงเสียดทานต่ำ, เหมาะสำหรับการทำงานต่อเนื่องด้วยความเร็วปานกลางถึงสูง; T7FC070/QCL7C เป็นรุ่นเสริมความแข็งแรงสำหรับงานหนัก QCL7C, ความสามารถในการรับแรงสถิตสูงกว่า, ประสิทธิภาพทนทานต่อแรงกระแทกเกินพิกัดสูง, เหมาะสำหรับเครื่องจักรทำเหมืองและก่อสร้างที่ทำงานด้วยความเร็วต่ำและมีแรงกระแทกสูง
2. Q2: ตลับลูกปืนเมตริกแบบเรียวอนุกรม T7FC070 สามารถรับน้ำหนักอะไรได้บ้าง?
   A2: สามารถรับแรงเรเดียลขนาดใหญ่พร้อมกับแรงขับตามแนวแกนทิศทางเดียวได้พร้อมกัน; ติดตั้งตลับลูกปืนสองตัวแบบหลังชนหลังเพื่อรับแรงตามแนวแกนสองทิศทางสำหรับเฟืองท้ายรถยนต์และแกนหมุนหนักแนวตั้ง
3. Q3: ข้อดีของโครงสร้างกรวย-ถ้วยแบบแยกส่วนสำหรับการประกอบเฟืองท้ายคืออะไร?
   A3: กรวยด้านในพร้อมลูกกลิ้งสามารถติดตั้งบนเพลาขับล่วงหน้าได้ ถ้วยด้านนอกกดเข้ากับเสื้อเฟืองท้ายแยกกัน สะดวกในการประกอบและถอดประกอบระหว่างการบำรุงรักษา ไม่ทำให้เพลาและรูเสื้อเสียหาย
