T7FC 095/QCL7C หมุนม้วนกระดานกระดานลําดับเดียว T7FC095-XL 95x180x49mm

1. ภาพรวมผลิตภัณฑ์

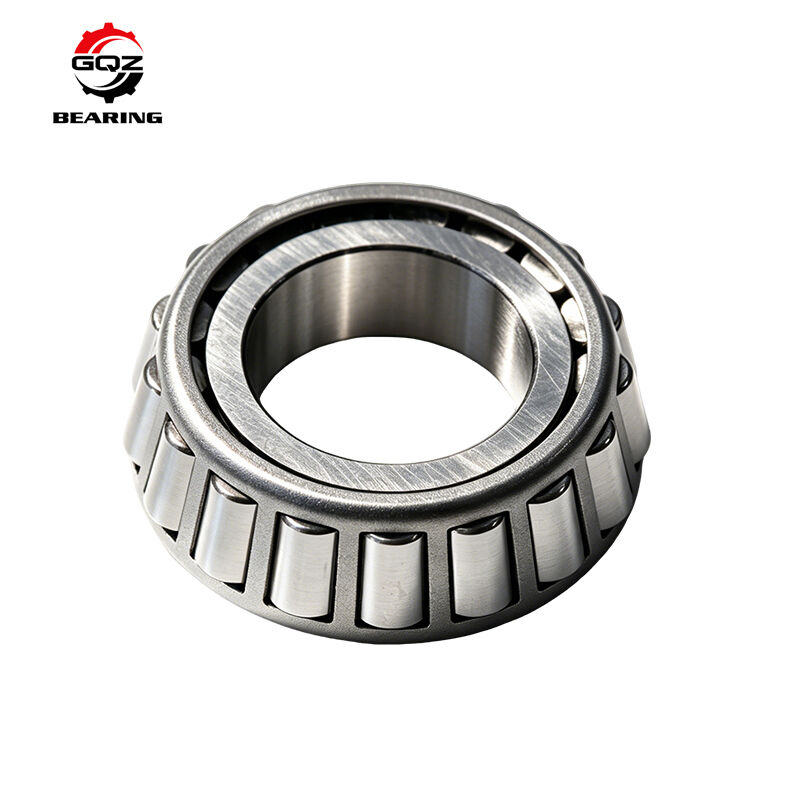

T4DB180 เป็นตลับลูกปืนเมตริกแบบแถวเดี่ยวแยกได้ชนิดลูกกลิ้งเรียวขนาดใหญ่ในซีรีส์ DB มีขนาดแกนกลางที่ได้มาตรฐาน รูใน d=180 มม. เส้นผ่านศูนย์กลางนอก D=240 มม. ความกว้างรวมของชุดประกอบ T=32 มม. ความกว้างวงแหวนใน B=29 มม. ความกว้างวงแหวนนอก C=21 มม. รัศมีมุมหักเหขั้นต่ำ r=1.8 มม.

ซีรีส์ DB มีโครงสร้างลูกกลิ้งเรียวที่มีมุมสัมผัสปานกลาง สามารถรับแรงเรเดียลสูงและแรงขับแนวแกนทิศทางเดียวขนาดใหญ่ได้พร้อมกัน เหมาะอย่างยิ่งสำหรับการวางตำแหน่งเพลาขับและรองรับน้ำหนักของอุปกรณ์หนัก การออกแบบแยกส่วนที่สมบูรณ์: วงแหวนใน ลูกกลิ้งเรียว และชุดประกอบกรง สามารถถอดออกจากวงแหวนนอกได้อย่างสมบูรณ์ ช่วยให้การติดตั้ง การถอดประกอบ และการบำรุงรักษาภาคสนามสำหรับเพลาขนาดใหญ่สำหรับงานหนักง่ายขึ้นมาก

วงแหวนใน วงแหวนนอก และลูกกลิ้งเรียวใช้วัสดุเหล็กแบริ่งโครเมียมคาร์บอนสูง GCr15 พร้อมการชุบแข็งทั้งชิ้นและการเจียรผิวร่องลูกปืนแบบกรวยที่มีความแม่นยำสูงพิเศษ เพื่อลดความร้อนจากการเสียดสีและการสั่นสะเทือนขณะทำงาน กรงเหล็กคาร์บอนปั๊มขึ้นรูปจะจัดตำแหน่งลูกกลิ้งแต่ละตัวอย่างแม่นยำเพื่อหลีกเลี่ยงการเสียดสีจากการชนภายใต้แรงกระแทกสลับที่หนักบ่อยครั้ง ใช้กันอย่างแพร่หลายในเพลาเสริมการรีดโลหะ ชิ้นส่วนขับเคลื่อนรถบรรทุกหนักในเหมือง ตลับลูกปืนหมุนของเครนยกท่าเรือ เกียร์ทดรอบขนาดใหญ่สำหรับงานหนัก และชุดส่งกำลังเครื่องจักรก่อสร้างหนัก

2. ข้อมูลจำเพาะทางเทคนิค

ขนาดขอบไหล่ที่ติดตั้งเข้ากันได้ ค่าสัมประสิทธิ์แรง Y=1.30, ค่าคงที่แนวแกนสถิต Y0=0.71
สามารถจัดเตรียมแบบการติดตั้งที่สมบูรณ์ เส้นโค้งลักษณะแรง และรายงานการทดสอบความล้าของวงจรแรงสูงได้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. การจัดวางลูกกลิ้งเรียวขนาดใหญ่สำหรับงานหนัก ความสามารถในการรับน้ำหนักที่ครอบคลุมยอดเยี่ยมในการทนต่อแรงกระแทกแนวรัศมีและแนวแกนทิศทางเดียวอย่างต่อเนื่องเป็นเวลานาน การทำงานที่มั่นคงและมีการสั่นสะเทือนต่ำ
2. โครงสร้างแยกส่วนที่สมบูรณ์ ชุดลูกกลิ้ง-กรงด้านในถอดออกจากวงแหวนนอก ติดตั้งและถอดออกได้ง่ายบนเพลาขนาดใหญ่พิเศษโดยไม่ทำให้พื้นผิวร่องลูกปืนเสียหาย
3. ส่วนประกอบลูกกลิ้ง GCr15 ที่ผ่านการชุบแข็งเต็มที่ มีประสิทธิภาพป้องกันความล้าและป้องกันการเสียรูปที่โดดเด่น ทนทานต่อแรงกระแทกที่รุนแรงของสายการผลิตเหมืองและโลหะ
4. ร่องลูกปืนแบบกรวยที่ผ่านการขัดเงาอย่างแม่นยำช่วยลดค่าสัมประสิทธิ์แรงเสียดทานและการสะสมความร้อนภายใต้การหมุนด้วยภาระสูง ลดความเสี่ยงของความล้มเหลวจากการสึกกร่อนของตลับลูกปืนที่เกิดจากความร้อนสูงเกินไป
5. ตัวเลือกกรงคู่: กรงเหล็กปั๊มขึ้นรูปสำหรับสถานการณ์ภาระหนักทั่วไปที่คุ้มค่า กรงทองเหลืองป้องกันการเสียรูปสำหรับอุปกรณ์การผลิตความเร็วสูงตลอด 24 ชั่วโมง
6. ตัวเลือกที่ปรับแต่งได้: ระยะห่างแนวรัศมีที่เพิ่มขึ้น C3, ระดับความแม่นยำสูง P5, การทำเครื่องหมายด้วยเลเซอร์ OEM, การเติมจาระบีพิเศษป้องกันการเกิดออกซิเดชันที่อุณหภูมิสูง

ยืดระยะเวลาการยกเครื่องอุปกรณ์ส่งกำลังหนักสำหรับโลหะ เหมือง และท่าเรือได้อย่างมีประสิทธิภาพ ลดการสูญเสียจากการหยุดทำงานและการบำรุงรักษา

4. การใช้งาน

ตลับลูกปืนลูกกลิ้งเรียวแถวเดี่ยวขนาดใหญ่ T4DB180 นี้ทำหน้าที่เป็นชิ้นส่วนสึกหรอหลักสำหรับอุปกรณ์หมุนอุตสาหกรรมหนัก:

• เพลาส่งกำลังเสริมของโรงงานรีดโลหะ ชุดรองรับลูกกลิ้งสายพานลำเลียงหนักในโรงงานเหล็ก
• เพลาขับรถบรรทุกหนักในเหมืองใต้ดิน ส่วนประกอบเกียร์ทดรอบหัวสายพานลำเลียงขนาดใหญ่ในเหมือง
• เครนยกตู้คอนเทนเนอร์ท่าเรือ หน่วยตลับลูกปืนวางตำแหน่งหมุนของบูมเครื่องจักรยก
• เกียร์ทดรอบอุตสาหกรรมขนาดใหญ่สำหรับงานหนัก ส่วนประกอบส่งกำลังลดความเร็วเสริมของอุปกรณ์พลังงานลมขนาดเล็ก
• เครื่องจักรก่อสร้างหนัก ชิ้นส่วนอะไหล่ระบบขับเคลื่อนหลักของรถตักขนาดใหญ่และรถบดถนน
• ตลับลูกปืนลูกกลิ้งเรียวแยกได้ขนาดใหญ่ที่สามารถเปลี่ยนทดแทนได้สำหรับอุปกรณ์อุตสาหกรรมหนักที่มีรู 180 มม.
• โซลูชันตลับลูกปืนแยกได้ที่มีภาระสูง คุ้มค่า สำหรับการบำรุงรักษาเครื่องจักรหนักในอุตสาหกรรมโลหะ เหมือง และท่าเรือ

5. ทำไมต้องเลือกตลับลูกปืน GQZ

• 25 ปีของประสบการณ์การผลิตระดับมืออาชีพสำหรับตลับลูกปืนลูกกลิ้งเรียวขนาดใหญ่ซีรีส์ DB
• T4DB180 สามารถเปลี่ยนทดแทนมิติได้อย่างสมบูรณ์กับตลับลูกปืนซีรีส์ DB มาตรฐานสากล มีพิกัดโหลด ความแม่นยำในการหมุน และตัวบ่งชี้ความคลาดเคลื่อนในการประกอบที่สอดคล้องกัน
• บริการปรับแต่ง OEM และ ODM เต็มรูปแบบ รองรับกรงทองเหลือง การอัปเกรดระยะห่าง C3 ระดับความแม่นยำสูง และการปรับแต่งสารหล่อลื่นพิเศษสำหรับอุณหภูมิสูง/ต่ำ
• การตรวจสอบก่อนส่งมอบเต็มกระบวนการอย่างเข้มงวด: การทดสอบความแข็งของวัตถุดิบ การตรวจจับความแม่นยำของการเจียรผิวร่องลูกปืนแบบกรวย การทดสอบวงจรความล้าแบบสลับแรงเรเดียล-แนวแกนสูง
• ทีมวิศวกรตลับลูกปืนสำหรับงานหนักมืออาชีพให้คำแนะนำการติดตั้งที่เข้ากันได้กับเพลาและเสื้อเพลาขนาดใหญ่ภายใน 24 ชั่วโมง
• สายการผลิตจำนวนมากที่มั่นคงสำหรับตลับลูกปืนขนาดใหญ่พร้อมราคาขายส่งจำนวนมากที่น่าสนใจสำหรับผู้ผลิตเครื่องจักรโลหะ เหมือง และท่าเรือระยะยาว

เรามุ่งเน้นที่ประสิทธิภาพการป้องกันความล้าของภาระหนัก โครงสร้างที่แยกส่วนได้ง่ายต่อการบำรุงรักษา และความร่วมมือระยะยาวที่ได้ประโยชน์ร่วมกันกับผู้ซื้อชิ้นส่วนอะไหล่อุปกรณ์อุตสาหกรรมหนักทั่วโลก

6. การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีและความแข็งพื้นผิวของเหล็กแบริ่งโครเมียม GCr15
• การกลึง การชุบแข็งและอบคืน การขัดเงาแบบกระจกสำหรับร่องลูกปืนแบบกรวยวงแหวนในและวงแหวนนอก
• การอบอ่อนคลายความเค้นที่อุณหภูมิคงที่ เพื่อรักษาประสิทธิภาพการป้องกันการเสียรูปของวงแหวนภายใต้ภาระหนักสลับเป็นเวลานาน
• การทดสอบประสิทธิภาพตามเป้าหมาย: การทดสอบความทนทานต่อภาระหนักแบบสลับแนวรัศมี-แนวแกน การตรวจสอบอุณหภูมิที่เพิ่มขึ้นด้วยความเร็วสูง การตรวจสอบความสม่ำเสมอของการคัดแยกม้วน
• การจำแนกลูกกลิ้งเรียว การประกอบกรงเหล็ก/ทองเหลือง การตรวจสอบมิติและรูปลักษณ์ทั้งหมดอีกครั้งก่อนการบรรจุด้วยน้ำมันป้องกันสนิมและการจัดส่ง

ตลับลูกปืน T4DB180 ทุกชุดผ่านการทดสอบความล้าจากการหมุนแบบสลับภาระหนักแบบสุ่ม เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาวภายในอุปกรณ์ส่งกำลังอุตสาหกรรมหนัก

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการตลับลูกปืนลูกกลิ้งเรียวแยกได้ T4DB180 สำหรับงานหนักสำหรับงานโลหะ สายพานลำเลียงในเหมือง และการบำรุงรักษาอุปกรณ์หนักของเครนท่าเรือ โปรดส่งคำถามของคุณมาให้เราโดยตรง

คุณจะได้รับบริการสนับสนุนระดับมืออาชีพที่สมบูรณ์หลังจากส่งคำถามของคุณ:

• การตอบกลับใบเสนอราคาอย่างเป็นทางการจากโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• คำแนะนำทางเทคนิคแบบตัวต่อตัวเกี่ยวกับการติดตั้งที่เข้ากันได้กับเพลาและเสื้อเพลาขนาดใหญ่จากวิศวกรตลับลูกปืนสำหรับงานหนักมืออาชีพ
• ข้อเสนอแนะแผนตลับลูกปืนที่ปรับแต่งได้ รวมถึงตัวเลือกการอัปเกรดกรงทองเหลืองและระยะห่างที่เพิ่มขึ้น C3
• ราคาขายส่งจำนวนมากโดยตรงจากโรงงานที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากของชิ้นส่วนอะไหล่เครื่องจักรหนัก

ส่งปริมาณการซื้อที่ต้องการของแต่ละรุ่นและสภาพแวดล้อมการทำงานต่อเนื่องภายใต้ภาระหนักของอุปกรณ์ของคุณเพื่อรับใบเสนอราคาอย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

1. Q1: T4DB180 สามารถรับภาระประเภทใดได้บ้าง?
   A1: สามารถรับแรงเรเดียลสูงและแรงขับแนวแกนทิศทางเดียวได้ การวางตำแหน่งแนวแกนสองทิศทางต้องใช้ตลับลูกปืน T4DB180 สองตัวติดตั้งแบบหลังชนกันหรือหน้าชนกัน
2. Q2: ข้อดีของโครงสร้างตลับลูกปืนลูกกลิ้งเรียวแบบแยกส่วนคืออะไร?
   A2: วงแหวนในพร้อมชุดลูกกลิ้งและกรงสามารถแยกออกจากวงแหวนนอกได้ สะดวกสำหรับการติดตั้งบนเพลาขนาดใหญ่พิเศษ และป้องกันรอยขีดข่วนบนร่องลูกปืนระหว่างการติดตั้งและถอดประกอบ
3. Q3: ตลับลูกปืน T4DB180 ส่วนใหญ่ใช้ในอุตสาหกรรมใดบ้าง?
   A3: ใช้เฉพาะกับอุปกรณ์อุตสาหกรรมหนักขนาดใหญ่: โรงงานรีดโลหะ สายพานลำเลียงในเหมือง เครนยกท่าเรือ เกียร์ทดรอบหนัก และระบบขับเคลื่อนหลักของเครื่องจักรก่อสร้างขนาดใหญ่
