ภาระหนัก T4DB170 โลเลอร์เลียร์ความละเอียดเมตร 170x230x32mm

1.ภาพรวมสินค้า

1.ภาพรวมสินค้า

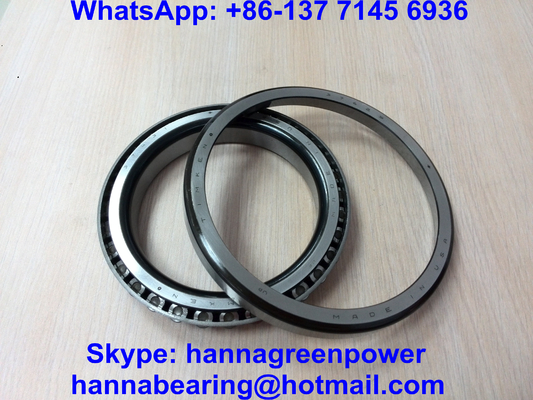

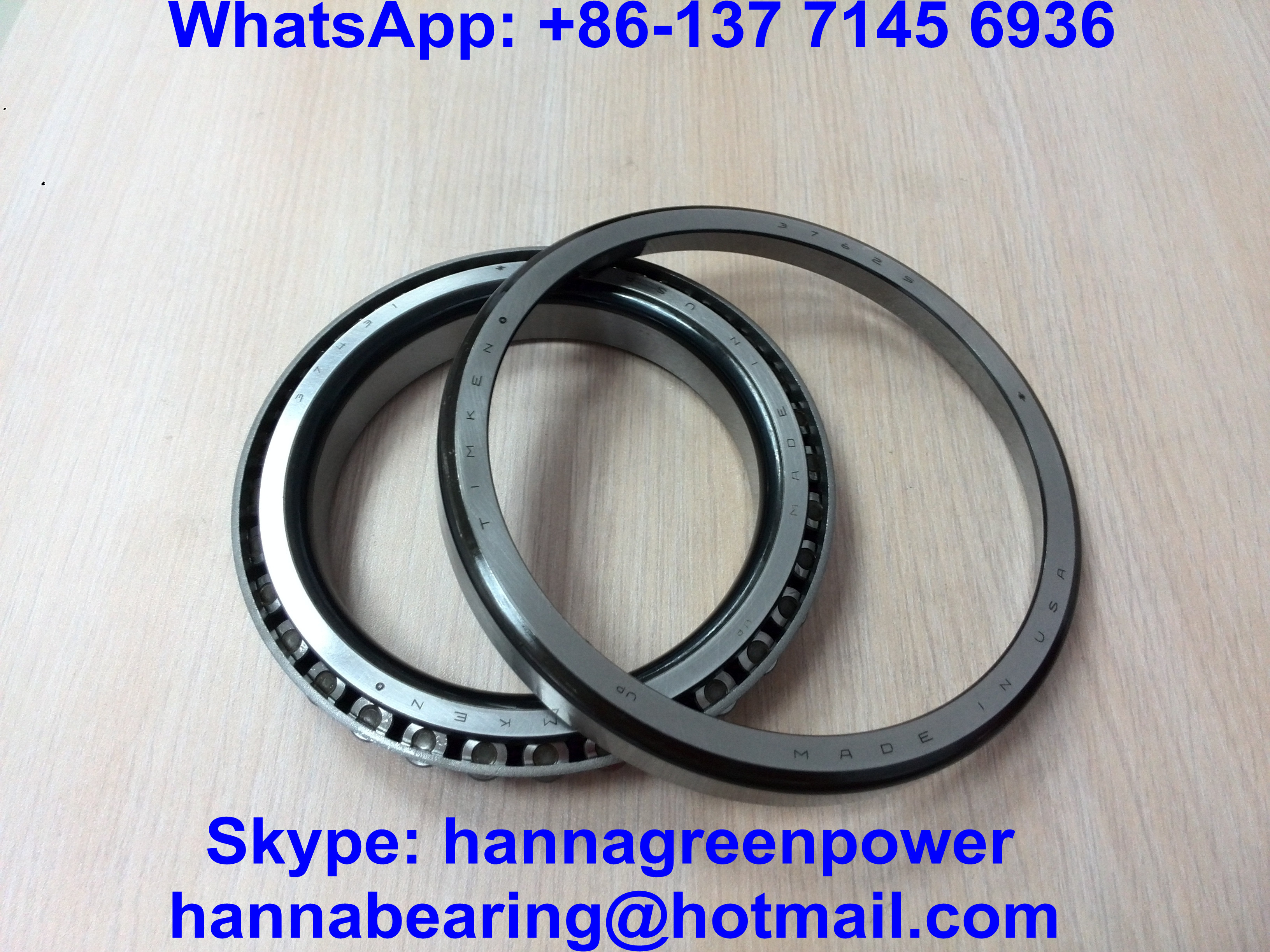

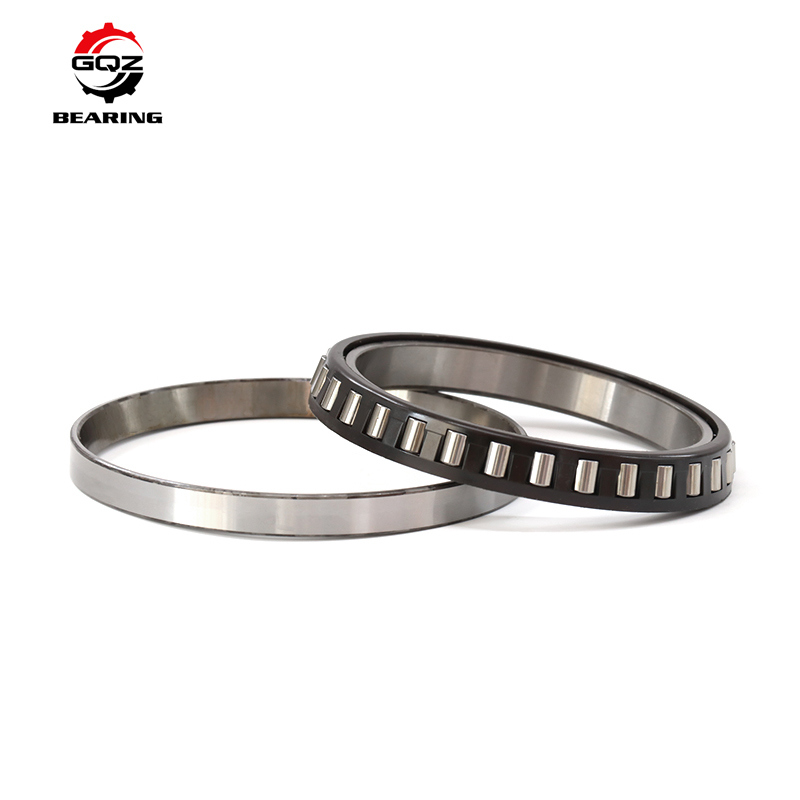

T4DB170 เป็นเมตรมาตรฐาน ISO T4DB ซีรี่ย์ลําดับเดียวที่แยกห่วงม้วนกระดูก, มิติการติดตั้งแกนรวม ช่องภายใน d = 170mm, กว้างนอก D = 230mm, ความกว้างแหวนภายใน B = 30mm,ความกว้างแหวนนอก C=23mm, ความกว้างทั้งหมดของการประกอบ T = 32 มม, การออกแบบลําเลียงขนาดกลางขนาดใหญ่ภาระหนักที่มีมุมสัมผัสมาตรฐาน 17.1 °SKF 集....
การก่อสร้างสล็อปแบบเปิดไม่ปิด: การประกอบโคน (วงแหวนภายใน + รอลเลอร์กระโปรง + กรงปักเหล็ก) และถ้วยภายนอกสามารถแยกออกโดยสิ้นเชิงโดยอิสระ, การติดตั้งแยกที่สะดวกสบาย,การปรับการบรรทุกล่วงหน้าและการเปลี่ยนส่วนประกอบสําหรับชุดส่งแรงหนักขนาดใหญ่. สามารถทนภาระเรเดียลรวมหนักบวกภาระแรงผลักดันแกนหนึ่งทิศทาง; การติดตั้งแบบคู่หลังต่อหลัง / แบบ O ทําให้การตั้งตําแหน่งแกนสองทิศทางและการสนับสนุนความแข็งแรงสูงการหมุนที่มั่นคง ภายใต้แรงกระแทกที่หนักและแรงกระแทกต่อเนื่องต่อเนื่องต่อเนื่อง.
วงแหวนและองค์ประกอบการม้วนทั้งหมดนํามาใช้สแตนเลสที่มีคาร์บอนสูงครอม GCr15 ที่ถูกชําระแบบเต็มตัว, ความแม่นยํา logarithmic roller การสัมผัสโค้ง superfinishing และการคัดกรอง roller อย่างเคร่งครัดการกระจายความเครียดภายในแบบเรียบร้อยความทนทานต่อการสวมใส่ที่โดดเด่น ความทนทานต่อการเหนื่อยล้าและการกระแทก ทอมปอร์คการขัดขัดต่ําและการเพิ่มอุณหภูมิที่เล็ก ๆ ภายใต้การทํางานหนักต่อเนื่องเหมาะสําหรับเครื่องลดอัตราเกียร์อุตสาหกรรมหนัก, หม้อขับขี่รถขนส่งการทําเหมืองแร่, แกนของเครื่องจักรก่อสร้างขนาดใหญ่, รุ่นส่งเสริมของโรงงานผลิตโลหะและตําแหน่งรองรับความแตกต่างของรถบรรทุกหนัก.

2รายละเอียดเทคนิค

แบบ: T4DB170
ขนาดพื้นฐาน: d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
โครงสร้าง: หมุนม้วนกระดูกกระดูกแบบแยกได้ในแถวเดียว เปิดโดยไม่ปิด
วัตถุดิบ: เหล็กอัด GCr15
ตัวเลือกกรง: กรงเหล็กตรา / กรงทองแดงแข็งสําหรับภาระหนักความร้อนสูง
ความสะอาดแบบมาตรฐาน: ความสะอาดแบบปกติ CN, ความสะอาดแบบขยาย C3 สามารถปรับแต่งได้
วงศ์รัศมีขั้นต่ําของฟิลเล่ r1,r2=r3,r4=3mm
ระยะอุณหภูมิการทํางาน: -30 °C ~ 120 °C
น้ําหนักสะสม: 3.45 kg
ขนาดการคํานวณ a=44mm, ปีกวงแหวนภายใน d1=197mm
ขนาดจํากัดการติดตั้ง:
da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
ตัวประสานการคํานวณ: e=046, ตัวประกอบแกน Y = 13, สัตติกตัวประกอบแกน Y0=072
ความจืดแรงเบื้องต้น Cr: 307 kN
ความจืดระดับฐาน C0r: 440 kN
ความอ่อนเพลียแรงจํากัด Cur: 43 kN
ความเร็วมาตรฐานของกรีส: 2000 r/min; ความเร็วจํากัดของกรีส: 2600 r/min
ภาพวาดการติดตั้งที่สมบูรณ์แบบ, คอร์บลักษณะภาระและรายงานการทดสอบความอ่อนเพลียที่เร่งกระแทกหนักสามารถนําเสนอตามคําขอของลูกค้า

3ข้อดีสําคัญ

• การวางแผนความกว้างคอมแพคต์แบบมาตรฐาน T4DB ขนาดกลางใหญ่, ความจุรวม radial-axial ที่สูงมากภายใต้พื้นที่การติดตั้ง axial ที่จํากัดการสอดคล้องที่ดีที่สุดสําหรับอุปกรณ์ขุดหินหนักและอุปกรณ์ขนส่งขนาดใหญ่ในอุปกรณ์โลหะ
• โค้นและถ้วยแยกกันได้อย่างสมบูรณ์แบบ โครงสร้างแยกกันเป็นอิสระ โค้นภายในหรือถ้วยภายนอกที่เสียหายสามารถเปลี่ยนได้แยกกันโดยไม่ต้องแยกกล่องส่งขนาดใหญ่ทั้งหมดลดเวลาหยุดทํางานในการบํารุงรักษาและค่าจัดซื้ออะไหล่อย่างมาก
• กระจกแม่นยํา superfinished conic raceway + logarithmic ปรับปรุงโค้งการติดต่อม้วน, การกระจายภาระที่เท่าเทียมกันบนพื้นผิวการติดต่อม้วน, ลดความเข้มข้นของขอบอย่างมีประสิทธิภาพความช้าในการปลดเส้นทางและความล้มเหลวของการบดม้วน
• ตัวเลือกการจัดตั้งกรงสองตัว: กรงเหล็ก stamped ประหยัดสําหรับสภาพการทํางานภาระหนักทั่วไปกรงทองแดงแข็ง ป้องกันการปรับปรุง 24 ชั่วโมงโดยไม่หยุดสายการผลิตเหมืองแร่ที่ร้อนแรง
• การสนับสนุนบริการที่สามารถปรับแต่งได้อย่างเต็มที่: C3 ขยายความสว่างทางรัศมี, P5/P6 เกรดความแม่นยําสูง, การทําเครื่องหมายเลเซอร์ OEM, การเติมไขมันต่ออ๊อกซิเดชั่นอุณหภูมิสูงพิเศษ, การบรรจุสินค้าแบรนด์การส่งออกที่เป็นกลาง
• กระบวนการการรักษาความร้อนแบบบรรเทาความเครียดแบบบูรณาการอย่างเข้มงวด ความแข็งแรงของวัสดุที่เหมือนกันและความแข็งแรงของโครงสร้างภายในขยายวงจรการซ่อมแซมอุปกรณ์โดยทั่วไปมากกว่า 30% เมื่อเทียบกับหมุนม้วนกระดูกระดูกระดูกระดูกระดูกระดูกระดูกระดูกระดูกระดูกระดูกระดูก
• การออกแบบแบบเปิดมาตรฐานรองรับน้ํามันอาบน้ําหมุนเวียนน้ํามัน เหมาะสําหรับกล่องเกียร์ขนาดใหญ่ที่มีระบบหมุนเวียนน้ํามันหมุนเวียนน้ํามันหลากหลาย, การทํางานต่อเนื่องที่ยาวนาน

4การใช้งาน

T4DB170 หัวหักม้วนกระดูกที่เปิดแยกได้สําหรับภารกิจหนัก เป็นชิ้นส่วนสํารองที่ใช้งานสําหรับอุปกรณ์หมุนอุตสาหกรรมหนักขนาดกลางและใหญ่

• เครื่องลดอัตราอุตสาหกรรมหนักขนาดใหญ่แบบแนวราบ/แนวตั้ง หน่วยยึดยางรองรับการขับเคลื่อนหัวรถขนส่งเข็มขัดการทําเหมือง
• อุปกรณ์ขุดขนาดใหญ่ เครื่องบรรทุกหนัก เครื่องบรรทุกถนน
• โรงงานผลิตโลหะลวดเบา อุปกรณ์เสริมส่งไฟฟ้า โรงงานผลิตเหล็กขนาดใหญ่
• ตําแหน่งรับภาระหนักของรถบรรทุกหนัก, ช่องแยกรถยนต์เครื่องจักร และเข็มล้อ
• กล่องการลดพลังงานลมใหญ่ส่วนช่วยหลัก เครื่องยกเรือลําบาก
• หลังการตลาดที่เปลี่ยนกัน 170 มิลลิเมตร T4DB ซีรี่ย์เมทริกแยกห่วงม้วนกระชับ
• โซลูชั่นที่ประหยัดและมีประสิทธิภาพในการบรรทุกภาระหนักสําหรับเครื่องจักรเหมืองแร่ OEM, โรงงานซ่อมเครื่องจักรหนักและการจับคู่ส่งโลหะ

5ทําไมต้องเลือก GQZ

• ประสบการณ์การผลิตอาชีพ 25 ปีสําหรับ T4DB ซีรี่ย์หลอดม้วนขนาดใหญ่ที่แยกได้แบบกระดูกรวม T4DB170
• T4DB170 เปลี่ยนแปลงมิติได้อย่างสมบูรณ์แบบกับหมอนระดับ T4DB มาตรฐานสากล ขนาดการติดตั้งที่สม่ําเสมอ อัตราการบรรทุกและตัวชี้วัดความอดทนในการติดตั้ง
• บริการการปรับแต่ง OEM & ODM ครบถ้วน รองรับกรงทองเหลือง, การปรับปรุงความสะอาด C3, เกรดความละเอียดสูงและการเต็มน้ํามันย่อยอุณหภูมิสูง / ต่ําพิเศษ
• การตรวจสอบอย่างครบถ้วนก่อนการจัดส่ง: การทดสอบความแข็งของวัสดุพรู, การตรวจสอบความแม่นยําในการบดเส้นทางโคน, การทดสอบวัฏจักรความเหนื่อยจากการกระแทกแรงหนัก, การตรวจหาความหยาบของพื้นผิวติดต่อ
• ทีมงานวิศวกรรมการวางหางแบบเหลี่ยมมืออาชีพให้บริการแกนขนาดใหญ่และความอดทนของบ้านหนักที่ตรงกับคําแนะนําทางเทคนิคการติดตั้งภายใน 24 ชั่วโมง
• สายการผลิตขนาดใหญ่ที่มั่นคงที่มีราคาปลีกปลีกที่เหมาะสมสําหรับผู้ผลิตอุปกรณ์การเหมืองแร่ระยะยาว, เครื่องจักรกลก่อสร้างหนักและผู้จําหน่ายส่งโลหะ
• เรามุ่งเน้นการออกแบบที่คอมแพคตและสามารถแยกภาระได้โครงสร้างการบํารุงรักษาที่อิสระง่าย และการร่วมมือในระยะยาวที่คุ้มค่าทั้งคู่กับผู้ซื้ออะไหล่อุปกรณ์การขนส่งอุตสาหกรรมหนักทั่วโลก.

6การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีของวัสดุแพร่และความแข็งของพื้นผิวของเหล็กที่มีโครม GCr15
• การหมุนแม่นยํา, การหมัดความร้อนและการแปรรูปผิวกระจกสําหรับเส้นทางแหวนภายในและแหวนภายนอก
• การบํารุงความเครียดแบบบูรณาการแบบมาตรฐาน การบํารุงความหนาวในการลบความเครียดที่เหลือในการแปรรูปภายใน
• การทดสอบการทํางานที่เป้าหมายประเภท: T4DB170 การทดสอบความชราของภาระหนักที่เร่งวิ่งระยะยาว, การทดสอบความทนทานต่อการกระแทกต่อเนื่อง, การตรวจจับความสูงของอุณหภูมิของหมุนโค้งด้วยการคดที่ต่ําในความเร็วสูง
• การคัดกรองม้วนกระดูก, การประกอบกรงเหล็ก / ทองแดง, การตรวจสอบมิติและลักษณะใหม่ทั้งหมดก่อนการบรรจุและการจัดส่งน้ํามันต้านสนิม
• แต่ละชุดของหมุน T4DB170 ผ่านการทดสอบความเหนื่อยจากการหมุนแบบสลับกับภาระหนักอย่างครบถ้วนเพื่อรับประกันการทํางานที่มั่นคงในระยะยาวภายในเหมืองอุปกรณ์ส่งส่งการลดความหนาสําหรับอุตสาหกรรมโลหะและอุตสาหกรรมหนัก.

7.ขอคําอ้างอิงตอนนี้

หากคุณต้องการหมุนม้วน T4DB170 ที่สามารถแยกแยกได้แบบเปิดได้ สําหรับกล่องเกียร์ขนาดใหญ่, เครื่องจักรกลเหมืองแร่และอุปกรณ์ก่อสร้างหนัก การบํารุงรักษาและ OEM การจับคู่, ส่งสอบถามของคุณโดยตรง.
คุณจะได้รับบริการสนับสนุนทางมืออาชีพครบถ้วนหลังจากส่งคําถามของคุณ:

• การตอบกลับอัตราการเสนอราคาของโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• หนึ่งต่อหนึ่งแกนใหญ่ & บ้านหนักที่สอดคล้องความอดทนการติดตั้งคําแนะนําทางเทคนิคจากวิศวกร T4DB ซีรีส์หางโค้งมืออาชีพ
• ข้อเสนอแผนการวางหมุนที่กําหนดเอง รวมถึงช่องกรงทองแดงและตัวเลือกการปรับปรุงความสะอาดที่ขยาย C3
• ราคาขายส่งปลีกโรงงานตรงที่แข่งขันสําหรับชิ้นส่วนสํารองขนาดใหญ่
• ส่งปริมาณการซื้อที่ต้องการและอุปกรณ์ต่อเนื่องภาระหนักและสัดส่วนอุณหภูมิการทํางานสูงเพื่อได้รับคําอ้างอิงทางการรายละเอียด

8.FAQ

1. Q1: คุณลักษณะโครงสร้างของ T4DB170 มี?
   A1: มันเป็นส่วนหนึ่งของ T4DB เมตรเปิดแยกได้ลําดับเดียว โลลเลอร์หลอดคอน, องค์ประกอบคอนและถ้วยภายนอกสามารถแยกแยกได้แยก, เสาเหล็กแบบมาตรฐาน stamped, ไม่มีปิดในที่เหมาะสําหรับอุปกรณ์ที่มีการหล่อลื่นน้ํามันหมุนเวียนภายใน.
2. Q2: T4DB170 สามารถรับน้ําหนักอะไรได้?
   A2: มันสามารถทนภาระเรเดียลรวมที่หนักมาก พร้อมภาระการผลักดันแกนแบบหนึ่งทิศทาง; การตั้งตําแหน่งแกนแบบสองทิศทางต้องการ 2 หมุนที่ติดตั้งแบบหลังต่อหลัง / แบบ O ด้วยการชักก่อนที่เหมาะสม
3. Q3: T4DB170 ใช้กับอุตสาหกรรมอะไรหลัก ๆ
   A3: มันถูกใช้อย่างแพร่หลายในอุปกรณ์ขนส่งเหมืองแร่, กล่องเกียร์ขนาดใหญ่ในอุตสาหกรรมหนัก, แกนขับเคลื่อนเครื่องจักรกลก่อสร้างขนาดใหญ่และระบบส่งเสริมโรงงานลวดโลหะ
