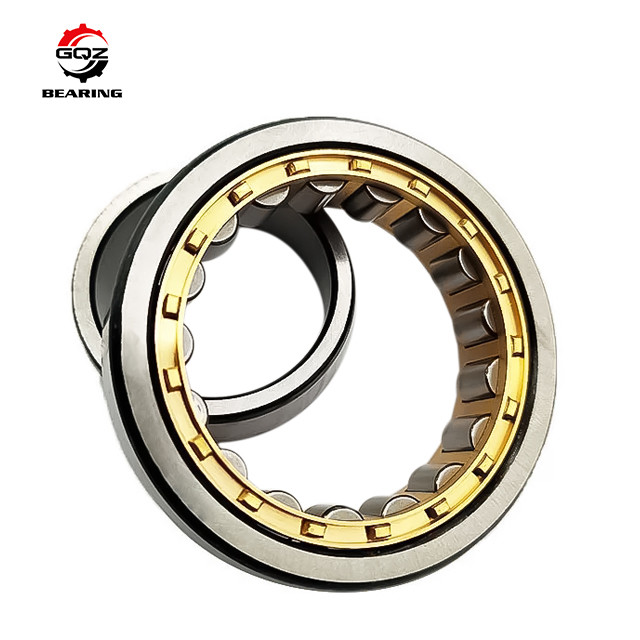

NU303E รางจมูกต่ํา หมุนม้วนกระบอก C0 C2 C3 C4 C5
1.หมุนม้วนกระบอก รายละเอียด :
| ประเภทหมุน | หมุนม้วนกระบอก |
| รูปแบบเบอร์ | NU303E |
| ยี่ห้อ | FAG / GQZ / AAA |
| ขนาด (mm) | 17*47*14 |
| MOQ | 1 ตัว |
| สต็อค | พอแล้ว |
| การหล่อลื่น | น้ํามัน |
| การใช้งาน | รถยนต์, โรงงานลัด, การทําเหมืองแร่, โลหะ |
2. การออกแบบสินค้า:
การออกแบบ N
ช่องทางภายในมีสองแผ่นขั้วรวมกัน ขณะที่เส้นทางภายนอกไม่มีแผ่นขั้ว การขยับแกนของแกนไปยังบล็อกเบียร์สามารถทนได้โดยเบียร์จากสองทิศทางหมุนยางที่ใช้โดยทั่วไปเป็นหมุนยางปลายที่ไม่ได้ตั้งตําแหน่ง.
การออกแบบ NU
เส้นทางภายนอกของหมุนแบบ NU มีสองแผ่นลวดแบบเดียวกัน ขณะที่เส้นทางภายในไม่มีแผ่นลวด. การขยับแกนของแกนไปยังบล็อกหมุนสามารถถูกตัดโดยหมุนจากสองทิศทาง ดังนั้นหมุนยางที่ใช้โดยทั่วไปเป็นหมุนยางปลายที่ไม่ได้ตั้งตําแหน่งเนื่องจากเหตุผลของการผลิตและการบํารุงรักษา, สอง flanges ของเส้นทางภายนอกของ NU การออกแบบ bearings ใหญ่แสดงบนภาพวาดบางทีไม่ได้เป็นหน่วยเดียว, แต่มีวงแหวน flange fitt-up ปล่อย
การออกแบบ NJ
สายทางนอกมีสอง flanges ยูนิตี้, สายทางภายในยังมีหนึ่ง flange ยูนิตี้. ดังนั้น, หมุนเหล่านี้เหมาะสําหรับแนวทางแกนจากทิศทางหนึ่ง.
การออกแบบ NUP
ทางนอกของร่องมีสอง flanges ยูนิตี้ ขณะที่ทางในของร่องมีหนึ่ง flange ยูนิตี้และหนึ่ง flange ไม่ยูนิตี้ในรูปของแหวน flange ฟิต-up ปล่อย,นั่นก็คือสามารถนําเสนอแนวทางแกนของแกนจากสองทิศทาง
3.ผลิตภัณฑ์หลัก:
1. หมุนม้วนกระดูก
2หมุนลูกกลองหลุมลึก
3. หมุนม้วนกระบอก
3. หมุนม้วนกลม
4. การวางเส้นตรง
5. หมอนล็อคเบอร์
6 OEM สวมของแบรนด์ชื่อดัง
7. ที่ไม่เป็นมาตรฐาน
4 การขนส่ง:
1) ต่ํากว่า 45 กิโลกรัม เราจะส่งโดยทางด่วน (ประตูต่อประตู, สะดวก)
2) ระหว่าง 45 - 200 กิโลกรัม เราจะส่งโดยการขนส่งทางอากาศ
3) กว่า 200 กิโลกรัม เราจะส่งทางทะเล (ราคาถูกที่สุด แต่ใช้เวลานาน)
5การใช้งาน:
ส่วนใหญ่ใช้ในเครื่องยนต์ขนาดใหญ่และขนาดกลาง, รถยนต์, spindle, การเผาไหม้ภายใน
เครื่องยนต์, เครื่องผลิตไฟฟ้า, เครื่องเรือนแก๊ส, เครื่องลด, เครื่องลวด, เครื่องสั่นและเครื่องขนส่งยก
6.เรามีสต๊อกพอแล้ว
| Dการกําหนด | สเปคเก่า | ขนาดหลัก (มม.) | อัตราการเร่ง (rpm) | น้ําหนัก ((kg) | ||||
| d | D | B | Fw | ไขมัน | น้ํามัน | |||
| NU 303 E | 32303 E | 17 | 47 | 14 | 24.2 | 14000 | 17000 | 0.12 |
| ยู 304 E | 32304 E | 20 | 52 | 15 | 27.5 | 12000 | 15000 | 0.15 |
| ยู 304 | 32304 | 20 | 52 | 15 | 28.5 | 12000 | 15000 | 0.15 |
| NU 305 E | 32305 E | 25 | 62 | 17 | 34 | 9500 | 12000 | 0.24 |
| ยู 305 | 32305 | 25 | 62 | 17 | 35 | 9500 | 12000 | 0.24 |
| ยู 306 E | 32306 E | 30 | 72 | 19 | 40.5 | 9000 | 11000 | 0.36 |
| ยู 306 | 32306 | 30 | 72 | 19 | 42 | 9000 | 11000 | 0.36 |
| ยู 307 E | 32307 E | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
| ยู 307 | 32307 | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
| ยู 308 E | 32308 E | 40 | 90 | 23 | 52 | 6700 | 8000 | 0.65 |
| ยู 308 | 32308 | 40 | 90 | 23 | 53.5 | 6700 | 8000 | 0.65 |
| NU 309 E | 32309 E | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
| NU 309 | 32309 | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
| NU 310 E | 32310 E | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
| NU 310 | 32310 | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
| สาขา NU 311 E | 32311 E | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
| NU 311 | 32311 | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
| NU 312 E | 32312 E | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
| NU 312 | 32312 | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
| NU 313 E | 32313 E | 65 | 140 | 33 | 82.5 | 4000 | 4800 | 2.25 |
| NU 313 | 32313 | 65 | 140 | 33 | 83.5 | 4000 | 4800 | 2.25 |
| NU 2214 E | 32314 E | 70 | 150 | 35 | 89 | 3600 | 4300 | 2.75 |
| NU 2214 | 32314 | 70 | 150 | 35 | 90 | 3600 | 4300 | 2.75 |
| NU 315 E | 32315 E | 75 | 160 | 37 | 95 | 3400 | 4000 | 3.3 |
| NU 315 | 32315 | 75 | 160 | 37 | 95.5 | 3400 | 4000 | 3.3 |
| สาขา: | 32316 E | 80 | 170 | 39 | 101 | 3200 | 3800 | 3.95 |
| NU 316 | 32316 | 80 | 170 | 39 | 108 | 3200 | 3800 | 3.95 |
| NU 2304 E | 32604 E | 20 | 52 | 21 | 27.5 | 11000 | 14000 | 0.21 |
| NU 2304 | 32604 | 20 | 52 | 21 | 28.5 | 11000 | 14000 | 0.21 |
| NU 2305 E | 32605 E | 25 | 62 | 24 | 34 | 9000 | 11000 | 0.35 |
| NU 2305 | 32605 | 25 | 62 | 24 | 35 | 9000 | 11000 | 0.35 |
| NU 2306 E | 32606 E | 30 | 72 | 27 | 40.5 | 8000 | 9500 | 0.53 |
| NU 2306 | 32606 | 30 | 72 | 27 | 42 | 8000 | 9500 | 0.53 |
| NU 2307 E | 32607 E | 35 | 80 | 31 | 46.2 | 7000 | 8500 | 0.72 |
นอกจากนี้เรายังมีบางหักขายร้อน รายละเอียดดังนี้:
| รุ่น | บัตรประชาชน: | OD: | T(B) : |
| 01B800GR | 200 มม. | 311.15 มิลลิเมตร | 109 มิลลิเมตร |
| 01B800EX | 200 มม. | 311.15 มิลลิเมตร | 109 มิลลิเมตร |
| 203NPPB | ขนาด 17 มิลลิเมตร | 40 มม. | 12 มม. |
| ยูเอ205 | 25 มม. | 52 มม. | 31.5 มม. |
| MUC212 | 60 มม. | 110 มม. | 22 มิลลิเมตร |
| NC205 | 25 มม. | 52 มม. | 15 มม. |
| D-232-156 | 160 มิลลิเมตร | 290 มม. | 247.65 มิลลิเมตร |
| F-16882 | 25 มม. | 36 มิลลิเมตร | 55 มิลลิเมตร |
| F-201429 | 20 มม. | 37 มม. | 26 มิลลิเมตร |
| F-53673 | 50 มม. | 65 มิลลิเมตร | 25 มม. |
| F-55648 | 22 มิลลิเมตร | 28 มม. | 10 มม. |
| F-58442 | 21.168 มม. | 30.694 มม. | 16 มิลลิเมตร |
| F-58549 | 70 มม. | 78 มม. | 38.8 มิลลิเมตร |
| F-225886 | 28 มม. | 68 มิลลิเมตร | ขนาด 18 มิลลิเมตร |
| F-232349 | 24.1 มม. | 49 มม. | 17.7 มิลลิเมตร |
| F-208099.RNN | 40 มม. | 57.5 มม. | 34 มม. |
| F-24303 | 20 มม. | 37 มม. | 23 มิลลิเมตร |
| เอฟ-279913 | ขนาด 17 มิลลิเมตร | 38 มม. | 24.6 มิลลิเมตร |
| F-208364 | 35 มม. | 55 มิลลิเมตร | 30 มม. |
| F-29260 | 25 มม. | 33 มิลลิเมตร | 26 มิลลิเมตร |
| F-34849 | 130 มม. | 200 มม. | 84 มม. |
| F-59243 | 300 มม. | 420 มม. | 73 มม. |
| F-80318 | 60 มม. | 68 มิลลิเมตร | 40 มม. |
| F-80322 | 150 มม | 320 มม. | 108 มม |
| F-58659 | 63.66 มม. | 71.67 มม. | 39 มม. |
| เอฟ-899662 | 12 มม. | 26 มิลลิเมตร | 31.5 มม. |
| F-90309 | 42 มม. | 72 มม. | ขนาด 18 มิลลิเมตร |
| F-90525 | 300 มม. | 420 มม. | 73 มม. |
| F-90591 | 300 มม. | 420 มม. | 73 มม. |
| LZ3224 | 19 มม. | 32 มม. | 23 มิลลิเมตร |
| CPM2466 | 50 มม. | 72.05 มิลลิเมตร | 37 มม. |
| CPM2518 | 50 มม. | 72.33 มม. | 39 มม. |
| CPM2590 | 50 มม. | 69.67 มม. | 42.5 มม. |
| CPM2593 | 55 มิลลิเมตร | 77.07 มิลลิเมตร | 41 มม |
| CPM2610 | 80 มม | 112.75 มม. | 60 มม. |
| CPM2620 | 55 มิลลิเมตร | 94.76 มิลลิเมตร | 100 มม. |
| CPM2645 | 50 มม. | 72 มม. | 31 มม. |
| CPM2656 | 65 มิลลิเมตร | 89.8 มิลลิเมตร | 48 มม. |
| CPM2698 | 55 มิลลิเมตร | 76.94 มม. | 40 มม. |
| 567079B | 36 มิลลิเมตร | 54.3mm | 22 มิลลิเมตร |
| CPM2492 | 50 มม. | 69.67 มม. | 32 มม. |
| CPM2509-2685 | 55 มิลลิเมตร | 83.54 มิลลิเมตร | ขนาด 47 มิลลิเมตร |
| เอฟ-279913 | ขนาด 17 มิลลิเมตร | 38 มม. | 24.6 มิลลิเมตร |
| F-29260 | 25 มม. | 33 มิลลิเมตร | 26 มิลลิเมตร |
| เอฟ-298161 | 300 มม. | 420 มม. | 73 มม. |
| เอฟ 542931 | 10 มม. | 24 มิลลิเมตร | 26 มิลลิเมตร |
