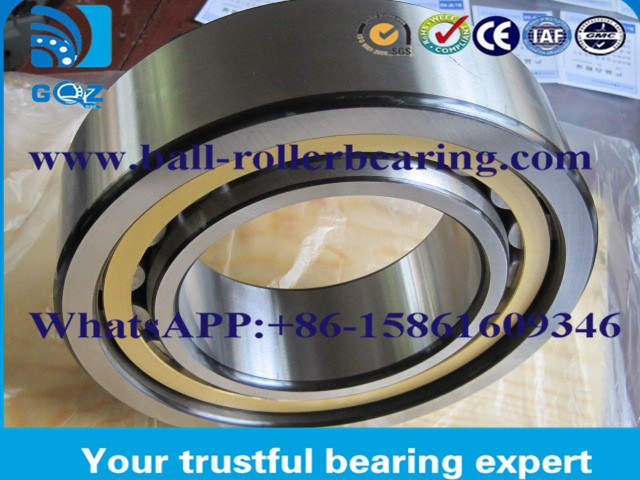

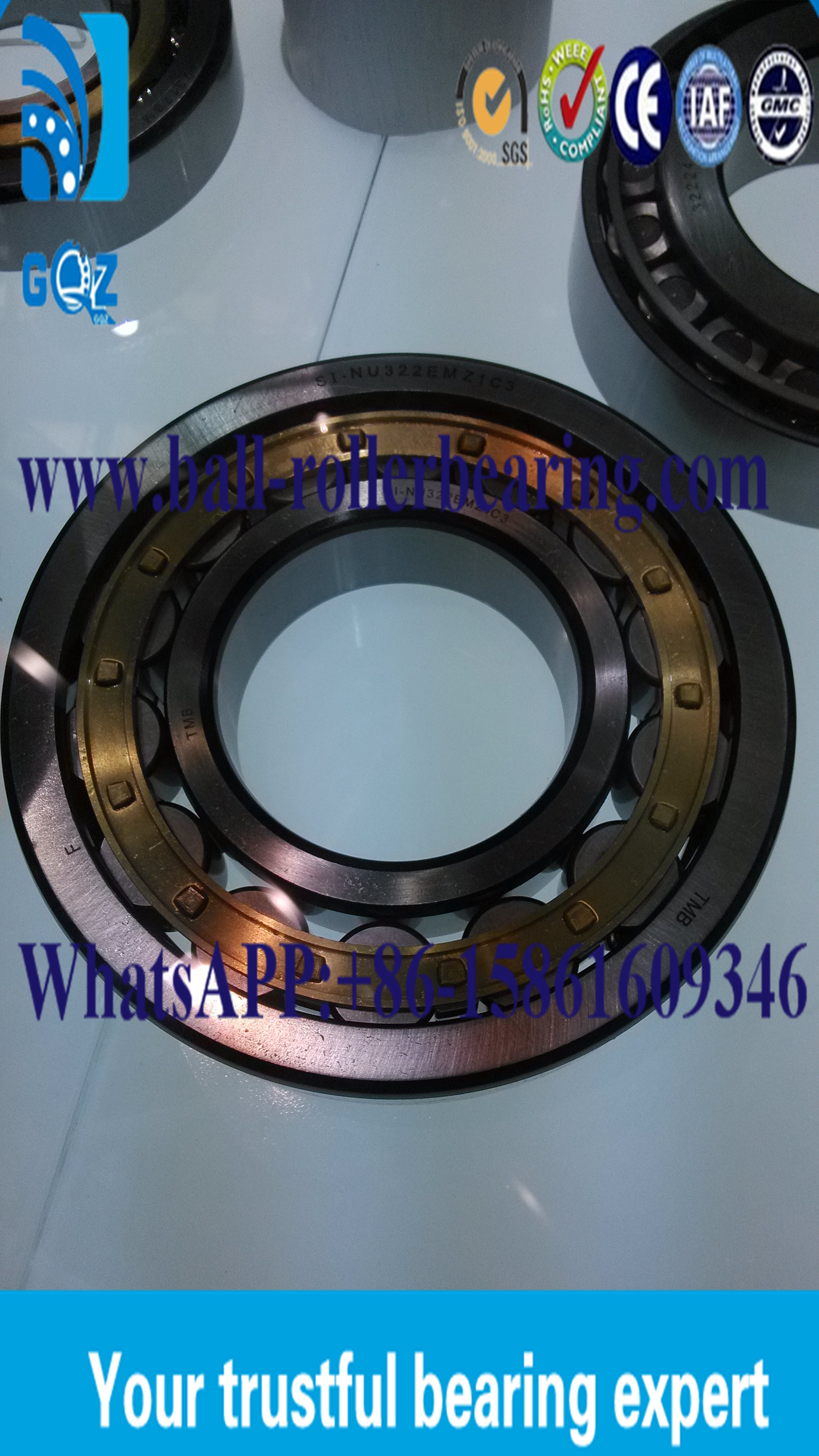

1.หมุนม้วนกระบอก รายละเอียด :
| ประเภทหมุน | หมุนม้วนกระบอก |
| รูปแบบเบอร์ | NU322EMZ1C3 |
| ยี่ห้อ | BTW / NSK / GQZ / AAA |
| ขนาด (mm) | 110*240*50 |
| น้ําหนัก (kg) | 11 กิโลกรัม |
| สต็อค | พอแล้ว |
| การหล่อลื่น | น้ํามัน |
| การใช้งาน | รถยนต์, โรงงานลัด, การทําเหมืองแร่, โลหะ |
2.หมุนม้วนกระบอก:
หมุนม้วนทรงกระบอกที่มีสัดส่วนการหดน้อยที่สุด เหมาะสําหรับการหมุนความเร็วสูง. หมุนม้วนมีการสัมผัสเชิงเส้นกับเส้นทางการแข่งขัน, และหมุนสามารถบรรทุกภาระรัศมีที่หนักกว่า.หมุนชนิด NJ และ NF มีความสามารถในการบรรทุกบางในทิศทางแกนเดียว, และ NH และ NUP ประเภทสามารถรับภาระแกนบางในสองทิศทาง ด้วยการสัมผัสเชิงเส้นระหว่างม้วนกระบอกและเส้นทาง racewaysซึ่งทําให้หมุนม้วนกระบอกสามารถแบกภาระ radial ใหญ่และภาระการกระแทก.
สามลักษณะของหมุนม้วนกระบอก:
N: แหวนภายในมีสองฟลานจ์อินทิกรัล และแหวนภายนอกไม่มีฟลานจ์การขยับแกนของ shaft ในส่วนของบ้านสามารถรองรับในทั้งสองทิศทางภายในหลอดเอง. เสาเหล็กและกลมหมุนกรงทองแดงและอนุญาต
NU: แหวนข้างนอกมีสองฟลานจ์อินเทกรัล และแหวนข้างในไม่มีฟลานจ์การขยับแกนของ shaft ในส่วนของบ้านสามารถรองรับในทั้งสองทิศทางภายในหลอดเองเหล็กดันและกรงทองแดงที่ใช้เครื่องจักร
NJ: แหวนภายนอกมีสอง flanges ครบครันและแหวนภายในมีแค่หนึ่ง flange ครบครัน.ปล่อยให้มีกรงเหล็กบดและกรงทองแดงแปรง.
NF: แหวนภายในมีสอง flanges สมบูรณ์และแหวนภายนอกมีแค่หนึ่ง flanges สมบูรณ์. หมุนสามารถตั้งแหล่งแกนในทิศทางหนึ่งปล่อยให้มีกรงเหล็กบดและกรงทองแดงแปรง.
NUP: แหวนภายนอกมีสองฟลานจ์อินทิกรัล และแหวนภายในมีหนึ่งฟลานจ์อินทิกรัล และหนึ่งแยกเป็นแหวนฟลานจ์. หมุนสามารถใช้เป็นหมุนตั้งตําแหน่ง, ieพวกเขาสามารถให้บริการตําแหน่งแกนสําหรับแกนในทั้งสองทิศทาง.
ข้อดีทางการแข่งขัน
a. เปรียบเทียบกับบริษัทการค้า
b. เปรียบเทียบกับโรงงาน เราสามารถสื่อสารได้ง่าย
c. ผลิตภัณฑ์ของเราถูกผลิตภายใต้ระบบการทดสอบคุณภาพที่เข้มงวด
5.การใช้งาน:
หมุนสามารถใช้ได้สําหรับ: หม้อกลั่น, เครื่องพิเศษ, คอนเวียร์, เครื่องผสม, เครื่องเจาะหิน, เครื่องปั๊มทนทานกังวล, เครื่องปั่น, อุปกรณ์การติดตามอุปกรณ์แปรรูปวัสดุก่อสร้างเซรามิก, อุปกรณ์เสริมบรรจุ, อะไหล่เครื่องเย็บ, ที่พักเครื่องมือ, อุปกรณ์ป่าไม้, อุปกรณ์ปฏิกิริยา, เครื่องกดร้อน, เครื่องเย็นสกรู, เครื่องพิมพ์, รถยนต์ และอื่น ๆ.
เรายังสามารถนําเสนอหมุนสอยต่อไปนี้:
| ขนาดขอบ ((มม) | หน่วยความจุพื้นฐาน ((kN) | ความเร็วจํากัด ((rpm) | น้ําหนัก ((Kg) | เลขของเลเยอร์ | ||||||
| d | D | B | rs นาที | rs1 นาที | Cr | คอร์ | ไขมัน | น้ํามัน | (ประมาณ) | TML |
| 20 | 47 | 14 | 1 | 0.6 | 25.7 | 22.6 | 15,000 | 18,000 | 0.122 | NU204E |
| 25 | 52 | 15 | 1 | 0.6 | 29.3 | 27.7 | 13,000 | 15,000 | 0.151 | NU205E |
| 30 | 62 | 16 | 1 | 0.6 | 39 | 37.5 | 11,000 | 13,000 | 0.226 | NU206E |
| 35 | 72 | 17 | 1.1 | 0.6 | 50.5 | 50 | 9,500 | 11,000 | 0.327 | NU207E |
| 40 | 80 | 18 | 1.1 | 1.1 | 43.5 | 43 | 9,400 | 11,000 | 0.378 | NU208 |
| 45 | 85 | 19 | 1.1 | 1.1 | 46 | 47 | 8,400 | 9,900 | 0.432 | NU209 |
| 45 | 85 | 19 | 1.1 | 1.1 | 63 | 66.5 | 7,600 | 9,000 | 0.495 | NU209E |
| 50 | 90 | 20 | 1.1 | 1.1 | 48 | 51 | 7,600 | 9,000 | 0.47 | NU210 |
| 50 | 90 | 20 | 1.1 | 1.1 | 66 | 72 | 6,900 | 8,100 | 0.54 | NU210E |
| 55 | 100 | 21 | 1.5 | 1.1 | 58 | 62.5 | 6,900 | 8,200 | 0.638 | NU211 |
| 60 | 110 | 22 | 1.5 | 1.5 | 68.5 | 75 | 6,400 | 7,600 | 0.818 | NU212 |
| 65 | 120 | 23 | 1.5 | 1.5 | 84 | 94.5 | 5,900 | 7,000 | 1.02 | NU213 |
| 65 | 120 | 23 | 1.5 | 1.5 | 108 | 119 | 5,400 | 6,300 | 1.21 | NU213E |
| 70 | 125 | 24 | 1.5 | 1.5 | 83.5 | 95 | 5,500 | 6,500 | 1.12 | NU214 |
| 70 | 125 | 24 | 1.5 | 1.5 | 119 | 137 | 5,000 | 5,900 | 1.3 | NU214E |
| 75 | 130 | 25 | 1.5 | 1.5 | 96.5 | 111 | 5,100 | 6,000 | 1.23 | NU215 |
