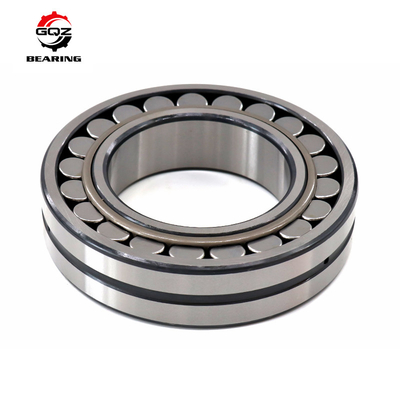

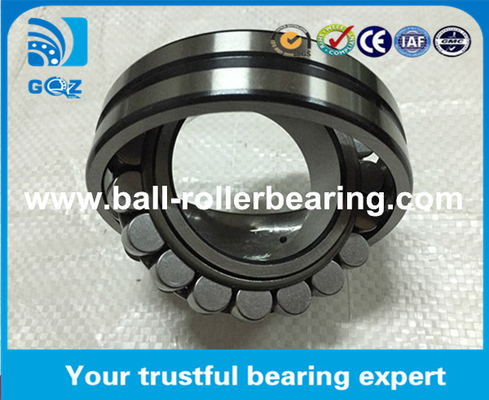

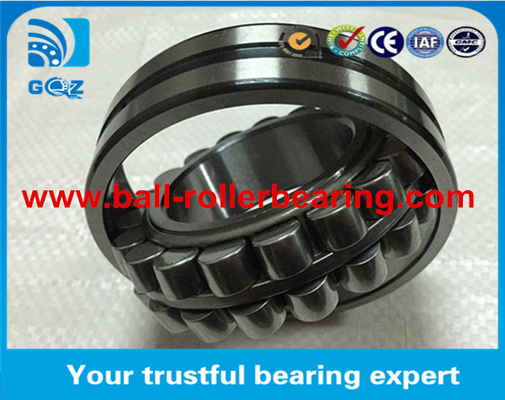

21314 CA K CAK /W33 หมุนกลม 21314 EK หมุน 70 * 150 * 35 มม

ลักษณะ:

1. หมุนม้วนกลมมีวงแหวนภายนอกที่มีรูปร่างกลมภายใน รอลเลอร์หนากว่าในตอนกลางและบางกว่าที่ปลาย.อย่างไรก็ตาม รอลเลอร์กลมมันยากที่จะผลิต และจึงแพงและหมุนมีการขัดแย้งที่สูงกว่าหมุนม้วนแบบกลมหรือกระบอกที่เหมาะสม เนื่องจากจะมีจํานวนการเลื่อนระหว่างองค์ประกอบการม้วนและแหวน.
2. หมุนม้วนกลมสามารถรับอภาระ radial ที่หนักได้ นอกจากนี้ยังสามารถรับอภาระ axial ในทุกทิศทางได้ด้วย
3. บางหมุนม้วนกลมมีช่องเจาะแบบกระชับ และสามารถติดตั้งตรงกับแกนกระชับหรือแกนทรงกระบอก โดยใช้ตัวปรับหรือกล่องถอน

หมุนม้วนกลมตามชนิดกรงที่แตกต่างกัน สามารถจัดลําดับได้ดังนี้:
■ หัวหมุนกลม ซีรีส์ CC/W33
■ กลมกลมกลมกลมกลมกลม
■ หัวหมุนกลม ซีรีย์ F3
■ ซีรี่ย์กรงกลมกลมกลม MB
■ ซีรี่ย์ความแข็งแรงของหมุนกลม
โครงสร้างและรหัสอัพฟิกซ์ของหมุนม้วนกลมชุดยอดนิยม:
ตามขนาดและชุดของหมุน เลือกแบบภายในหนึ่งจากแบบต่อไปนี้ และออกแบบหมุนกลมหมุนหมุนแบบชุดที่แตกต่างกันกราฟต่อไปนี้คือหมุนม้วนกลมที่มีแหวนภายในที่แตกต่างกันและโครงสร้างของกรง.
การตั้งชื่อของหมุนม้วนกลม
หมุนม้วนกลมถูกผลิตในหลายแบบออกแบบขึ้นอยู่กับชุดและขนาดของหมุน
- การจัดวางแหวนนําลอย และ
- การออกแบบวงแหวนภายในและ/หรือกรง
ตามที่อธิบายต่อไปนี้

• C ((J), CC--สองกรงเหล็กประเภทหน้าต่าง, แหวนภายในไม่มีขอบและ guide แหวนศูนย์กลางบนแหวนภายใน
• EC(J), ECC(J) --สองกรงเหล็กประเภทกระจก, แหวนภายในไร้ขอบ, วงกลมนําศูนย์กลางบนวงกลมภายในและเสริมเอกสารม้วน
• CA - กรงทองแดงแปรรูปชิ้นเดียว มีขอบสองขั้ว มีแผ่นขัดในวงแหวนภายในและวงแหวนนํากลางในวงแหวนภายใน
• CAF-- เหมือน CA แต่มีกรงเหล็ก
• ECA, ECAC-- เสริมเติม roller, กรงทองแดงแปรรูปชิ้นเดียว, ด้านสอง, การยึด flanges บนวงแหวนภายใน, วงแหวนนําศูนย์บนวงแหวนภายใน.
• ECAF เหมือน ECA แต่มีกรงเหล็ก
• E-- สําหรับหมุนที่มีกว้างเจาะ d ≤ 65 mm: กรงเหล็กประเภทกระจก 2 ช่อง มีวงกลมภายในไม่มีขอบ และวงกลมนําศูนย์กลางอยู่บนวงกลมภายใน
• CAFA-- กรงเหล็กแปรรูปแบบหนึ่งชิ้น มีสองขั้น จุดกลางในวงแหวนภายนอก
