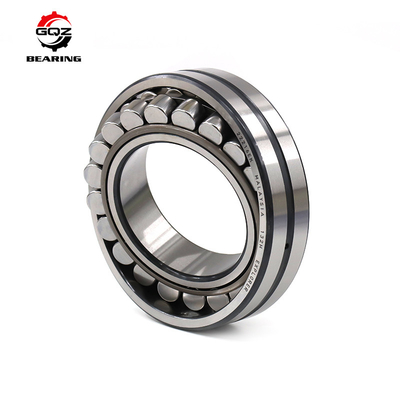

ABEC-3 หัวหมุนกลม 22209 E สําหรับม้วนโรงม้วน 22209 CA/W33 หัวหมุน 45X85X23 หัวหมุน
การออกแบบและแนวคิดของห่วงกลม:
หมุนสกรีนชักเกอร์ หมุนม้วนกลมเป็นแถวสองหน่วยที่ถือตัวเองประกอบด้วยแหวนภายนอกที่แข็งแรงที่มีเส้นทางลุ้นโค้ง, แหวนภายในที่แข็งแรงและม้วนกระบอกที่มีกรงแหวนภายในที่มีรูกลมหรือกระบอก.
มันมีม้วนสองแถว, เส้นทางวงแหวนภายนอกแบบกลมทั่วไปและเส้นทางวงแหวนภายในสองที่ชันมุมกับแกนหมุนจุดกลางของลูกกลมในวงแหวนภายนอกทางแข่งอยู่ที่แกนหลอดเพราะฉะนั้น, หมุนมีการปรับตัวเองและไม่รู้สึกถึงการปรับผิดพลาดของแกนเทียบกับบ้าน, ซึ่งอาจเกิด, ตัวอย่างเช่น, โดยการปรับเปลี่ยนแกน.พวกเขาถูกออกแบบเพื่อรองรับภาระ radial หนัก, รวมถึงภาระแกนหนักในทั้งสองทิศทาง
ซีรี่ย์มิติของห่วงม้วนกลมคือ:
หมุนกลม 22209 CC K W33 การออกแบบ:
| หน่วย | mm |
| ประเภทห่วง | ช่องเจาะกระชับ, ช่องเล็บ & หลุม |
| โบร์ ดิอา (d) | 45.0000 |
| ออเตอร์ ดิอา (D) | 85.0000 |
| ความกว้าง (B) | 23.0000 |
| แพร่ (นาที) (rs) | 1.100 |
| หน่วยการควบคุมความจุ | 93,000 |
| ราคาภาระสแตติก (Cor) | 105,000 |
| ความเร็วสูงสุด (กรีส) | 5 |
| ความเร็วสูงสุด (น้ํามัน) | 6 |
| น้ําหนัก (g) | 620.00 |
| อะไหล่ - การออกแบบภายใน | |
| CA, CAC | แฟลนจ์ยึดในวงกลมภายในวงกลมนําศูนย์กลางวงกลมภายในวงกลมหมึก |
| CC ((J), CJ | แหวนภายในไร้ขอบ แหวนนําศูนย์กลางแหวนภายใน สองกรงเหล็ก stamped |
| CCJA, EJA | แหวนภายในไร้ขอบ แหวนนําศูนย์กลางทางแข่งแหวนภายนอก สองกรงเหล็ก stamped |
| E | การออกแบบภายในที่ปรับปรุงให้ดีที่สุด เพื่อเพิ่มศักยภาพบรรทุกภาระ 213, 222 และ 223 ซีรีส์: แหวนภายในไร้ขอบและกรงเหล็ก 2 ช่อง d ≤ 65 mm: แหวนนําศูนย์กลางแหวนภายใน d > 65 mm: แหวนนําศูนย์กลางบนกรง |
| อะไหล่ - การออกแบบภายนอก (ตรา, ช่องแหวนสล็อปฯลฯ) | |
| - ซีเอส -2 ซีเอส | ผนึกติดต่อ NBR ด้านหนึ่งหรือทั้งสองข้าง |
| -CS2, -2CS2 | การปิดติดต่อ FKM ด้านหนึ่งหรือทั้งสองข้าง |
| -CS5, -2CS5 | ปริมณฑลติดต่อ HNBR ด้านหนึ่งหรือทั้งสองข้าง |
| K | ช่องเจาะกระชับกระชับ 112 |
| K30 | ช่องเจาะกระชับกระชับ 130 |
