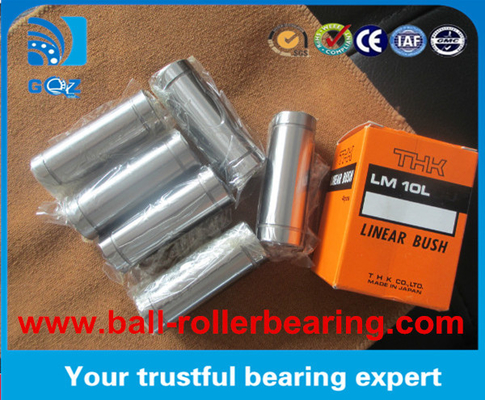

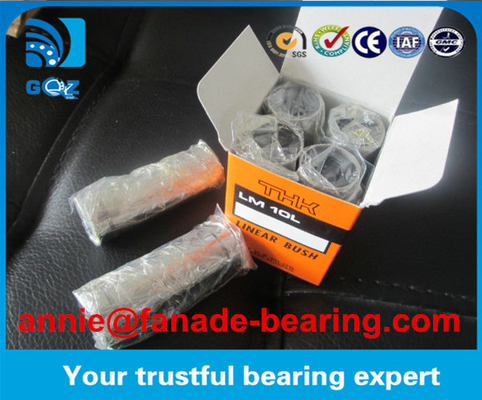

ราคาดี THK LM10L กลองบรรทัดเส้น ขนาดใหญ่ในคลัง 10 * 19 * 55 มม
หมุนเป็นการผลิตราคาถูกของLM LMF LMK LMUระบบการเคลื่อนไหวเชิงเส้นสําหรับการเคลื่อนไหวไม่จํากัดกับแกนกระบอก เนื่องจากจุดการสัมผัสของลูกบอลกับแกน, ดังนั้นใช้ภาระที่เล็ก.เพื่อให้ได้รับความละเอียดการเคลื่อนไหวเรียบ. พลาสติกคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องLM LMF LMK LMUหมุนแบบเส้นตรง หมุนแบบเส้นตรงคือการขัดสับ, คือจุดสัมผัสระหว่างหมุนและแกนกระบอก, ดังนั้นนี้เหมาะสําหรับการเคลื่อนที่ความเร็วภาระต่ํา;ขณะที่พลาสติกลายเรียบคล้องย้าย การขัดแย้งคือระหว่างพื้นผิวคล้องย้ายสัมผัสกับแกนกระบอก, ดังนั้นการเคลื่อนไหวความเร็วต่ํานี้สําหรับภาระที่สูง
หมุนเส้น LM LMF LMK LMU หมุนเส้นใช้ร่วมกับแกนขับเคลื่อนเส้นแข็ง สําหรับระบบการเคลื่อนไหวเส้นไม่สิ้นสุด การบรรทุกลูกบอลและการดับแกนส่งเพราะมันคือจุดสัมผัสการปล่อยให้ภาระน้อย, แต่การเคลื่อนไหวเชิงเส้น, การขัดขัดเล็กที่สุด, ความแม่นยําสูง, การเคลื่อนไหวอย่างรวดเร็ว
เกี่ยวกับการเคลื่อนไหวเส้นตรงลูกกลองการเคลื่อนไหวเส้นตรงลูกกลอง
| ชื่อสินค้า | LM10UU 10 มิลลิเมตร |
| วัสดุ | เหล็กโครม |
| ขนาด |
สายสอด LM8UU:8mm*15mm*24mm สายสอด LM10UU:10mm*19mm*29mm สายสอด LM16UU:16mm*28mm*37mm สายสอด LM20UU:20mm*32mm*42mm |
| ยี่ห้อ | OEM/THK/GQZ |
| ราคา | ราคาโรงงาน |
| วันจัดส่ง | 2-3 วันสําหรับ ex-stock |
| การใช้งาน | หม้อบรรทัดเส้นปัจจุบันถูกนําไปใช้ในระบบอิเล็กทรอนิกส์, เครื่องจักรอาหาร, เครื่องจักรบรรจุ, เครื่องจักรทางการแพทย์, เครื่องจักรพิมพ์, เครื่องจักรเยื่อ, เครื่องจักร, เครื่องจักรหุ่นยนต์เครื่องมือเครื่องจักร เครื่องมือเครื่องจักร CNC รถยนต์และอุปกรณ์วัดพิกัดสามมิติดิจิตอล ความแม่นยําในอุตสาหกรรมอุปกรณ์พิเศษหรือเครื่องจักร |
| รายละเอียด | คุณสมบัติ: สัมผัสดี, ความสะอาดของขนาดเล็ก, เสียงเสียงต่ํา.ใช้ในเครื่องพิมพ์ 3D ที่มีเลเยอร์คน โรแลนด์ การพิมพ์ออฟเฟต,เครื่องพิมพ์ออฟเฟต อเมริกา, โรแลนด์ |
| รหัสหางาน |
จํานวน แถวลูกบอล |
ขนาดหลัก | ราคาภาระเบื้องต้น | น้ําหนัก | ||||||
| กว้างภายใน | กว้างภายนอก | ความยาว | ช่องล็อคภายนอก | W | ดินามิก | สถาติ | ||||
| dr | D | L | B | D1 | c(kgf) | Co ((kgf) | ||||
| LM6L | 4 | 6 | 12 | 35 | 27 | 11.5 | 1.1 | 33 | 54 | 14 |
| LM8L | 4 | 8 | 15 | 45 | 35 | 14.3 | 1.1 | 44 | 80 | 26 |
| LM10L | 4 | 10 | 19 | 55 | 44 | 18 | 1.3 | 60 | 112 | 55 |
| LM12L | 4 | 12 | 21 | 57 | 46 | 20 | 1.3 | 83 | 160 | 58 |
| LM13L | 4 | 13 | 23 | 61 | 46 | 22 | 1.3 | 83 | 160 | 77 |
| LM16L | 5 | 16 | 28 | 70 | 53 | 27 | 1.6 | 126 | 240 | 147 |
| LM20L | 5 | 20 | 32 | 80 | 61 | 30.5 | 1.6 | 143 | 280 | 171 |
| LM25L | 6 | 25 | 40 | 112 | 82 | 38 | 1.85 | 159 | 320 | 400 |
| LM30L | 6 | 30 | 45 | 123 | 89 | 43 | 1.85 | 254 | 560 | 472 |
| LM35L | 6 | 35 | 52 | 135 | 99 | 49 | 2.1 | 270 | 640 | 708 |
| LM40L | 6 | 40 | 60 | 151 | 121 | 57 | 2.1 | 350 | 820 | 1090 |
| LM50L | 6 | 50 | 80 | 192 | 148 | 76.5 | 2.6 | 620 | 1622 | 2800 |
| LM60L | 6 | 60 | 90 | 209 | 170 | 86.5 | 3.15 | 770 | 2040 | 3800 |
| LM...UU | LM...UU-OP | LM...UU-AJ | LME..UU | LM...LUU | ซีรี่ย์ KH |
| LM6UU | LM6UU-OP | LM6UU-AJ | LME5UU | LM6LUU | KH0622 |
| LM8UU | LM8UU-OP | LM8UU-AJ | LME8UU | LM8LUU | KH0824 |
| LM10UU | LM10UU-OP | LM10UU-AJ | LME12UU | LM10LUU | KH126 |
| LM12UU | LM12UU-OP | LM12UU-AJ | LME20UU | LM12LUU | KH1228 |
| LM13UU | LM13UU-OP | LM13UU-AJ | LME25UU | LM13LUU | KH1428 |
| LM16UU | LM16UU-OP | LM16UU-AJ | LME30UU | LM16LUU | KH1428 |
| LM20UU | LM20UU-OP | LM20UU-AJ | LME40UU | LM20LUU | KH1630 |
| LM25UU | LM25UU-OP | LM25UU-AJ | LME50UU | LM25LUU | KH2030 |
| LM30UU | LM30UU-OP | LM30UU-AJ | LME60UU | LM30LUU | KH2540 |
| LM35UU | LM35UU-OP | LM35UU-AJ | LM35LUU | KH3050 | |
| LM40UU | LM40UU-OP | LM40UU-AJ | LM40LUU | KH4060 | |
| LM50UU | LM50UU-OP | LM50UU-AJ | LM50LUU | KH5070 | |
| LM60UU | LM60UU-OP | LM60UU-AJ | LM60LUU | ||
| LM80UU | LM80UU-OP | LM80UU-AJ | |||
| LM100UU | LM100UU-OP | LM100UU-AJ |
"LM"เมตรสแตนดาร์ดแบบแบบเส้น
"LME" นิ้วแบบมาตรฐานแบบเส้น
"UU" ตรายางในทั้งสองด้านของแบบยาว
"OP" แบบเปิดแบบแบบเส้น
"เอเจ" การปรับแบบแบบเส้น
*LM...UU: LM...(กลม), LM...OP ((แบบเปิด), LM...AJ ((ความสว่างปรับ)
*LME...UU: LME... ((กลอง), LME...OP ((แบบเปิด), LME...AJ ((ความสว่างปรับ)
*KH: มินิเลเยอร์ความแม่นยําสูง
.
