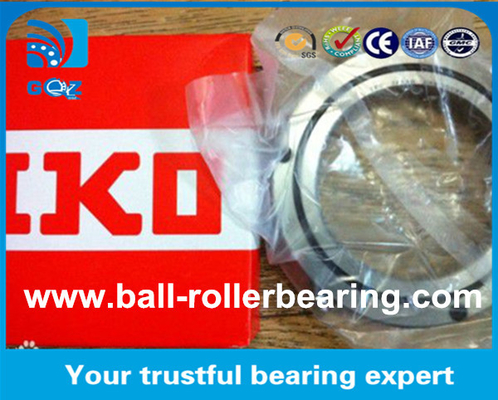

แบรนด์ชื่อดังโลก IKO หมุนม้วนข้าม RB7013 THK หมุนม้วน 70x100x13mm Super Precision Bearings
กับวงแหวน CrossRoller รอลเลอร์ทรงกระบอกถูกจัดวางในแนวข้าม โดยแต่ละรอลเลอร์ตั้งตรงกับรอลเลอร์ที่อยู่ใกล้เคียงกัน ในช่อง 90 V แยกจากกันโดยตัวยึดระยะการออกแบบนี้สามารถรับภาระในทุกทิศทางได้เพียง 1 หมุน, อุตสาหะ radial, axial และแรงปริมาตร.มันสมบูรณ์แบบสําหรับการใช้งาน เช่น ข้อต่อและหน่วยหมุนของหุ่นยนต์อุตสาหกรรม, โต๊ะหมุนของศูนย์แปรรูป, หน่วยหมุนของเครื่องมือ, โต๊ะหมุนความแม่นยํา, อุปกรณ์การแพทย์, เครื่องมือวัดและเครื่องจักรผลิต IC
ความแม่นยําในการหมุนสูง
เครื่องยึดระยะยาวจะทําให้ม้วนอยู่ในตําแหน่งที่เหมาะสม โดยป้องกันมันจากการสับสนเนื่องจากวงแหวนภายในและวงแหวนภายนอกถูกออกแบบให้แยกกันได้นอกจากนี้การเคลื่อนไหวหมุนที่แม่นยําสูงถูกประกันด้วยการปรับระยะว่างของหมุนเพื่อให้มีการบรรทุกก่อน
การจัดการง่าย
แหวนภายในและแหวนภายนอก, ซึ่งแยกแยกได้, ได้รับการติดตั้งกับร่างกายแหวนม้วนข้ามหลังจากที่ม้วนและตัวยึดระยะได้ติดตั้ง.ขั้นตอนนี้ป้องกันแหวนจากการแยกออกจากกันและกันดังนั้น, มันง่ายที่จะจัดการแหวนเมื่อการติดตั้งแหวนสลับ-โรลเลอร์
การป้องกันการบิดเบือน
เครื่องยึดระยะที่ติดตั้งระหว่างม้วนที่คราวกันป้องกันม้วนจากการสับสนและทอร์มหมุนจากการเพิ่มการขัดแย้งระหว่างม้วนไม่เหมือนกับชนิดที่ใช้สแตนเลสแบบปกติวงแหวน CrossRoller ไม่ทําให้การขยับหรือล็อคของม้วนและให้แรงหมุนที่มั่นคง
ขอบเขตของหลอดเคลื่อนที่
RB
รูปแบบ RB ((วงแหวนภายนอกที่แยกออก, ประเภทสําหรับวงแหวนภายในหมุน)
เป็นรูปแบบพื้นฐานของวงแหวนม้วนข้าม แม้ว่าจะมีขนาดขั้นต่ําของวงแหวนภายในและวงแหวนภายนอก,วงแหวนภายนอกของมันสามารถแยกได้ในขณะที่วงแหวนภายในถูกบูรณาการกับร่างหลัก.รูปแบบนี้ถูกใช้ในสถานที่ที่ความแม่นยําของการหมุนของวงแหวนภายในที่จําเป็น.
|
ชาฟต์ กว้าง |
รุ่น | ขนาดหลัก | น้ําหนัก ((kg) | ||||
| 50 | RB 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
| 60 | RB 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
| 70 | RB 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
| 80 | RB 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
| 90 | RB 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
| 100 | RB 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
| RB 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
| 110 | RB 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
| RB 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
| RB 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
| 120 | RB 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
| RB 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
| 130 | RB 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
| RB 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
| 140 | RB 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
| RB 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
| 150 | RB 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
| RB 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
| RB 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
| 160 | RB 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
| 170 | RB 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
| 180 | RB 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
| 190 | RB 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
RE
รุ่น RE ((แหวนภายในที่แยกออก, ประเภทสําหรับการหมุนแหวนภายนอก)
รูปแบบใหม่นี้ถูกสร้างขึ้นตามการออกแบบของ RB โดยมีขนาดใหญ่เท่าๆกับรุ่น RBแหวนภายใน แหวนภายในสามารถแยกได้ ขณะที่แหวนภายนอกถูกรวมเข้ากับร่างหลักรูปแบบนี้ใช้ในสถานที่ ใช้ในสถานที่ที่ความแม่นยําของการหมุนของวงแหวนภายนอกที่ต้องการ
| กว้างของแกน | รุ่น | ขนาดหลัก | น้ําหนัก ((kg) | |||
| 50 | RE 5013 | 50 | 80 | 66 | 13 | 0.27 |
| 60 | RE 6013 | 60 | 90 | 76 | 13 | 0.3 |
| 70 | RE 7013 | 70 | 100 | 86 | 13 | 0.35 |
| 80 | RE 8016 | 80 | 120 | 101.4 | 16 | 0.7 |
| 90 | RE 9016 | 90 | 130 | 112 | 16 | 0.75 |
| 100 | RE 10016 | 100 | 140 | 121.1 | 16 | 0.83 |
| RE 10020 | 150 | 127 | 20 | 1.45 | ||
| 110 | RE 11012 | 110 | 135 | 123.3 | 12 | 0.4 |
| RE 11015 | 145 | 129 | 15 | 0.75 | ||
| RE 11020 | 160 | 137 | 20 | 1.56 | ||
| 120 | RE 12016 | 120 | 150 | 136 | 16 | 0.72 |
| RE 12025 | 180 | 152 | 25 | 2.62 | ||
| 130 | RE 13015 | 130 | 160 | 146 | 15 | 0.72 |
| RE 13025 | 190 | 162 | 25 | 2.82 | ||
| 140 | RE 14016 | 140 | 175 | 160 | 16 | 1 |
| RE 14025 | 200 | 172 | 25 | 2.96 | ||
| 150 | RE 15013 | 150 | 180 | 166 | 13 | 0.68 |
| RE 15025 | 210 | 182 | 25 | 3.16 | ||
| RE 15030 | 230 | 192 | 30 | 5.3 | ||
| 160 | RE 16025 | 160 | 220 | 192 | 25 | 3.14 |
| 170 | RE 17020 | 170 | 220 | 196.1 | 20 | 2.21 |
| 180 | RE 18025 | 180 | 240 | 210 | 25 | 3.44 |
| 190 | RE 19025 | 190 | 240 | 219 | 25 |
2.99 |
RU
รุ่น RU ((ชนิดวงแหวนภายใน/วงแหวนภายนอกรวม)
เนื่องจากมีช่องติดตั้งมาให้ รุ่นนี้ไม่ต้องการแผ่นขัดหรือกระเป๋าปิดผลประกอบการของมันถูกส่งผลกระทบอย่างน้อยโดยวิธีการติดตั้ง,การันตีความแม่นยําการหมุนที่มั่นคงและทอร์ค รุ่นนี้สามารถใช้ได้ทั้งหมุนวงแหวนภายในและหมุนวงแหวนนอก
| กว้างของแกน | รุ่น | ขนาดหลัก | น้ําหนัก ((kg) | |||
| 20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
| 35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
| 55 | RU85 | 55 | 120 | 85 | 15 | 1 |
| 80 | RU124 ((G) | 80 | 165 | 124 | 22 | 2.6 |
| RU124X | ||||||
| 90 | RU148 ((G) | 90 | 210 | 147.5 | 25 | 4.9 |
| RU148X | ||||||
| 115 | RU178 ((G) | 115 | 240 | 178 | 28 | 6.8 |
| RU178X | ||||||
| 160 | RU228 ((G) | 160 | 295 | 227.5 | 35 | 11.4 |
| RU228X | ||||||
| 210 | RU297 ((G) | 210 | 380 | 297.3 | 40 | 21.3 |
| RU297X | ||||||
| 350 | RU445 ((G) | 350 | 540 | 445.4 | 45 | 35.4 |
| RU445X | ||||||
