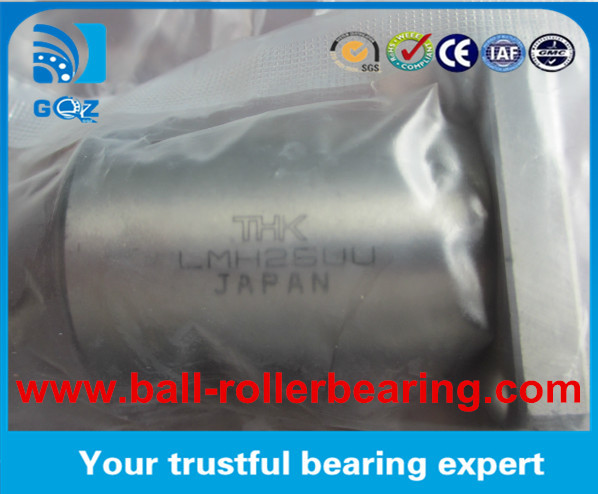

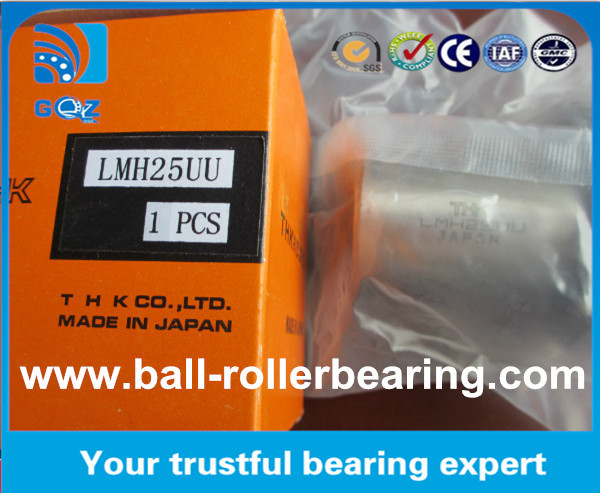

THK กระบอกลูกกลมเส้นตรง LMH25LUU ตัด Flange กระบอกลูกกลมเส้นตรง LMH25LUU THK 25x40x59mm Flange กระบอกลูกกลมเส้นตรง
หมุนเส้น THK is การผลิตราคาถูกของระบบการเคลื่อนไหวเส้นตรง, สําหรับการเดินทางไม่จํากัดร่วมกับแกนกระบอก.หัวหักเส้นตรงที่มีการหมุนลูกกลมการหัดขัดอย่างน้อยเพื่อให้มันสามารถเคลื่อนไหวแม่นยําเรียบร้อย
ซีรี่ย์ LMH-Lเป็นแผ่นตัดและต่ํากว่ารุ่น LMK-L ทําให้การออกแบบคอมแพคต์เนื่องจากแถวของลูกบอลใน Bushing เส้นถูกจัดเรียงเพื่อให้สองแถวรับภาระจากด้านราบ, ชีวิตการใช้งานที่ยาวนานสามารถได้รับ
โมเดล Flanges ตัด LMH....L แบบมาตรฐาน THK แบบบรรทัด LMH25UU:
"LM"เมตรสแตนดาร์ดแบบแบบเส้น
"LME" นิ้วแบบมาตรฐานแบบเส้น
"UU" ตรายางในทั้งสองด้านของแบบยาว
"OP" แบบเปิดแบบแบบเส้น
"เอเจ" การปรับแบบแบบเส้น
*LM...UU: LM...(กลม), LM...OP ((แบบเปิด), LM...AJ ((ความสว่างปรับ)
*LME...UU:LME... ((กลอง), LME...OP ((เปิดประเภท), LME...AJ ((ความสว่างปรับ)
*KH:มินิเลเยอร์ความแม่นยําสูง
รายละเอียดของ THK Linear Bearings LMH25UU:
| เลขเบอร์ | สายลูกบอล | น้ําหนัก g | C (((N) | CO ((N) | กว้างภายใน | กว้างออก | ความยาว |
| (mm) | (mm) | (mm) | |||||
| LMH6UU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| เลขเบอร์ | สายลูกบอล | น้ําหนัก g | C (((N) | CO ((N) | กว้างภายใน (mm) |
กว้างออก (mm) |
ความยาว (mm) |
| LMK6LUU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
หัวหินเส้นเป็นการผลิตราคาถูกของระบบการเคลื่อนไหวเชิงเส้นสําหรับการเดินทางไม่จํากัดกับ
แกนกระบอก เนื่องจากจุดพุ่งลูกบอลสัมผัสกับแกน ดังนั้นใช้ภาระเล็ก
การหมุนลูกบอลการคดขัดอย่างน้อย เพื่อให้ได้ความละเอียดการเคลื่อนไหวที่เรียบร้อย
หมุนยนต์เป็นคุณสมบัติการเลื่อนตัวเองของระบบการเคลื่อนไหวเชิงเส้น ความแตกต่างที่ใหญ่ที่สุด
คือว่าโลหะในโลหะคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้อง
ติดต่อระหว่างหมุนและแกนกระบอก จึงเหมาะสําหรับการเคลื่อนที่ความเร็วของภาระที่ต่ํา
ขณะที่พลาสติกลายเลียร์การเลื่อนการขัดแย้งคือระหว่างพื้นผิวการสัมผัสกับ
แกนกระบอก, ดังนั้นการเคลื่อนไหวความเร็วต่ํานี้สําหรับภาระที่สูง
หมุนยางเส้นใช้พร้อมกับแกนการขับเคลื่อนเส้นตรงที่แข็งแรง
ระบบการเคลื่อนไหว เต็มลูกบอลและการดับแกนส่ง เพราะมันเป็นจุดสัมผัส
ทําให้ภาระเล็ก แต่เคลื่อนไหวเชิงเส้น การขัดขัดเล็กที่สุด ความแม่นยําสูง การเคลื่อนไหวอย่างรวดเร็ว
