THK SSR ซีรี่ย์เส้นทางรถไฟฟ้าและบล็อกสําหรับเครื่อง CNC SSR15XW1UU เส้นทางนําเส้นทางบล็อก THK SSR15XW1GG
The คําอธิบายสั้น ๆ ของระบบนําทางเส้นตรง:
เราเป็นศูนย์ขายและศูนย์บริการเทคโนโลยีของ THK ที่นําทางเส้นทาง เราสามารถจําหน่ายสินค้า THK ของเดิมได้ซีรี่ย์การนําการเคลื่อนไหวเชิงเส้นเป็นช่วงของชิ้นส่วนของเครื่องจักรที่จําเป็นสําหรับการลดการขัดแย้งการเคลื่อนไหวเชิงเส้นในกลไกตําแหน่งของเครื่องจักรเราจําหน่ายสินค้ามากมาย รวมถึงระบบนําทางเส้นตรง และระบบนําทางรถไฟเคลื่อนไหวเส้นตรง และระบบนําทางลูกบอลขนาดที่มีให้เลือกจะตั้งแต่รางรถไฟที่เล็กที่สุดในโลก ที่กว้างเพียง 1 มม, เป็นรุ่นขนาดใหญ่มากที่ให้ความแข็งแรงสูงและความสามารถในการแบกหน่วยสูง
โครงสร้างและตัวเลือกของสายรถไฟฟ้าแนวทาง:
ซีรี่ย์ SHS: SHS15 SHS15C SHS15LC SHS20C SHS20LC SHS25C SHS25LC SHS30C SHS30LC SHS35C SHS35LC SHS45C SHS15V SHS15LV SHS20V SHS20LV SHS25V SHS25LV...
ซีรี่ย์ HSR:HSR15A HSR15AM HSR15B HSR15BM HSR15R HSR20A HSR20LA HSR25A HSR25LA HSR30A HSR30LA HSR35A HSR35LA HSR45A HSR45LA...
รุ่น SSR:SSR15XWY SSR20XW SSR25XWY SSR35XW SSR15XVY SSR20XV SSR25XVY SSR15XTBY SSR20XTBY SSR25XTBY SSR15XWMY SSR25XWMY...
ซีรี่ย์ SRS: SRS7M SRS9M SRS12M SRS15M SRS20M SRS25M SRS7WM SRS9WM SRS12WM SRS15WM SRS20M SRS12WGM
รุ่น SR: SR15W SR15V SR20W SR20V SR25W SR25V
SR15TB SR15SB SR20TB SR20SB SR25TBY SR25SBY...
รุ่น RSR:RSR3M RSR3N RSR5M RSR5N RSR7M RSR7N RSR9KM RSR9N RSR12VM RSR12N RSR15VM RSR15N RSR20VM RSR20N...
รุ่น RSH: RSH7M RSH9KM RSH12VM RSH7ZM RSH9ZM RSH12ZM RSH15ZM RSH7WZM RSH9WZM RSH12WZM RSH15WZM
ซีรี่ย์ SHW:SHW12CAM SHW14CAM SHW17CAM SHW21CA SHW27CA SHW35CA SHW50CA SHW12CRM SHW12HRM SHW14CRM SHW17CRM
รุ่น NR/SNS:SNR25 SNR25L SNR25LR SNR25C SNR25LC SNR30 SNR30R SNR30LR SNS35R SNS45R SNS55R SNS64R SNS85LR SNS25C SNS35C

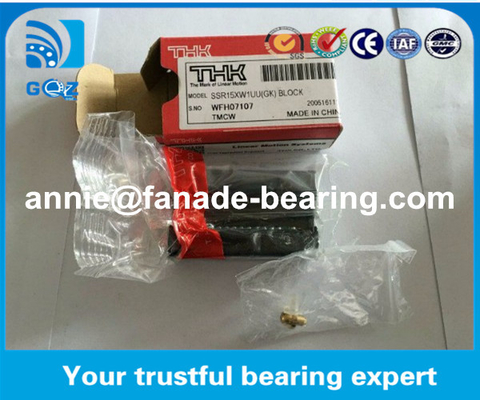

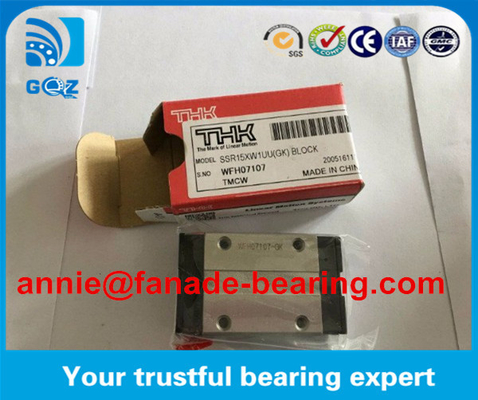

THK SRRX15W1UU ระบบการนําทางเชิงเส้น รูปภาพ:
รายการระบบแนวทางของ THK Series:
| รุ่นหมายเลข | ขนาดภายนอก | ราคาภาระเบื้องต้น | |||
| ราดัล | |||||
| ความสูง M |
ความกว้าง W |
ความยาว L |
ดินามิก การจัดอันดับ C |
สถาติ การจัดอันดับ C0 |
|
| mm | mm | mm | kN | kN | |
| SSR 15XW | 24 | 34 | 56.9 | 14.7 | 16.5 |
| SSR 15XWM | 24 | 34 | 56.9 | 14.7 | 16.5 |
| SSR 20XW | 28 | 42 | 66.5 | 19.6 | 23.4 |
| SSR 20XWM | 28 | 42 | 66.5 | 19.6 | 23.4 |
| SSR 25XW | 33 | 48 | 83 | 31.5 | 36.4 |
| SSR 25XWM | 33 | 48 | 83 | 31.5 | 36.4 |
| SSR 30XW | 42 | 60 | 97 | 46.5 | 52.7 |
| SSR 30XWM | 42 | 60 | 97 | 46.5 | 52.7 |
| SSR 35XW | 48 | 70 | 110.9 | 64.6 | 71.6 |
