รายการผู้ผลิตหักยางม้วนกระบอก KOYO NU302N จํากัดความเร็ว 5600 r/min น้ําหนัก 1.5KG
หมุนม้วนทรงกระบอกคืออะไร?
หมุนม้วนกระบอกมีความสามารถในการบรรทุกสูงและสามารถทํางานในความเร็วสูงเพราะมันใช้ม้วนเป็นองค์ประกอบการม้วนของพวกเขาพวกเขาจึงสามารถใช้ในแอพพลิเคชันที่เกี่ยวข้องกับภาระ radial และแรงกระแทกที่หนัก.
รอลเลอร์มีรูปร่างทรงกระบอก และมีมงกุฎที่ปลาย เพื่อลดความเข้มข้นพวกเขายังเหมาะสมสําหรับการใช้งานที่ต้องการความเร็วสูง เพราะม้วนถูกนําโดยปีกที่อยู่บนวงแหวนภายนอกหรือภายใน.
ข้อมูลเพิ่มเติม
ด้วยการไม่มีกระดูกซี่โครง แหวนภายในหรือแหวนภายนอกจะเคลื่อนไหวอย่างอิสระเพื่อปรับตัวให้สอดคล้องกับการเคลื่อนไหวทางแกน ดังนั้นสามารถใช้เป็นเลเยอร์ข้างที่อิสระนี้ทําให้พวกเขาสามารถดูดซึมการขยายของ shaft ในระดับหนึ่ง, เทียบกับตําแหน่งที่อยู่อาศัย
หมุนม้วนกลมชนิด NU และ NJ ส่งผลผลการทํางานสูงเมื่อใช้เป็นหมุนข้างอิสระเพราะมันมีลักษณะที่ต้องการสําหรับวัตถุประสงค์นั้นแบบ NF หมุนม้วนกระบอกยังสนับสนุนการเคลื่อนที่แกนไปในระดับหนึ่งในทั้งสองทิศทางและดังนั้นสามารถใช้ได้เป็น.
สําหรับการใช้งานที่ต้องรองรับภาระแกนหนัก หมุนหมุนกลมเป็นที่เหมาะสมที่สุด เพราะมันถูกออกแบบเพื่อรองรับภาระชนิดมีความแข็งแรงและพื้นที่แกนที่ต้องการน้อยพวกมันรองรับภาระแกนเฉพาะที่ทํางานในทิศทางเดียว
การสมัครรายละเอียด
โดยเฉพาะอย่างยิ่ง หมุนม้วนกระบอกของเราสามารถใช้ในอุตสาหกรรมการส่งส่ง รถยนต์ มอเตอร์ไฟฟ้า เครื่องกําเนิด เครื่องยกเครื่องจักรกลเครื่องมือ และเครื่องยนต์เผาไหม้ภายในเป็นต้น
ข้อดี
หมุนม้วนเหล่านี้สามารถแยกออก และสามารถติดตั้งและถอนได้ง่าย
| ชื่อสินค้า | หมุนม้วนกระบอก |
| OD ((กว้างนอก) : | 20-100 มม. |
| ID ((กว้างภายใน): | 1-50 มม. |
| B ((ความหนา) : | 5-100 มม. |
| น้ําหนักสุทธิ: | อีเมลเรา, ได้รับรายละเอียดเพิ่มเติม - ปริมาตรน้ําหนักสะสม |
| วัสดุ | โลหะเบอร์ |
| หมวดความจุไดนามิก: | ใช้ในการคํานวณหมุนสไลด์แห้งที่ต้องบรรทุกแบบไดนามิค |
| ราคาภาระสติก: | กําหนดเป็นภาระสูงสุดที่ 1 หมุนพับผสม |
| ความเร็วสูงสุด: | กําหนดโดยเกณฑ์ที่รวมถึงความมั่นคงของรูปแบบของกรงและอื่น ๆ |
| ปัจจัยจํากัด | |
| อนุญาต: | กําหนดเป็นระยะทางรวมที่แหวนพ่วงหนึ่งสามารถเคลื่อนไหว |
| เทียบกับอีกด้านในทิศทางรัศมี | |
| จํานวนแถว: | ตามผลิตภัณฑ์เฉพาะเจาะจง เราสามารถทําตามสั่งสําหรับคุณ |

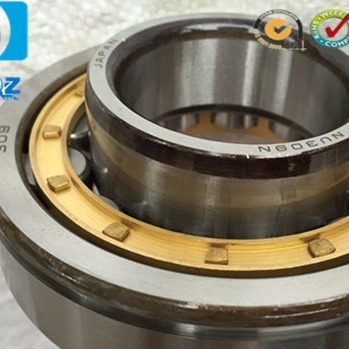

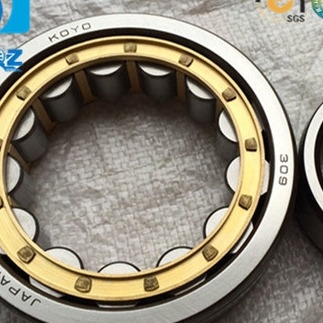

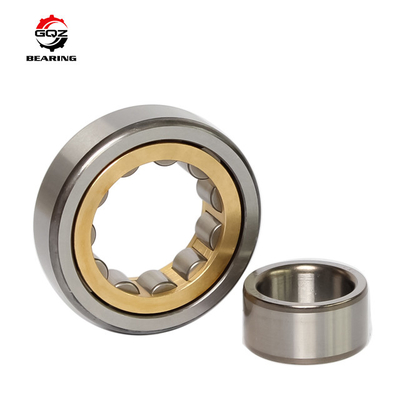

รูปภาพของหมุนม้วนทรงกระบอก
รุ่นอื่น ๆ ของหมุนม้วนกระบอก
| ขอบเขต | น้ําหนัก (KG) | จํานวนที่ใส่ | หลัก | ความเร็วจํากัด | ||||
| ขนาด (mm) | หน่วยการควบคุมความจืด | (rpm) | ||||||
| d | D | B | ประมาณ | ประเภท | Cr | คอร์ | ไขมัน | น้ํามัน |
| 15 | 35 | 11 | 0.05 | N202 | 12.7 | 10.4 | 20000 | 22000 |
| 35 | 11 | 0.05 | NJ202 | 12.7 | 10.4 | 20000 | 22000 | |
| 35 | 11 | 0.05 | NU202 | 12.7 | 10.4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0.06 | N203 | 17.6 | 14.6 | 10000 | 18000 |
| 40 | 12 | 0.06 | NJ203 | 14.5 | 12.8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0.109 | N204 | 16.6 | 13.9 | 17000 | 20000 |
| 47 | 14 | 0.111 | NJ204 | 16.6 | 13.9 | 17000 | 20000 | |
| 47 | 14 | 0.111 | NU204 | 16.6 | 13.9 | 17000 | 20000 | |
| 52 | 15 | 0.149 | N304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | NJ304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | NU304 | 23.1 | 19.2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0.134 | N205 | 18.8 | 17 | 14000 | 16000 |
| 52 | 15 | 0.137 | NJ205 | 18.8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0.17 | NJ2205V | 35.3 | 29.4 | 12000 | 25000 | |
| 52 | 15 | 0.137 | NU205 | 18.8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0.235 | N305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | NJ305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | NU305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 24 | 0.37 | NJ2305V | 67 | 72.7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0.203 | N206 | 24.9 | 23.3 | 12000 | 14000 |
| 62 | 16 | 0.207 | NJ206 | 24.9 | 23.3 | 12000 | 14000 | |
| 62 | 16 | 0.207 | NU206 | 24.9 | 23.3 | 12000 | 14000 | |
| 72 | 19 | 0.35 | N306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | NJ306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | NU306 | 38.5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0.289 | N207 | 35.5 | 34 | 11000 | 12000 |
| 72 | 17 | 0.295 | NJ207 | 35.5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0.295 | NU207 | 35.5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0.451 | N307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | NJ307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | NU307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.536 | NUP307V | 77.2 | 78.6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0.37 | N208 | 43.5 | 43 | 9400 | 11000 |
| 80 | 18 | 0.387 | NJ208 | 43.5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0.378 | NU208 | 43.5 | 43 | 9400 | 11000 | |
ลักษณะที่แตกต่างกันสําหรับหลอดม้วนทรงกระบอกที่แตกต่างกัน
N
แหวนภายในมีสองฟลานจ์อินทิกรัล และแหวนภายนอกไม่มีฟลานจ์การขยับแกนของ shaft ในส่วนของบ้านสามารถรองรับในทั้งสองทิศทางภายในหลอดเองดังนั้นคันคันจึงใช้เป็นคันคันที่ไม่ตั้ง
สาขา
วงแหวนภายนอกของหลอดสอดของแบบ NU มีสองแหลมส่วนหนึ่ง และวงแหวนภายในไม่มีแหลมการขยับแกนของ shaft ในส่วนของบ้านสามารถรองรับในทั้งสองทิศทางภายในหลอดเอง.
นีเจ
แหวนภายนอกมีสอง flanges ครบครันและแหวนภายในมี flanges ครบครันหนึ่ง
เหมาะสําหรับตําแหน่งแกนของแกนในทิศทางหนึ่ง
NF
แหวนภายนอกมีแผ่นขั้วรวมหนึ่งแผ่น และแหวนภายในมีแผ่นขั้วรวมสองแผ่น
NP
แหวนภายนอกประกอบด้วยแผ่นขัดอินทิกรัลหนึ่งและแผ่นขัดไม่อินทิกรัลหนึ่งในรูปของแหวนขัดคล่อง และแหวนภายในมีแผ่นขัดอินทิกรัลสองแผ่น
NUP
แหวนภายนอกมีสองฟลานจ์อินทิกรัล และแหวนภายในมีหนึ่งฟลานจ์อินทิกรัล และหนึ่งฟลานจ์ไม่อินทิกรัลในรูปของแหวนฟลานจ์ลอยพวกเขาสามารถให้บริการตําแหน่งแกนสําหรับแกนในทั้งสองทิศทาง.
RN
ไม่มีวงแหวนภายนอก และวงแหวนภายในมี 2 แฟลนจ์อินเทกรัล
