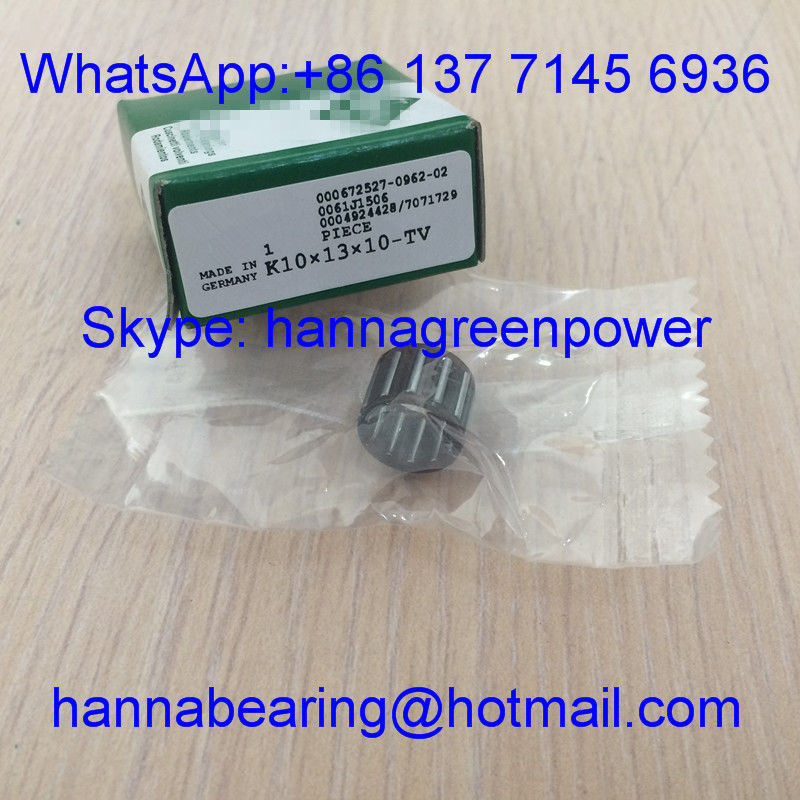

K10x13x10- TV / K10x13x10-TN โพลยามิด Cage Needle Roller & Cage Assemblies 10*13*10mm

1. ภาพรวมผลิตภัณฑ์

K10x13x10-TV และ K10x13x10-TN เป็นชุดลูกกลิ้งเข็มและกรงแบบแยกส่วนตามมาตรฐานเมตริกที่ไม่มีวงแหวนนอกและวงแหวนใน ขนาดรวมมาตรฐาน Fw=10 มม. เส้นผ่านศูนย์กลางภายในที่เข้ากันได้ เส้นผ่านศูนย์กลางลูกกลิ้งนอก Dw=13 มม. ความกว้างรวม C=10 มม. ซีรีส์ K นี้ทำงานร่วมกับรูที่นั่งแข็งและเพลาขัดเงาที่ผ่านการชุบแข็งเท่านั้น เพื่อสร้างชุดตลับลูกปืนเม็ดเข็มที่สมบูรณ์

• K10x13x10-TV: กรงพลาสติก PA66 TV เสริมใยแก้วมาตรฐาน ทนความร้อนได้ดีเยี่ยม และความเร็วรอบจำกัดสูงพิเศษสำหรับอุปกรณ์ส่งกำลังขนาดเล็กความเร็วสูงต่อเนื่อง
• K10x13x10-TN: กรงไนลอน PA66 TN ที่ปรับปรุงประสิทธิภาพแรงเสียดทานต่ำ การวางตำแหน่งลูกกลิ้งที่แม่นยำ เสียงรบกวนขณะทำงานต่ำ เหมาะสำหรับอุปกรณ์ขับเคลื่อนขนาดเล็กที่ต้องการความเงียบและแม่นยำตามมาตรฐานการควบคุมเสียงที่เข้มงวด

ลูกกลิ้งเข็มทรงกระบอกจำนวนมากที่เรียงตัวหนาแน่นและแยกออกจากกันอย่างสม่ำเสมอด้วยกรงพลาสติกแบบบูรณาการ ความสามารถในการรับแรงในแนวรัศมีที่โดดเด่นภายใต้หน้าตัดแนวรัศมีที่แคบเป็นพิเศษ รองรับเฉพาะแรงในแนวรัศมีเท่านั้น ใช้กันอย่างแพร่หลายสำหรับชุดเกียร์ทดรอบขนาดเล็ก เครื่องมือไฟฟ้าขนาดเล็ก ลูกกลิ้งแรงดึงขนาดเล็กสำหรับสิ่งทอ ชุดประกอบการเลื่อนขนาดเล็กอัตโนมัติ เครื่องมือวัดความแม่นยำ และโครงสร้างการส่งกำลังแบบจำลองน้ำหนักเบาที่มีพื้นที่ติดตั้งแนวรัศมีจำกัด

2. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์มาตรฐานฐานแบบรวม

เส้นผ่านศูนย์กลางเพลาที่เข้ากันได้ Fw: 10 มม.
เส้นผ่านศูนย์กลางลูกกลิ้งนอก Dw: 13 มม.
ความกว้างชุดประกอบ C: 10 มม.
โครงสร้าง: ชุดลูกกลิ้งเข็มและกรงแบบแยกส่วน ไม่มีวงแหวนใน ไม่มีเปลือกนอกแบบดึงขึ้นรูป
วัสดุลูกกลิ้งเข็ม: เหล็กกล้าลูกปืนโครเมียมคาร์บอนสูง GCr15
ระยะคลอนแนวรัศมีมาตรฐาน: CN ระยะคลอนปกติ
มุมลบมุมขั้นต่ำ r: 0.3 มม.
ข้อกำหนดสำหรับเพลาและรูที่นั่ง: ความแข็ง HRC60–64 หลังการชุบแข็งพร้อมการขัดเงาเหมือนกระจก

K10x13x10-TV

กรง: ตัวยึดพลาสติก PA66 TV เสริมใยแก้วมาตรฐาน
แรงบิดไดนามิก Cr: 4750 N
แรงบิดสถิต Cor: 6180 N
ความเร็วรอบจำกัดจาระบี: 21800 รอบ/นาที
ความเร็วรอบจำกัดการหล่อลื่นด้วยน้ำมัน: 32500 รอบ/นาที
น้ำหนักสุทธิ: 0.0022 กก.

K10x13x10-TN

กรง: ตัวยึดพลาสติก PA66 TN เสริมใยแก้วที่ปรับปรุงประสิทธิภาพเสียงรบกวนต่ำ
แรงบิดไดนามิก Cr: 4620 N
แรงบิดสถิต Cor: 6030 N
ความเร็วรอบจำกัดจาระบี: 17500 รอบ/นาที
ความเร็วรอบจำกัดการหล่อลื่นด้วยน้ำมัน: 23200 รอบ/นาที
น้ำหนักสุทธิ: 0.0023 กก.
มีแบบสั่งงานขนาดเต็มและข้อมูลการทดสอบประสิทธิภาพการรับน้ำหนักเต็มรูปแบบของทั้งสองรุ่นตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. การออกแบบชุดกรงและลูกกลิ้งเข็มแบบแยกส่วน สามารถจับคู่กับที่นั่งแข็งและเพลาที่ลูกค้าผลิตเองได้อย่างยืดหยุ่น ช่วยลดต้นทุนแม่พิมพ์และต้นทุนการผลิตอุปกรณ์โดยรวมได้อย่างมาก
2. หน้าตัดแนวรัศมีที่บางเป็นพิเศษ ช่วยประหยัดพื้นที่ติดตั้งแนวรัศมี ตอบสนองความต้องการการออกแบบโครงสร้างการส่งกำลังขนาดเล็กที่กะทัดรัดได้อย่างสมบูรณ์แบบ
3. ตัวเลือกกรงพลาสติกไฟเบอร์กลาส PA66 สองแบบ (TV / TN) ครอบคลุมความต้องการการทำงานที่แตกต่างกัน: TV สำหรับการทำงานต่อเนื่องความเร็วสูงพิเศษ; TN สำหรับการส่งกำลังที่แม่นยำและเงียบ
4. การจัดวางลูกกลิ้งเข็มที่หนาแน่นและสม่ำเสมอ ให้ความแข็งแรงแนวรัศมีที่เชื่อถือได้และความสามารถในการรับน้ำหนักสูง การทำงานที่เสถียรด้วยการเคลื่อนที่กลับด้วยความเร็วปานกลางรอบยาว
5. กรงไนลอนดัดแปลงไฟเบอร์กลาส ช่วยลดแรงเสียดทานในการหมุนได้อย่างมีประสิทธิภาพ ยับยั้งเสียงรบกวนจากการสั่นสะเทือนที่ผิดปกติ ทนทานต่อการเสียรูปที่อุณหภูมิสูง และป้องกันลูกกลิ้งกระจายตัว
6. ตัวเลือกที่ปรับแต่งได้: ลูกกลิ้งเข็มสแตนเลสป้องกันสนิม, ระยะคลอนแนวรัศมี C3 ที่เพิ่มขึ้น, การทำเครื่องหมายด้วยเลเซอร์ OEM, การเติมสารหล่อลื่นพิเศษอุณหภูมิต่ำ

ช่วยลดความซับซ้อนของการออกแบบโครงสร้างการส่งกำลังขนาดเล็ก และยืดอายุการใช้งานของชุดรองรับเพลาขนาดเล็ก

4. การใช้งาน

ชุดประกอบลูกกลิ้งเข็มและกรงแบบแยกส่วน K10x13x10-TV / K10x13x10-TN นี้เหมาะสำหรับอุปกรณ์อุตสาหกรรมและพลเรือนขนาดเล็กน้ำหนักเบา ดังนี้:

• ชุดเกียร์ทดรอบขนาดเล็กพิเศษ ส่วนประกอบรองรับภายในเพลาส่งกำลังขนาดเล็ก
• เครื่องมือไฟฟ้ามือถือขนาดเล็ก ชิ้นส่วนหมุนของเครื่องจักรไฟฟ้าขนาดเล็กสำหรับสวน
• อุปกรณ์ทดสอบความแม่นยำขนาดเล็กในสำนักงาน ชุดลูกกลิ้งเลื่อนแรงดึงของเครื่องทอผ้าขนาดเล็ก
• กลไกการเลื่อนเชิงเส้นขนาดเล็กอัตโนมัติ และชุดประกอบตำแหน่งลูกเบี้ยวขนาดเล็ก
• ของเล่นโมเดลน้ำหนักเบา ชุดประกอบการส่งกำลังแบบหมุนน้ำหนักเบาของเครื่องใช้ไฟฟ้าในครัวเรือนขนาดเล็ก
• อะไหล่ทดแทนสำหรับอุปกรณ์ชุดประกอบลูกกลิ้งเข็มและกรงแบบแยกส่วนขนาดเส้นผ่านศูนย์กลางภายใน 10 มม.

โซลูชันลูกกลิ้งเข็มขนาดเล็กความเร็วสูงแบบกะทัดรัดแบบคู่ที่สมบูรณ์แบบสำหรับอุปกรณ์ส่งกำลังแบบมีรูบอดี้แข็งที่กำหนดเอง

5. ทำไมต้องเลือกตลับลูกปืน GQZ

• ประสบการณ์ 25 ปีในการผลิตชุดประกอบลูกกลิ้งเข็มและกรงแบบแยกส่วนซีรีส์ K
• สองรุ่นที่สามารถเปลี่ยนขนาดได้เต็มที่กับตลับลูกปืนเม็ดเข็มซีรีส์ K10×13×10 มาตรฐานสากล ความคลาดเคลื่อนของขนาดและความแม่นยำในการจับคู่ลูกกลิ้งที่สม่ำเสมอ
• บริการปรับแต่ง OEM & ODM เต็มรูปแบบ รองรับลูกกลิ้งเข็มสแตนเลสและการปรับแต่งระยะคลอนพิเศษ
• การตรวจสอบอย่างเข้มงวดตลอดกระบวนการ: การทดสอบความแข็งของวัตถุดิบ ความแม่นยำในการขึ้นรูปกรงพลาสติก การคัดแยกความสม่ำเสมอของลูกกลิ้งเข็ม และการทดสอบความทนทานรอบการทำงานความเร็วสูงก่อนส่งมอบ
• ทีมวิศวกรตลับลูกปืนเข็มมืออาชีพให้คำแนะนำเกี่ยวกับความแข็งของรูที่นั่งและเพลาที่เข้ากันได้ภายใน 24 ชั่วโมง
• สายการผลิตจำนวนมากที่เสถียร พร้อมราคาขายส่งจำนวนมากพิเศษสำหรับผู้ผลิตอุปกรณ์ขนาดเล็กในระยะยาว

เรามุ่งเน้นที่การวางตำแหน่งลูกกลิ้งที่เสถียร ประสิทธิภาพแรงเสียดทานต่ำ และความร่วมมือระยะยาวที่ได้ประโยชน์ร่วมกันกับผู้ซื้ออุตสาหกรรมทั่วโลก

6. การควบคุมคุณภาพ

• การตรวจสอบองค์ประกอบทางเคมีและความแข็งผิวของวัตถุดิบสำหรับลูกกลิ้งเข็มเหล็กโครเมียม GCr15
• การตัด เจียระไน และการปัดมุมที่แม่นยำสำหรับลูกกลิ้งเข็มทรงกระบอก เพื่อขจัดขอบคม
• การขึ้นรูปด้วยการฉีดสำหรับกรงพลาสติก PA66 เสริมใยแก้ว การขึ้นรูปด้วยอุณหภูมิคงที่เพื่อลดการเสียรูป
• การทดสอบประสิทธิภาพแบบแยกส่วนสำหรับสองเวอร์ชัน: การทดสอบความทนทานต่ออุณหภูมิสูงของกรง TV, การทดสอบแรงเสียดทานเสียงรบกวนต่ำของกรง TN, การตรวจสอบความสม่ำเสมอของระยะคลอนแนวรัศมี
• การตรวจสอบการโหลดลูกกลิ้งเข็มเข้ากรงอย่างสม่ำเสมอ การตรวจสอบขนาดและรูปลักษณ์แบบแยกส่วนสำหรับแต่ละรุ่นก่อนการบรรจุภัณฑ์ป้องกันสนิมและการจัดส่ง

ชุดประกอบลูกกลิ้งเข็มและกรงทุกชุดผ่านการทดสอบความทนทานรอบการทำงานแบบสุ่มตัวอย่างเต็มรูปแบบ เพื่อรับประกันการทำงานภายใต้แรงกดแนวรัศมีที่เสถียรภายในรูที่นั่งแข็งที่กำหนดเอง

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการชุดประกอบลูกกลิ้งเข็มแบบแยกส่วน K10x13x10-TV กรง PA66 มาตรฐาน และ K10x13x10-TN กรงไนลอนที่ปรับปรุงประสิทธิภาพเสียงรบกวนต่ำ สำหรับชุดเกียร์ขนาดเล็กและอุปกรณ์เครื่องมือไฟฟ้าขนาดเล็ก โปรดส่งคำถามของคุณมาให้เราโดยตรง
คุณจะได้รับการสนับสนุนอย่างมืออาชีพเต็มรูปแบบหลังจากส่งคำถาม:

• การตอบกลับใบเสนอราคาจากโรงงานอย่างเป็นทางการอย่างรวดเร็วภายใน 24 ชั่วโมง
• คำแนะนำการจับคู่พารามิเตอร์ความแข็งของรูที่นั่งและเพลาที่เข้ากันได้แบบตัวต่อตัวโดยวิศวกรตลับลูกปืนเข็มมืออาชีพ
• ข้อเสนอโซลูชันตลับลูกปืนที่ปรับแต่งได้ รวมถึงตัวเลือกสำหรับลูกกลิ้งเข็มสแตนเลสป้องกันสนิม
• ราคาขายส่งจำนวนมากจากโรงงานโดยตรงที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากแบบผสมสองรุ่น

ส่งปริมาณการซื้อที่ต้องการของแต่ละรุ่นและสภาพแวดล้อมการทำงานของอุปกรณ์ของคุณ เพื่อรับใบเสนอราคาอย่างเป็นทางการโดยละเอียด
