LM25UU / LBD25UU / LM25UU-OP กระบวนการเส้นตรงลูกบอลเลเยอร์ / เส้นเส้น bushing 25 * 40 * 59mm

LM25UU, LBD25UU และ LM25UU-OP เป็นหม้อสอยเส้นเมตรขนาด 25 มิลลิเมตรแบบมาตรฐานที่มีสามประเภทโครงสร้างที่แตกต่างกันเพื่อตอบสนองความต้องการในการติดตั้งและความสะอาดที่หลากหลายทุกซีรีย์ใช้กลุ่มหลายกลุ่มของกล่องกล่องเหล็กหมุนเวียนภายในเปลือกภายนอก, ส่งผลให้การเคลื่อนไหวแบบเรียบง่ายแบบเส้นตรงที่มีการขัดต่ําและรับภาระ radial เท่านั้น

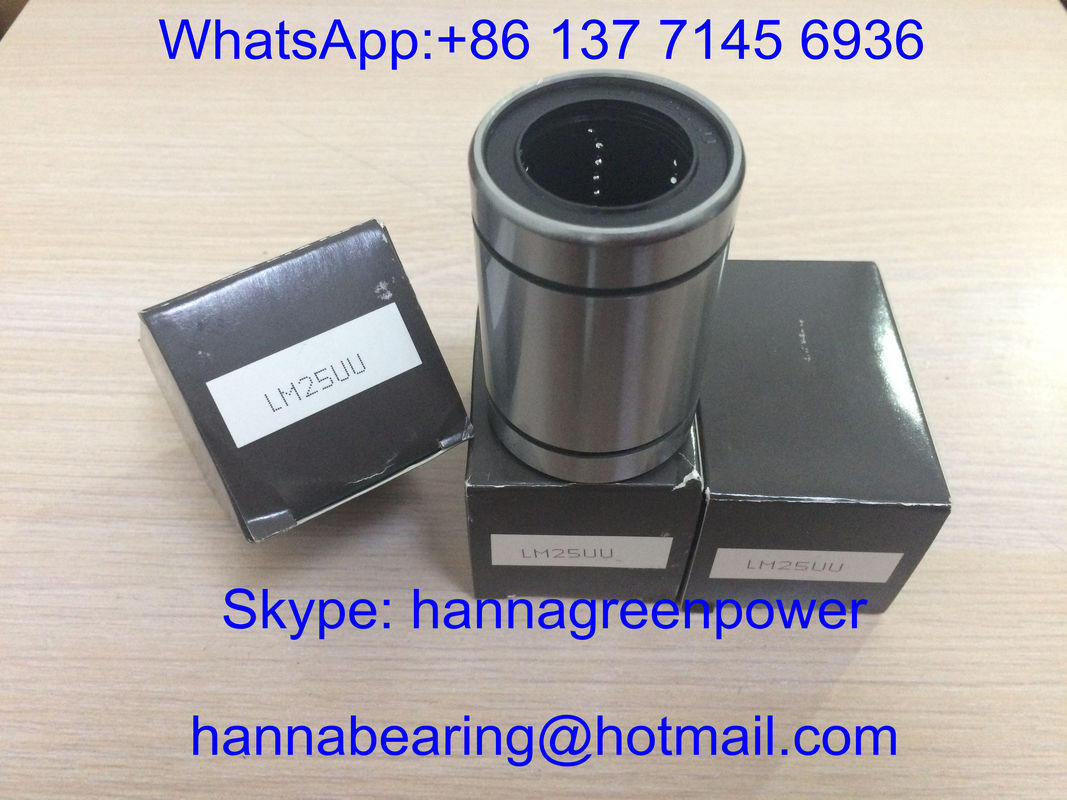

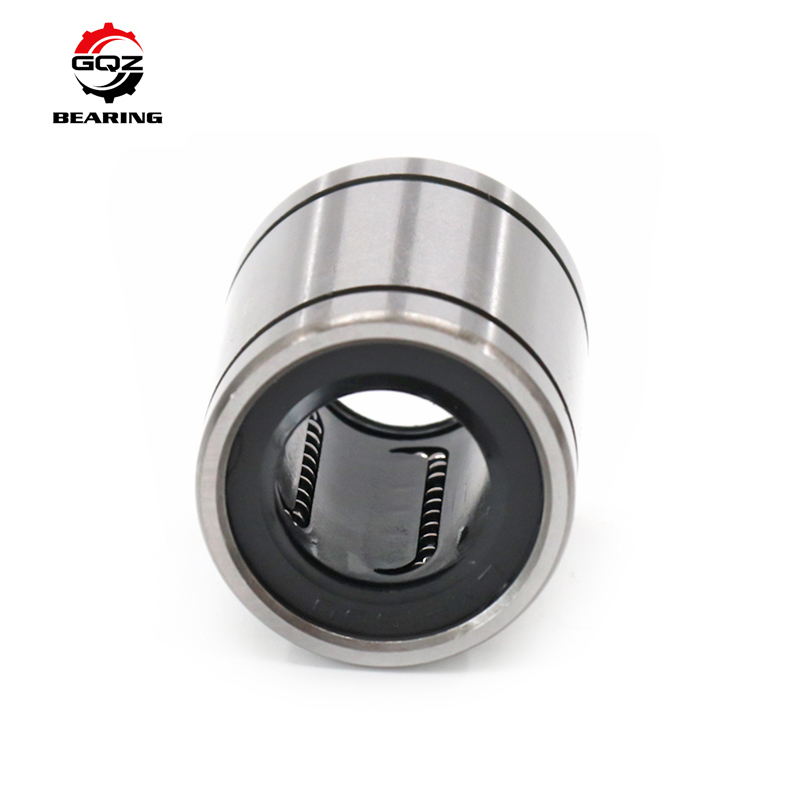

• LM25UU: เปลือกภายนอกแบบสแตนดาร์ดปิดรวม มีปริมาณปริมาณฝุ่นยางสองปลาย ปริมณฑลสําหรับแพลตฟอร์มเลื่อนเส้นตรงทั่วไปที่มีระยะว่างคงที่
• LBD25UU: บุชลิงเส้นปิดแบบบูรณาการที่มีขอบ มีขอบติดตั้งอยู่ทั้งสองข้างสําหรับการติดตั้งบนพื้นผิวโดยตรง โดยไม่ต้องมีกล่องวางตําแหน่งเพิ่มเติม
• LM25UU-OP: โครงสร้างช่องว่างที่สามารถปรับได้เปิดมีช่องว่าง, ช่องว่างสามารถลดลงโดยการกระชับคลับโฮสเวย์เพื่อกําจัดการเล่น, เหมาะสําหรับอุปกรณ์ตั้งตําแหน่งความแม่นยําสูง

เปลือกภายนอกใช้สแตนเลสที่แรงแข็งแรงและถักเย็น ผ้าครีมไนลอนแยกกระบอกสแตนเลสเป็นระดับเท่ากันน้ํายาตัดและเศษขยะ, ใช้อย่างแพร่หลายสําหรับอุปกรณ์ CNC, เส้นประกอบอัตโนมัติอิเล็กทรอนิกส์, จิกการทดสอบ, เครื่องจักรบรรจุและแพลตฟอร์มการส่งที่เคลื่อนไหวแม่นยําที่มีแกนนํา 25 มม.

กว้างหอกที่ตรงกัน d:25 มม

ความสะอาดระยะกลางแบบมาตรฐาน:ช่องว่างปกติ CN

วัสดุลูกบอล:โลหะสอด GCr15

วัสดุการยึด:ไนลอน PA66 ที่ทนทานต่อการสกัด

ปราสาท:ปริมณฑลยางกันฝุ่น NBR สองด้าน

ความเร็วเส้นสูงสุด:1.5 m/s

อุณหภูมิการทํางาน-20°C ~ 80°C

ความต้องการพื้นผิวของ shaft:HRC60~64 กระจก superfinishing

กว้างนอก D:40 มม

ความยาวทั้งหมด L:ขนาด 59 mm

อุตสาหะการทํางาน Cr:5.8 kN

ความจืดสติ C0r:8.3 kN

น้ําหนักสะสม:0.145 กิโลกรัม

ความกว้างของขอบนอก W:64 มม.

ความหนาของ Flange T:7 มม.

กว้างนอก D:40 มม

ความยาวทั้งหมด L:ขนาด 59 mm

อุตสาหะการทํางาน Cr:5.8 kN

ความจืดสติ C0r:8.3 kN

น้ําหนักสะสม:0.182 กิโลกรัม

กว้างนอก D:40 มม

ความยาวทั้งหมด L:ขนาด 59 mm

โครงสร้างเปิดสล็อตสําหรับการปรับระยะว่าง

อุตสาหะการทํางาน Cr:5.4 kN

ความจืดสติ C0r:7.8 kN

น้ําหนักสะสม:0.138 กิโลกรัม

การออกแบบมิติที่สมบูรณ์แบบและตารางพารามิเตอร์ภาระของสามรุ่นมีให้ได้ตามคําขอของลูกค้า

1. รูปแบบโครงสร้างสามแบบ (ปิดตรง / แฟลนเจอร์ / เปิดช่องปรับ) ครอบคลุมความต้องการการติดตั้งอัตโนมัติทั่วไป, ซื้อแบบเดียวสําหรับแผนการออกแบบอุปกรณ์ที่แตกต่างกัน
2. การวางแผนลูกเหล็กหลายแถวที่กระจายกระจายให้ความสามารถในการบรรทุก radial ที่เท่าเทียมกัน, ตัวประสานการขัดแย้งที่ต่ํามาก, การเคลื่อนย้ายแบบเงียบๆที่เรียบร้อยโดยไม่ต้องยับยั้ง
3. การปิดฝุ่น NBR แบบบูรณาการแบบสองด้านแยกฝุ่นโรงงานและสารเย็น, ล็อคไขมันย่อยภายในและขยายวงจรการบํารุงรักษา
4. หนาแข็งสูง เปลือกภายนอกจากเหล็กดึงเย็นที่มีความอดทนในมิติที่มั่นคง ความแข็งแรงที่ดีและความทนทานต่อการบิดรูปภายใต้การทํางานต่อเนื่องระยะยาว
5. PA66 นาลอนลูกบอลตัวถือ uniformly จํากัดลูกบอลเหล็ก หลีกเลี่ยงเสียงชนกันและป้องกันลูกบอลตกระหว่างการแยกแยก
6. ตัวเลือกที่สามารถปรับแต่งได้: เปลือกป้องกันสนิมจากสแตนเลส, น้ํามันหล่อลื่นประเภทอาหาร, ความสะอาด C3 ที่ขยายขนาดพิเศษ, การตราเลเซอร์ OEM และผนึก FKM ที่ทนต่ออุณหภูมิสูง

ปรับปรุงความแม่นยําในการตั้งตําแหน่งเชิงเส้นของอุปกรณ์และลดประเภทของอะไหล่สําหรับสายการผลิตอัตโนมัติ

ชุดห่อลูกกลองเส้นสามประเภท LM25UU / LBD25UU / LM25UU-OP นี้มีความเหมาะสมอย่างกว้างขวางสําหรับอุปกรณ์อัตโนมัติความแม่นยําต่อไปนี้:

• เครื่องแกะ CNC เครื่องบดขนาดเล็ก
• อุปกรณ์ประกอบอิเล็กทรอนิกส์อัตโนมัติ 3C, การจัดการ gantry และการทดสอบแม่นยํา jigs
• เครื่องจักรพิมพ์ อุปกรณ์บรรจุอาหาร
• อุปกรณ์ตรวจสอบทางการแพทย์, แพลตฟอร์มเลื่อนแม่นยําห้องปฏิบัติการ และอุปกรณ์ตรวจจับ
• อุปกรณ์ตัดไม้, เครื่องพิมพ์ฉีด
• อะไหล่สํารองในตลาดหลังการขายสําหรับอุปกรณ์เลื่อนแกนนําเส้น径 25mm

สูตรแก้ไขหลากหลายโครงสร้างแบบเส้นตรงสําหรับการติดตั้งที่หลากหลายและการปรับระยะความละเอียดสูง

• ประสบการณ์การผลิตลูกกลองแบบเส้นตรงมาตรฐาน 25 ปี
• สามรุ่นที่สามารถแลกเปลี่ยนกันได้อย่างสมบูรณ์แบบกับเครื่องปักเส้น LM / LBD ระดับสากล, ความอดทนขนาดที่คงที่และความเรียบเนียนในการเลื่อน
• บริการที่กําหนดเอง OEM & ODM ครบวงจร รองรับโคลนสแตนเลส, น้ํามันหล่อลื่นพิเศษ และการกําหนดเอง
• การตรวจสอบอย่างเข้มงวดตลอดกระบวนการ: ความแข็งแรงของวัสดุแท้, ความแม่นยําของการผสมผสานรูภายใน, ความแน่นของการปิดและการทดสอบวงจรเลื่อนแบบสลับกันก่อนการจัดส่ง
• ทีมงานวิศวกรรมการเคลื่อนไหวเชิงเส้นมืออาชีพให้บริการ shaft & บ้านความอดทนการจับคู่คําแนะนําภายใน 24 ชั่วโมง
• ความสามารถในการผลิตขนาดใหญ่ที่มั่นคง กับราคาปลีกปลีกแบบเฉพาะเจาะจงสําหรับผู้ผลิตอุปกรณ์อัตโนมัติระยะยาว

เรามุ่งเน้นการดําเนินงานคลื่นที่มีความมั่นคงและมีเสียงเสียงต่ํา การปรับประปาที่ทนทาน และการร่วมมือกันในระยะยาวที่ชนะกับผู้ซื้ออุตสาหกรรมทั่วโลก

• การตรวจสอบสารวัสดุแพร่ สังกัดทางเคมีและความแข็งของพื้นผิวของเหล็กดึงเย็นและลูกเหล็กโครม GCr15
• การหมุนแม่นยําและการแปรรูปกระจกรูขุมภายในสําหรับกระเป๋าสะพายเส้น
• กระบวนการบําบัดความร้อนแบบมาตรฐานเพื่อบรรเทาความตึงเครียด เพื่อทําให้ความทนทานต่อการปรับปรุงรูปร่างของเปลือกแข็งมั่นคง
• การทดสอบการทํางานอย่างครบถ้วน: ความเหมือนกันของความสะอาด radial, เสียงเลื่อน, ความทนทานต่อฝุ่น, ความสามารถในการบรรทุกแบบไดนามิกและสแตติก
• การตรวจสอบปริมาตรการเติมไขมันแบบเรียบร้อยสําหรับกระปุกเส้นตรงที่ปิดสองครั้ง
• การตรวจสอบใหม่ขนาดสุดท้าย, ลักษณะและการติดป้าย ก่อนการบรรจุและการจัดส่งที่ป้องกันสนิม

แต่ละชุดของหมุนเส้นผ่านการทดสอบความทนทานวงจรแบบสลับแบบตัวอย่างเต็ม เพื่อรับประกันผลการเคลื่อนที่ที่ราบรื่นที่ยาวนานที่มั่นคง

หากคุณต้องการคุณภาพสูง 25 มิลลิเมตร ปิด, flanged และเปิด ปรับช่องว่างกลมเส้นสําหรับ CNC และอุปกรณ์อิเล็กทรอนิกส์อัตโนมัติ, ส่งการสอบถามของคุณให้เราโดยตรง.

คุณจะได้รับบริการสนับสนุนทางมืออาชีพครบถ้วนหลังจากส่งคําถาม:

• การตอบกลับอัตราการเสนอราคาของโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• หนึ่งต่อหนึ่งแกน & ความอดทนเรือนกระจกที่ตรงกัน การสนับสนุนทางเทคนิคโดยการเคลื่อนไหวเชิงเส้น วิศวกรมืออาชีพ
• ข้อเสนอทางแก้ไขหางพาราที่กําหนดเอง รวมถึงโครงเหล็กไร้ขัด และตัวแปรประปาที่ทนอุณหภูมิสูง
• ราคาขายปลีกตรงโรงงานที่แข่งขันสําหรับการสั่งซื้อผสมผสานสามรุ่น

ส่งปริมาณที่ต้องการของแต่ละรุ่นและสิ่งแวดล้อมการทํางานของอุปกรณ์เพื่อได้รับข้อเสนออย่างเป็นทางการรายละเอียด

Q1:ความแตกต่างระหว่าง LM25UU และ LM25UU-OP คืออะไร?
A1:LM25UU เป็นชนิดที่ปิดปิดอย่างสมบูรณ์แบบ แบบมีความชัดเจนคงที่; LM25UU-OP มีโครงสร้างเปิดมีช่อง สามารถจับกระเป๋าสําหรับลดความชัดเจนและกําจัดการเล่นสําหรับอุปกรณ์ความแม่นยําสูง

Q2:คุณลักษณะของ LBD25UU กระปุกเส้นตรง
A2:แฟลนจ์ติดตั้งแบบบูรณาการในทั้งสองปลาย สามารถติดตั้งตรงบนพื้นผิวของอุปกรณ์โดยไม่ต้องวางตําแหน่งเพิ่มเติม, สะดวกสําหรับการติดตั้งแผ่นบาง

Q3:ความแข็งแรงของแกนนําเส้นตรงที่ตรงกันต้องการที่จะบรรลุ?
A3:พื้นผิวแกนต้องการความแข็งแรงในการดับ HRC 60?? 64 ด้วยการทําความสะอาดกระจกเพื่อขยายอายุการใช้งาน bushing เส้นตรง
