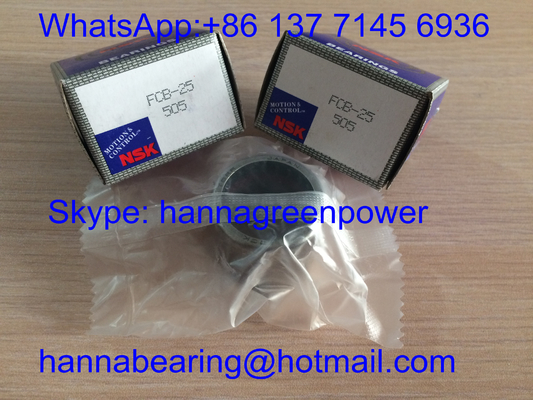

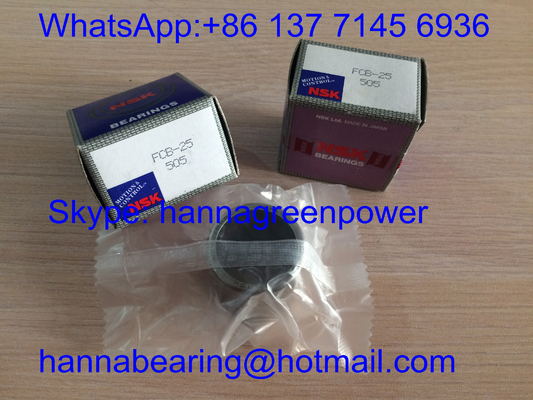

FCB-25 / FCB25 / HFL2530 ล็อค / ดึงคัพโรลเลอร์คลั๊กเกจ / โรลเลอร์มีเข็ม 25 * 32 * 30 มม.

1. ภาพรวมสินค้า

FCB-25, FCB25 และ HFL2530 เป็นหมุนสับเข็มถ้วยถ้วยที่นําไปทางเดียวที่มีขนาดเดียวกัน Fw = 25mm, กว้างภายนอก D = 32mm, ความกว้างรวม C = 30mmFCB-25 และ FCB25 เป็นรูปแบบการตราสองแบบที่แตกต่างกันของสินค้าเดียวกัน; HFL2530 คือการตั้งชื่อแบบมาตรฐานของอุตสาหกรรมสําหรับหน่วยยางอุดหนุนที่ครอบคลุม

ต่างจากโรลเลอร์คลาชเดียวแบบ HF แบบเรียบง่าย โดยไม่มีการสนับสนุนด้านข้างประเภท HFL/FCB นี้รวมกลไกล็อคล็อคแบบล็อคแบบเดียวกลางรวมกับ 2 กลไกรองรับม้วนเข็มข้างในกล่องแก้วที่ดึงเข้าด้วยกัน.สปริงใบเหล็กไร้ขัดแรงขับเคลื่อนม้วนเข็มอ่อนเพื่อให้เกิดการส่งมอบทอร์คแบบเดียวและการล็อคตัวเองในขณะเดียวกันกลุ่มเข็มสองฝ่ายแบกภาระ radial ต่อเนื่องพร้อมกัน.

เปลือกภายนอกใช้เหล็กความแข็งแกร่งสูงแบบ stamped, รอลเลอร์เข็มและพื้นผิวการแข่งขันที่ตรงกันภายในใช้เหล็ก GCr15 ที่มีการรักษาการดับทั้งหมดการออกแบบเปิดทั้งสองปลาย สะดวกในการผสมผสานใหม่เป็นประจําใช้ได้เพียง 25 มิลลิเมตร กล่องกระจกที่เสร็จสิ้นแกน, ใช้อย่างแพร่หลายสําหรับเครื่องลดขนาดเล็ก, เครื่องจักรเยื่อ, ขนส่งบรรจุ, เครื่องจักรพิมพ์,เครื่องขับเคลื่อนเครื่องใช้ในครัวเรือนและอุตสาหกรรมเบา.

รับข้อเสนอราคาภายใน 24 ชั่วโมงสําหรับโครงการของคุณ

2รายละเอียดเทคนิค

ปริมาตรมาตรฐานฐานฐานรวม

กว้างแกนที่ตรงกัน Fw: 25 mm
กว้างภายนอก D: 32 mm
ความกว้างทั้งหมด C: 30 mm
โครงสร้าง: คลัปช์ถ้วยลากแบบบูรณาการแบบหนึ่งทิศทาง พร้อมการสนับสนุนเข็มรัศมีด้านสอง
วัสดุด้านนอกของถ้วย: เหล็กคาร์บอนแบบสแตมป์เย็น
วัสดุของม้วนเข็มและสปริง: เหล็กอัด GCr15 + สปริงสแตนเลส
ความสะอาดระยะกลางแบบปกติ: ความสะอาดระยะกลางแบบปกติ CN
ทอมปอร์ตการส่งที่อนุญาตสูงสุด: 66 N·m
ความเร็วหมุนจํากัดไขมัน: 5500 r/min (หมุนแกน / ปั่นวงแหวนภายนอก)
ระยะอุณหภูมิการทํางาน: -10 °C ~ 70 °C
ขั้นต่ํา r chamfer: 0.3 มิลลิเมตร
ด้านผิวของหม้อที่ต้องการ: HRC60 ผิวกระจก

FCB-25 / FCB25

การระบุหมายเลขชิ้นส่วนสํารองสําหรับ HFL2530 ขนาดและผลงานที่แลกเปลี่ยนได้อย่างสมบูรณ์
ความจืดแรงเรเดียล Cr: 10600 N
ความจืดระดับสแตติก C0r: 14000 N
ขั้นต่ําความอ่อนเพลีย Cur: 1930 N
น้ําหนักสุทธิ: 0.0442 kg

HFL2530

การตั้งชื่อแบบอย่างเป็นมาตรฐานของแบบอย่างอย่างเป็นทางการของหมุนเข็มแบบบูรณาการแบบเดียวนี้
ความจืดแรงเรเดียล Cr: 10600 N
ความจืดระดับสแตติก C0r: 14000 N
ขั้นต่ําความอ่อนเพลีย Cur: 1930 N
น้ําหนักสุทธิ: 0.0442 kg
การออกแบบมิติที่สมบูรณ์แบบ, การทดสอบโค้งแรงหมุน และใบปารามิเตอร์ภาระเต็มมีให้ได้ตามคําขอของลูกค้า

3ข้อดีสําคัญ

1. โครงสร้างบูรณาการครบครันทั้งหมดในตัวเดียวรวมตัวคลัปช์แบบหนึ่งทาง + หนุนเข็มระยะสองทาง ไม่จําเป็นต้องมีเข็มที่แยกแยกเพิ่มเติมปรับปรุงการจัดวางระบบส่งของอุปกรณ์ให้ง่ายขึ้น และลดประเภทของชิ้นส่วน
2. กลไกล็อคสลิงใบสแตนเลสที่ติดตั้ง, ผลงานล็อคตัวเองในทางเดียวที่มั่นคง, ฟังก์ชัน anti-reverse ที่น่าเชื่อถือ ภายใต้การเริ่มต้น-หยุดบ่อย ๆ และความยุ่งยากับแรงปั่น
3. การจัดวางม้วนเข็มหนาแน่นสองด้านให้ความสามารถในการบรรทุกภาระ radial ที่แข็งแกร่ง การกระจายความเครียดที่เท่าเทียมกัน ป้องกันการสกัดสภาพแบบเฉพาะทางในระหว่างการทํางานต่อเนื่อง
4. การออกแบบการติดตั้งกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระป๋องกระ
5. โรลเลอร์เข็มบดความละเอียดสูงแบบเรียบร้อยและพื้นที่ทางลื่นที่ชัน, การขัดขัดต่ํา, การหมุนที่มีความเร็วสูงที่มั่นคงและอายุการใช้งานที่เหนื่อยจากการสัมผัสที่ยาวนาน
6. ตัวเลือกที่สามารถปรับแต่งได้: ปิดฝุ่นยาง RS แบบเดียว/สองแบบ, ถ้วยนอกกันสนิมจากสแตนเลส, การทําเครื่องหมายเลเซอร์ OEM, การเติมไขมันเฉพาะอุณหภูมิต่ําสําหรับอาหาร

ลดอัตราการล้มเหลวของระบบขนส่งได้อย่างมีประสิทธิภาพ และขยายอายุการใช้งานของชุดกลไกที่ป้องกันการเคลื่อนย้ายกลับ

4การใช้งาน

FCB-25 / FCB25 / HFL2530 ชุดหางคลาชเข็มถ้วยที่ดึงไปทางเดียวนี้เข้ากันได้อย่างกว้างขวางสําหรับอุปกรณ์ส่งไฟฟ้าอุตสาหกรรมเบาและกลางดังต่อไปนี้

• เครื่องลดขนาดเล็กของดาวเคราะห์ เครื่องยนต์ยนต์กล่องเกียร์ขนาดเล็ก
• เครื่องจักรเย็บผ้า เครื่องลวดเส้นยาง
• ส่วนประกอบการหมุนย้อนกลับของม้วนขนส่งสายการผลิตบรรจุอาหาร
• อุปกรณ์พิมพ์ เครื่องอัตโนมัติสํานักงาน
• อะไหล่ขับเคลื่อนเครื่องซักผ้าขนาดเล็ก เครื่องจักรกลก่อสร้างเบา
• อะไหล่สํารองในตลาดหลังการจําหน่ายสําหรับอุปกรณ์ที่นําเข็มสับขัดแบบรวม 25 มม

การแก้ไขที่สมบูรณ์แบบของคอมแพคต์ทั้งหมดในหนึ่งแบบ anti-reverse bearing สําหรับเครื่องจักรส่งไฟฟ้าแบบหนึ่งทิศ

5. ทําไมต้องเลือก GQZ Bearing

• ประสบการณ์การผลิต 25 ปีของมืออาชีพ HFL / FCB ซีรีย์บูรณาการดึงแก้วเข็มสับขัด
• จํานวนชิ้นส่วนสามชิ้น เปลี่ยนแปลงกันได้อย่างเต็มที่ตามมิติกับหักมาตรฐานสากล HFL2530 ทอมปอร์ตคงที่, ความจุและความแม่นยําในการหมุน
• บริการที่กําหนดเอง OEM & ODM ครบถ้วน รองรับการเพิ่มผนึกฝุ่น, เปลือกเหล็กไร้ขัด และการกําหนดเองน้ํามันย่อยพิเศษ
• การตรวจสอบอย่างเข้มงวดในกระบวนการทั้งหมด: การทดสอบความแข็งแรงของวัสดุแท้, ความแม่นยําในการสร้างถ้วยที่ดึง, ความสม่ําเสมอของทอร์คล็อคสปริงและการทดสอบความทนทานของวงจรความเร็วสูงก่อนการจัดส่ง
• ทีมงานวิศวกรรมคลาชแบบเดียวมืออาชีพให้ความอดทนการขัดขวางบ้านและการนําทางการติดตั้งหมุนที่ตรงกันภายใน 24 ชั่วโมง
• ความสามารถในการผลิตขนาดใหญ่ที่มั่นคง ด้วยราคาปลีกปลีกแบบเบี้ยกสิทธิสําหรับผู้ผลิตเครื่องจักรทอผ้าและเครื่องจักรบรรจุภัณฑ์

เราเน้นการทํางานที่มั่นคงต่อการล็อคแบบไม่ย้อนหลัง ความทนทานในการบรรทุกระดับสูง และการร่วมมือกันในระยะยาวที่ชนะกับผู้ซื้ออุตสาหกรรมทั่วโลก

6การควบคุมคุณภาพ

• การตรวจสอบสารวัสดุแพร่ สารเคมีและความแข็งของเหล็กโครม GCr15 และเหล็กสตรอนเลส
• การแปรรูปการถักลึก, การปรับปรุงและการแปรรูปการบดเส้นทางที่ชันด้านในสําหรับถ้วยถักด้านนอก
• กระบวนการการรักษาความร้อนแบบมาตรฐานในการดับและปรับปรุงความร้อนเพื่อทําให้ความเครียดภายในโลหะมั่นคงและปรับปรุงความทนทานต่อการสกัด
• การทดสอบผลประกอบการคลาชแบบเฉพาะอย่างยิ่ง: ความเท่าเทียมของทอร์คล็อค, ความทนทานต่อความเร็วสูง, ความสม่ําเสมอของระยะว่าง
• การตรวจสอบแบบเรียบร้อยของม้วนเข็มและการประกอบสปริง การตรวจสอบขนาดและลักษณะที่แตกต่างกันสําหรับแต่ละรุ่น ก่อนการบรรจุและการจัดส่งน้ํามันต้านสนิม

ทุกชุดของหมุนผ่านการทดสอบความยั่งยืนจักรยานหมุนหมุนสลับการเก็บตัวอย่างเต็ม เพื่อรับประกันการดําเนินงานการส่งแบบเดียวที่มั่นคง

7รับคําพูดตอนนี้

หากคุณต้องการเครื่องหมาย FCB-25 / FCB25 ที่มีประสิทธิภาพสูง และ HFL2530 แบบมาตรฐาน ที่บูรณาการส่งสอบถามเราโดยตรง.

คุณจะได้รับบริการสนับสนุนทางมืออาชีพครบถ้วนหลังจากส่งคําถาม:

• การตอบกลับอัตราการเสนอราคาของโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• ความอดทนต่อการขัดขวางของบ้าน 1 ต่อ 1 และความแข็งของผิวแกนที่ตรงกับคําแนะนําทางเทคนิคโดยช่างหมุนคลาชมืออาชีพ
• ข้อเสนอทางแก้ไขคันที่กําหนดเอง รวมถึงรุ่น RS ปิดฝุ่น และตัวเลือกถ้วยภายนอกกันสนิมจากสแตนเลส
• ราคาขายปลีกแบบตรงจากโรงงานที่มีการแข่งขันสําหรับการสั่งซื้อแบบหลากหลายแบบผสมผสาน

ส่งปริมาณการซื้อที่ต้องการของคุณของแต่ละรุ่นและสิ่งแวดล้อมการทํางานของอุปกรณ์เพื่อได้รับคําอ้างอิงทางการรายละเอียด

8. FAQ

• Q1: ความแตกต่างระหว่าง FCB-25, FCB25 และ HFL2530 คืออะไร?
  A1: FCB-25 และ FCB25 เป็นรูปแบบการตราสองรูปแบบที่เรียบง่าย; HFL2530 คือการตั้งชื่อแบบมาตรฐานระดับโลก ทั้งสามรูปแบบมีขนาด, โครงสร้าง, ทอร์คและพารามิเตอร์ภาระที่เหมือนกันสามารถแลกเปลี่ยนกันได้อย่างสมบูรณ์.
• Q2: ข้อดีทางโครงสร้างหลักของ HFL / FCB ซีรีส vs HF ซีรีสคายแบบเดียวคืออะไร?
  A2: HFL/FCB รวมการสนับสนุนเข็ม radial ทวีปสองทางในทั้งสองข้างของ clutch กลาง สามารถรับภาระ radial โดยอิสระโดยไม่ต้องตรงกับเข็ม HK หนุนเสริม;HF มีแต่กลมคลาชเดียว โดยไม่มีรองรับด้านข้าง.
• Q3: หมุนนี้สามารถทําหน้าที่ล็อคตัวเองแบบไม่ย้อนกลับได้หรือไม่?
  ตอบ3: ใช่, พลอยใบเหล็กไร้ขัดที่ติดตั้งผลักเข็มที่ชันให้ติดระหว่างแกนและเปลือกภายนอก, ติดล็อคการหมุนกลับโดยอัตโนมัติและส่งทอร์คไปในทิศทางเดียว
