CR6016PX1 หมุนม้วนเรียงลําดับเดียวแบบเรเดียลเทอปสําหรับเครื่องขุด

1. ภาพรวมผลิตภัณฑ์

CR6016PX1 และ CR6016PX2V6 เป็นตลับลูกปืนเม็ดเรียวแบบแถวเดี่ยวแยกส่วนขนาดใหญ่ที่ผลิตขึ้นเป็นพิเศษสำหรับชุดเฟืองทดรอบสุดท้ายของรถขุดขนาดใหญ่ มีขนาดแกนกลางที่รวมเป็นหนึ่งเดียว 300 × 380 × 38 มม. และมีพื้นที่ติดตั้งภายนอกที่สามารถเปลี่ยนแทนกันได้อย่างสมบูรณ์
คำอธิบายความแตกต่างของรหัสต่อท้าย:

• CR6016PX1: เกรดความแม่นยำ PX มาตรฐาน, การอบชุบด้วยความร้อนแบบรวมทั่วไป, กรงเหล็กปั๊มขึ้นรูปมาตรฐาน, คุ้มค่าสำหรับสภาวะการทำงานก่อสร้างแบบไม่ต่อเนื่องที่มีภาระปานกลาง
• CR6016PX2V6: รุ่นเสริมความแข็งแรงที่อัปเกรดแล้ว; การเจียรภายในแบบพิเศษ PX2 + กระบวนการเสริมความแข็งแรงพื้นผิวพิเศษ V6, เส้นโค้งการสัมผัสเม็ดเรียวแบบลอการิทึมที่ปรับให้เหมาะสม, ปรับปรุงความทนทานต่อการสึกหรอ, การป้องกันการกระแทกและความทนทานต่ออุณหภูมิสูง, เสียงการทำงานที่ต่ำ, เหมาะสำหรับสภาวะการทำงานของรถขุดเหมืองที่รับแรงกระแทกหนักต่อเนื่อง 24 ชั่วโมง

โครงสร้างแบบแยกส่วนของวงแหวนในและวงแหวนนอกที่เปิดออก, ชุดวงแหวนใน (วงแหวนใน + เม็ดเรียว + กรง) และวงแหวนนอกสามารถถอดแยกออกจากกันได้, สะดวกในการเปลี่ยนส่วนประกอบแยก, การปรับพรีโหลด และการบำรุงรักษาชุดเฟืองทดรอบมอเตอร์ขับเคลื่อนขนาดใหญ่ ณ สถานที่ปฏิบัติงาน วงแหวนและองค์ประกอบการกลิ้งทั้งหมดใช้วัสดุเหล็กกล้า GCr15 ชุบแข็งตลอดทั้งชิ้น, การคัดแยกเม็ดเรียวอย่างเข้มงวดและการขัดผิวร่องวิ่งแบบพิเศษ, การหมุนที่เสถียรภายใต้ภาระแรงกระแทกรวมแนวรัศมีและแนวแกนสลับที่หนักหน่วงเป็นเวลานาน เหมาะสำหรับระบบขับเคลื่อนการเคลื่อนที่ของรถขุดขนาดใหญ่ของ Komatsu, Hitachi, Doosan

2. ข้อมูลจำเพาะทางเทคนิค

ขนาดฐานสากลที่รวมเป็นหนึ่งเดียว (CR6016PX1 & CR6016PX2V6 ขนาดภายนอกเท่ากัน)
d=300 มม., D=380 มม., T=38 มม., ความกว้างวงแหวนใน B=36 มม., ความกว้างวงแหวนนอก C=28 มม.

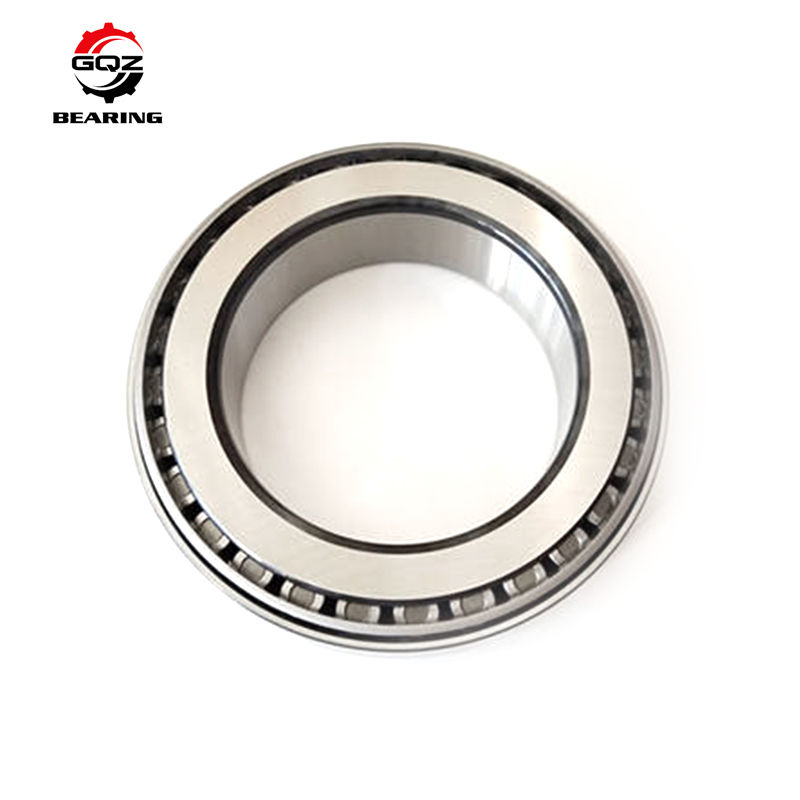

โครงสร้าง: ตลับลูกปืนเม็ดเรียวแบบแถวเดี่ยวแยกส่วน, แบบเปิดไม่มีซีล
วัตถุดิบ: เหล็กกล้า GCr15 ชุบแข็งตลอดทั้งชิ้น
กรงมาตรฐาน: กรงเหล็กปั๊มขึ้นรูป; กรงทองเหลืองตันเป็นทางเลือกสำหรับภาระหนักต่อเนื่องที่อุณหภูมิสูง
ระยะคลอนมาตรฐาน: ระยะคลอนปกติ C0, ระยะคลอนขยาย C3 สามารถปรับแต่งได้
รัศมีมุมน้อยที่สุด r=3 มม.
ช่วงอุณหภูมิการทำงาน: -30°C ~ 120°C (CR6016PX2V6 สูงสุด 130°C)
น้ำหนักสุทธิ: 9.44 กก.
สัมประสิทธิ์การคำนวณ: e=0.40, ตัวประกอบแนวแกน Y=1.49, ตัวประกอบแนวแกนสถิต Y0=0.88
ภาระแรงรัศมีไดนามิกพื้นฐาน Cr: 400kN
ภาระแรงรัศมีสถิตพื้นฐาน C0r: 825kN
ความเร็วรอบจำกัดจาระบี: 2100 รอบ/นาที

ความแตกต่างด้านประสิทธิภาพระหว่างสองรุ่น

1. CR6016PX1: ความแม่นยำมาตรฐาน PX, การอบชุบด้วยความร้อนทั่วไป, ความทนทานต่อการสึกหรอทั่วไป, เหมาะสำหรับภาระไม่ต่อเนื่อง
2. CR6016PX2V6: ความแม่นยำสูง PX2 + การบำบัดพื้นผิวเสริมความแข็งแรง V6, ป้องกันการลอกและการเสียดสีได้ดีขึ้น, อายุการใช้งานยาวนานภายใต้ภาระหนักต่อเนื่อง

สามารถจัดเตรียมแบบการติดตั้งที่สมบูรณ์, เส้นโค้งลักษณะภาระ และรายงานการทดสอบความล้าจากการกระแทกหนักแบบเร่งได้ตามคำขอของลูกค้า

3. ข้อได้เปรียบหลัก

1. ทั้งสองรุ่นมีขนาดการติดตั้งที่สามารถเปลี่ยนแทนกันได้อย่างสมบูรณ์ ลูกค้าสามารถเลือกรุ่น CR6016PX1 ที่ควบคุมต้นทุนสำหรับการทำงานแบบไม่ต่อเนื่อง หรือรุ่น CR6016PX2V6 เสริมความแข็งแรงสำหรับการขุดเหมืองที่รับแรงกระแทกหนักตลอด 24 ชั่วโมง
2. การออกแบบที่กะทัดรัดผนังบางขนาดใหญ่, ความสามารถในการรับภาระรวมแนวรัศมีและแนวแกนสูงพิเศษภายใต้พื้นที่ติดตั้งแนวแกนที่จำกัด, เหมาะอย่างยิ่งกับการจัดวางโครงสร้างเฟืองทดรอบสุดท้ายที่แคบของรถขุดขนาดใหญ่
3. โครงสร้างแบบแยกส่วนที่สมบูรณ์ของวงแหวนในและวงแหวนนอก, สามารถเปลี่ยนวงแหวนในที่เสียหายหรือวงแหวนนอกได้โดยไม่ต้องถอดชุดเฟืองทดรอบมอเตอร์ขับเคลื่อนขนาดใหญ่ออกทั้งหมด, ช่วยลดเวลาการหยุดทำงานในการบำรุงรักษาอุปกรณ์และต้นทุนการจัดซื้ออะไหล่ได้อย่างมาก
4. ร่องวิ่งขัดเงาแบบกระจกพิเศษ + เส้นโค้งการสัมผัสเม็ดเรียวที่ปรับให้เหมาะสมแบบลอการิทึม, การกระจายภาระที่สม่ำเสมอบนพื้นผิวสัมผัสเม็ดเรียว, ช่วยลดความเข้มข้นของความเค้นที่ขอบได้อย่างมีประสิทธิภาพ, ชะลอการลอกของร่องวิ่งและความล้มเหลวจากการสึกหรอของเม็ดเรียว
5. ตัวเลือกการกำหนดค่ากรงคู่: กรงเหล็กปั๊มขึ้นรูปที่คุ้มค่าสำหรับภาระหนักแบบไม่ต่อเนื่องทั่วไป; กรงทองเหลืองตันป้องกันการเสียรูปสำหรับสายการผลิตเหมืองที่ทำงานต่อเนื่องที่อุณหภูมิสูง
6. การสนับสนุนบริการปรับแต่งเต็มรูปแบบ: ระยะคลอนแนวรัศมีขยาย C3, เกรดความแม่นยำสูง P5, การทำเครื่องหมายด้วยเลเซอร์ OEM, การเติมจาระบีพิเศษป้องกันการเกิดออกซิเดชันที่อุณหภูมิสูง, บรรจุภัณฑ์แบรนด์ส่งออกที่เป็นกลาง
7. กระบวนการอบชุบด้วยความร้อนเสริมความแข็งแรงพื้นผิว V6 เฉพาะรุ่น CR6016PX2V6, ความแข็งของวัสดุและความแข็งแรงของโครงสร้างภายในที่สม่ำเสมอ, ยืดอายุรอบการยกเครื่องตลับลูกปืนขับเคลื่อนของรถขุดได้มากกว่า 35% เมื่อเทียบกับ CR6016PX1 มาตรฐาน
8. การออกแบบแบบเปิดมาตรฐานรองรับการหล่อลื่นแบบอ่างน้ำมันหมุนเวียนของกระปุกเกียร์ในตัว, ปรับให้เข้ากับระบบน้ำมันหล่อลื่นหมุนเวียนภายในของชุดเฟืองทดรอบขับเคลื่อนของรถขุด, การทำงานต่อเนื่องที่เสถียรในระยะยาว

4. สถานการณ์การใช้งาน

ตลับลูกปืนเม็ดเรียวขนาดใหญ่สำหรับงานหนัก CR6016PX1 / CR6016PX2V6 เป็นอะไหล่ที่สึกหรอง่ายสำหรับเครื่องจักรก่อสร้างและเหมืองแร่ขนาดใหญ่:

• ชุดตลับลูกปืนรองรับหลักของกล่องเฟืองทดรอบสุดท้ายของรถขุดขนาดใหญ่ (มอเตอร์ขับเคลื่อนของรถขุดตีนตะขาบขนาดใหญ่ของ Komatsu, Hitachi, Doosan)
• ตำแหน่งตลับลูกปืนรับภาระหนักของดุมล้อรถขนส่งใต้ดินในเหมือง
• ชุดตลับลูกปืนกำหนดตำแหน่งเพลาขับหลักของรถตักแบบตีนตะขาบขนาดใหญ่, รถบดถนนขนาดใหญ่
• ตำแหน่งรองรับการส่งกำลังของเฟืองท้ายและกระปุกเกียร์ขนาดใหญ่ของรถวิศวกรรมหนัก
• ชุดรองรับการหมุนเพลาขับของสายพานลำเลียงขนาดใหญ่ในเหมือง

ตลับลูกปืนเม็ดเรียวขนาดใหญ่ซีรีส์ CR ขนาดรู 300 มม. ที่สามารถเปลี่ยนแทนกันได้ในตลาดหลังการขาย
โซลูชันตลับลูกปืนที่คุ้มค่าสองเกรดที่สามารถเปลี่ยนแทนกันได้สำหรับผู้ผลิต OEM รถขุด, โรงงานซ่อมเครื่องจักรหนัก และการจับคู่จำนวนมากสำหรับอุปกรณ์เหมืองแร่

5. ทำไมต้องเลือกตลับลูกปืน GQZ

1. ประสบการณ์การผลิตระดับมืออาชีพ 25 ปีสำหรับตลับลูกปืนเม็ดเรียวสำหรับรถขุดรูใหญ่ซีรีส์ CR รวมถึง CR6016PX1 & CR6016PX2V6
2. CR6016PX1 และ CR6016PX2V6 สามารถเปลี่ยนแทนกันได้อย่างสมบูรณ์กับตลับลูกปืนรถขุดซีรีส์ CR มาตรฐานสากล, ขนาดการติดตั้ง, พิกัดภาระ และตัวบ่งชี้ความคลาดเคลื่อนในการประกอบที่สอดคล้องกัน
3. บริการปรับแต่ง OEM & ODM เต็มรูปแบบรองรับกรงทองเหลือง, การอัปเกรดระยะคลอน C3, เกรดความแม่นยำสูง และการเติมจาระบีพิเศษสำหรับอุณหภูมิสูง/ต่ำ
4. การตรวจสอบก่อนส่งมอบอย่างเข้มงวดเต็มรูปแบบ: การทดสอบความแข็งของวัตถุดิบ, การตรวจสอบความแม่นยำของการเจียรร่องวิ่งวงแหวนใน, การทดสอบความล้าจากการกระแทกสลับหนัก, การตรวจจับความหยาบของพื้นผิวสัมผัส
5. ทีมวิศวกรตลับลูกปืนเม็ดเรียวระดับมืออาชีพให้คำแนะนำทางเทคนิคเกี่ยวกับการติดตั้งที่ตรงกับความคลาดเคลื่อนของเพลาขนาดใหญ่และโครงสร้างขนาดใหญ่ภายใน 24 ชั่วโมง
6. สายการผลิตจำนวนมากที่เสถียรพร้อมราคาขายส่งจำนวนมากที่น่าสนใจสำหรับผู้ผลิต OEM รถขุด, ซัพพลายเออร์อุปกรณ์เหมืองแร่ และโรงงานซ่อมเครื่องจักรหนักในระยะยาว

เรามุ่งเน้นการออกแบบที่บางเป็นพิเศษสำหรับภาระหนัก, ความสามารถในการรับภาระรวมแนวรัศมีและแนวแกนสูงพิเศษ, โครงสร้างที่บำรุงรักษาง่ายแยกส่วน และความร่วมมือที่ชนะร่วมกันในระยะยาวกับผู้ซื้ออะไหล่เครื่องจักรก่อสร้างและเหมืองแร่ทั่วโลก

6. การควบคุมคุณภาพ

1. การตรวจสอบส่วนประกอบทางเคมีและความแข็งพื้นผิวของเหล็กกล้า GCr15 สำหรับตลับลูกปืน
2. การกลึง, การอบชุบด้วยความร้อน และการขัดเงาแบบกระจกสำหรับร่องวิ่งเม็ดเรียวของวงแหวนในและวงแหวนนอก
3. กระบวนการอบชุบด้วยความร้อนที่แตกต่างกันตามเป้าหมาย: CR6016PX1 การอบชุบด้วยความร้อนแบบรวมมาตรฐาน; CR6016PX2V6 การอบชุบด้วยความร้อนเสริมความแข็งแรงพื้นผิวพิเศษ V6 เพื่อขจัดความเค้นตกค้างจากการแปรรูปภายใน
4. การทดสอบประสิทธิภาพตามเป้าหมายที่จำแนกประเภท: CR6016PX1 การทดสอบการเสื่อมสภาพภายใต้ภาระไม่ต่อเนื่องรอบยาว; CR6016PX2V6 การทดสอบความทนทานต่อการสึกหรอจากการกระแทกหนักต่อเนื่อง, การตรวจจับอุณหภูมิที่เพิ่มขึ้นของแรงเสียดทานต่ำความเร็วสูง
5. การคัดแยกเม็ดเรียว, การประกอบกรงเหล็ก/ทองเหลือง, การตรวจสอบมิติและรูปลักษณ์ทั้งหมดอีกครั้งก่อนการบรรจุด้วยน้ำมันป้องกันสนิมและการจัดส่ง

ตลับลูกปืนซีรีส์ CR6016 ทุกชุดผ่านการทดสอบความล้าจากการหมุนสลับภาระหนักแบบสุ่มตัวอย่างเต็มรูปแบบ เพื่อรับประกันการทำงานที่เสถียรในระยะยาวภายในชุดเฟืองทดรอบของรถขุดและอุปกรณ์ส่งกำลังในเหมือง

7. ขอใบเสนอราคาตอนนี้

หากคุณต้องการตลับลูกปืนเม็ดเรียวขนาดใหญ่ CR6016PX1 ที่คุ้มค่ามาตรฐาน และ CR6016PX2V6 เสริมความแข็งแรงป้องกันการสึกหรอสำหรับชุดเฟืองทดรอบสุดท้ายของรถขุด, เครื่องจักรเหมืองแร่ และการจับคู่ OEM สำหรับอุปกรณ์ก่อสร้าง โปรดส่งคำถามของคุณโดยตรง
คุณจะได้รับการสนับสนุนบริการระดับมืออาชีพที่สมบูรณ์หลังจากส่งคำถามของคุณ:

• การตอบกลับใบเสนอราคาอย่างเป็นทางการจากโรงงานอย่างรวดเร็วภายใน 24 ชั่วโมง
• คำแนะนำทางเทคนิคเกี่ยวกับการติดตั้งที่ตรงกับความคลาดเคลื่อนของเพลาขนาดใหญ่และโครงสร้างขนาดใหญ่แบบตัวต่อตัวจากวิศวกรตลับลูกปืนรถขุดซีรีส์ CR มืออาชีพ
• ข้อเสนอแนะแผนตลับลูกปืนที่ปรับแต่งได้ รวมถึงตัวเลือกการอัปเกรดกรงทองเหลืองและระยะคลอนขยาย C3
• ราคาขายส่งจำนวนมากจากโรงงานโดยตรงที่แข่งขันได้สำหรับคำสั่งซื้ออะไหล่จำนวนมาก

ส่งปริมาณการซื้อที่ต้องการและสภาพแวดล้อมการทำงานของอุปกรณ์ภายใต้ภาระหนักต่อเนื่องและอุณหภูมิปานกลางถึงสูง เพื่อรับใบเสนอราคาอย่างเป็นทางการโดยละเอียด

8. คำถามที่พบบ่อย

Q1: ความแตกต่างระหว่าง CR6016PX1 และ CR6016PX2V6 คืออะไร?
A1: ทั้งสองรุ่นมีขนาดการติดตั้งที่เหมือนกันและสามารถเปลี่ยนแทนกันได้อย่างสมบูรณ์; CR6016PX1 เป็นรุ่นพื้นฐานความแม่นยำ PX มาตรฐานพร้อมการอบชุบด้วยความร้อนทั่วไปสำหรับการทำงานก่อสร้างแบบไม่ต่อเนื่อง; CR6016PX2V6 เป็นรุ่นอัปเกรดความแม่นยำสูง PX2 + เสริมความแข็งแรงพื้นผิว V6, ป้องกันการสึกหรอ, ป้องกันการกระแทก และประสิทธิภาพที่อุณหภูมิสูงดีขึ้น, โดยเฉพาะสำหรับรถขุดเหมืองที่ทำงานหนักต่อเนื่อง 24 ชั่วโมง
Q2: ตลับลูกปืนซีรีส์ CR6016 มีลักษณะโครงสร้างอย่างไร?
A2: ตลับลูกปืนเม็ดเรียวแบบแถวเดี่ยวแยกส่วนขนาดใหญ่แบบเมตริก, ชุดวงแหวนในและวงแหวนนอกสามารถถอดแยกออกจากกันได้, กรงเหล็กปั๊มขึ้นรูปมาตรฐาน, ไม่มีซีลในตัว, เหมาะสำหรับอุปกรณ์ที่มีการหล่อลื่นด้วยน้ำมันหมุนเวียนภายใน
Q3: CR6016PX1 / CR6016PX2V6 สามารถรับภาระประเภทใดได้บ้าง?
A3: สามารถรับภาระแรงรัศมีรวมที่หนักมากพิเศษ บวกกับภาระแรงผลักแนวแกนทิศทางเดียว; การกำหนดตำแหน่งแนวแกนสองทิศทางต้องใช้ตลับลูกปืนสองตัวติดตั้งแบบหลังชนกัน/แบบ O-ring พร้อมพรีโหลดที่เหมาะสม
