NTN โลเลอร์เบียร์แรงผลัก โลเลอร์เบียร์กลม 29412 29412E 29412M
The คําอธิบายสั้น ๆ ของ NTN 29412กระตุ้นหมุนม้วน:
NTN 29412 หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนกลมสามารถบรรทุกภาระ radial และ axial ในทั้งสองทิศทาง,NTN 29412 หมุนกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลม
หมุนม้วนแรงผลักกลม 29412M รายละเอียด
| กว้างขวางเจาะ: | 60 มม. |
| กว้างนอก: | 130 มม. |
| ความกว้างโดยรวม: | 42 มม |
| ประเภทกรง: | เครื่องกด |
| ระยะอุณหภูมิการทํางาน: | -40 ถึง 200 C |
| กล่อง: | เปิด |
| ความจุของภาระสติก: | 951000 N |
| วัสดุบรรทุก: | ผ่าน เหล็ก แข็ง |
| วัสดุกรง: | สีเหลือง |
| ความจุของภาระแบบไดนามิก: | 335000 N |
| RPM สูงสุด: | 2500 รอบ / นาที |
| ประเภทที่แยกออก: | หัวหินที่แยกออก |
| แพร่รัศมีของฟิลเล่ | 1.5 มิลลิเมตร |
| ซีรี่ย์: | 294 |

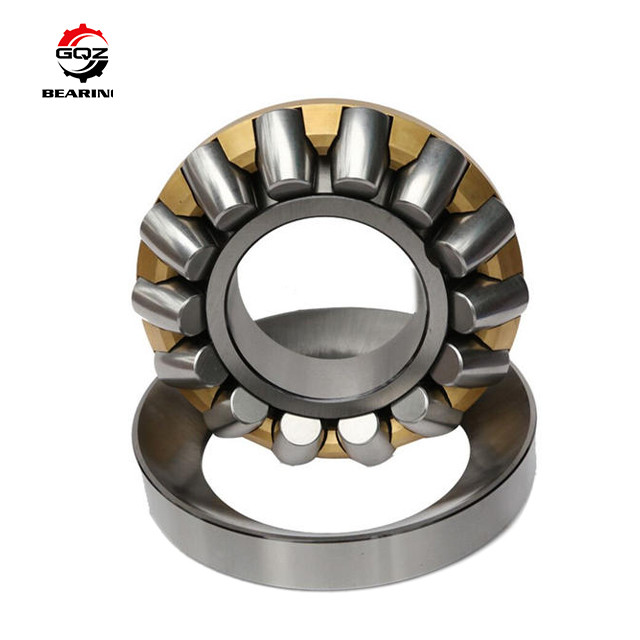

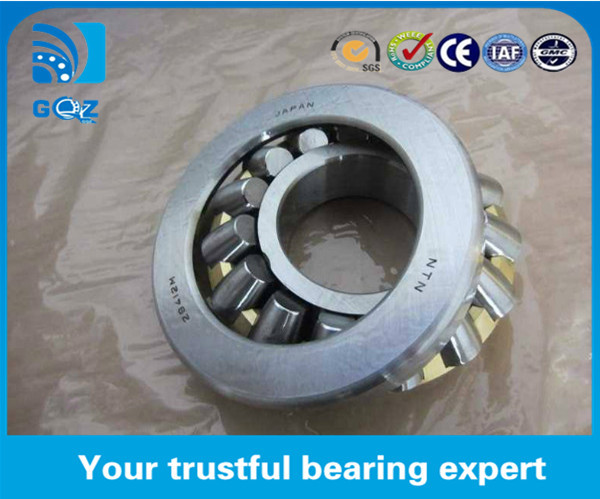

NTN รูปถ่ายห่วงหมุนแรง 29412M แสดง
แผนการคัดสรรห่วงหมุนแรง:
| หัวหักม้วน | ||||
| เลขรุ่น | ขนาด ((มม) | |||
| แบบเก่า | รูปแบบใหม่ | d | D | B |
| 9039240 | 29240 | 200 | 280 | 48 |
| 9039244 | 29244 | 220 | 300 | 48 |
| 9039248 | 29248 | 240 | 340 | 60 |
| 9039252 | 29252 | 260 | 360 | 60 |
| 9039256 | 29256 | 280 | 380 | 60 |
| 9039260 | 29260 | 300 | 420 | 73 |
| 9039264 | 29264 | 320 | 440 | 73 |
| 9039268 | 29268 | 340 | 460 | 73 |
| 9039272 | 29272 | 360 | 480 | 85 |
| 9039276 | 29276 | 380 | 520 | 85 |
| 9039280 | 29280 | 400 | 540 | 85 |
| 9039284 | 29284 | 420 | 580 | 95 |
| 9039288 | 29288 | 440 | 600 | 95 |
| 9039292 | 29292 | 460 | 620 | 95 |
| 9039296 | 29296 | 480 | 650 | 103 |
| 9039344 | 29344 | 220 | 360 | 85 |
| 9039348 | 29348 | 240 | 380 | 85 |
| 9039352 | 29352 | 260 | 420 | 95 |
| 9039356 | 29356 | 280 | 440 | 95 |
| 9039360 | 29360 | 300 | 480 | 109 |
| 9039364 | 29364 | 320 | 500 | 109 |
| 9039368 | 29368 | 340 | 540 | 122 |
| 9039372 | 29372 | 360 | 560 | 122 |
| 9039376 | 29376 | 380 | 600 | 132 |
| 9039380 | 29380 | 400 | 620 | 132 |
| 9039384 | 29384 | 420 | 650 | 140 |
| 9039388 | 29388 | 440 | 680 | 145 |
| 9039392 | 29392 | 460 | 710 | 150 |
| 9039396 | 29396 | 480 | 730 | 150 |
| 9039444 | 29444 | 220 | 440 | 122 |
| 9039448 | 29448 | 240 | 480 | 122 |
| 9039452 | 29452 | 260 | 520 | 132 |
| 9039456 | 29456 | 280 | 540 | 145 |
| 9039460 | 29460 | 300 | 580 | 145 |
| 9039464 | 29464 | 320 | 620 | 155 |
| 9039468 | 29468 | 340 | 640 | 170 |
| 9039472 | 29472 | 360 | 670 | 170 |
| 9039476 | 29476 | 380 | 710 | 175 |
| 9039480 | 29480 | 400 | 730 | 185 |
| 9039484 | 29484 | 420 | 780 | 185 |
| 9039488 | 29488 | 440 | 800 | 206 |
| 9039492 | 29492 | 460 | 850 | 206 |
ลักษณะของหมุนม้วนแรงผลัก
1): สามารถรองรับการปรับผิด
2): เหมาะสําหรับความหนักแกนสูงและบางภาระ radial
3): ระดับความเร็วสูง
4):เครื่องมือเครื่องจักรหนัก เครื่องเกียร์เรือแรงสูง เครื่องเจาะน้ํามัน เครื่องยนต์ตั้งตั้ง
ปั๊มแนวตั้ง, เซนทริฟิวเจอร์แนวตั้ง, แจ็ค, เครื่องลดความเร็วต่ํา
คําอธิบายของหมุนม้วนกลมแรงผลัก:
1.ลําเลียงลําเลียงลําเลียงลําเลียง
2มันประกอบด้วยหลอดล้างและกระเป๋าเรือนที่แข็งแรงและลวดท่อที่ไม่เท่าเทียมกันที่มีกรง
3. กรงยึด roller และกรงประกอบพร้อมกับ shaft ตําแหน่ง washer
4หมุนสามารถถอนออก ส่วนของหมุนสามารถติดตั้งแยกกัน
5. หมุนหมุนกลมสามารถรองรับภาระแกนสูงมากและอนุญาตความเร็วที่ค่อนข้างสูง เนื่องจากเส้นทาง raceways เป็นมุมกับแกนหมุนหัวหักยังสามารถรองรับภาระ radial.
กระตุ้นโครงสร้างหมุนม้วนกลม:
หมุนผลิตในหลายแบบที่แตกต่างกันโดยหลัก ๆ ในกรงดังต่อไปนี้:
หมุนในแบบ "M" มีกรงทองแดงที่นําโดยกล่องเหล็กบนเครื่องล้างแกน
หมุนในรูปแบบ "J" มีกรงเหล็กกดที่นําทางบนเครื่องล้างแกน
หมุนยนต์ในแบบ "J" สามารถแลกเปลี่ยนได้กับหมุนยนต์ที่มีกรงทองแดงแปรรูป หากหมุนยนต์ที่มีกรงทองแดงแปรรูปจะเปลี่ยนตามลําดับโดยที่เครื่องล้างแกนวางไว้บนแกนบนหน้าของกล่องเหล็กที่นํากรงโดยหลอดสอดในรูปแบบ "J", มันจําเป็นที่จะใส่ spacer ระหว่าง washer แกนและไหล่แกนเดิม
