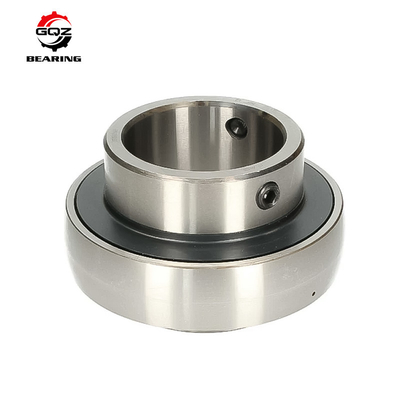

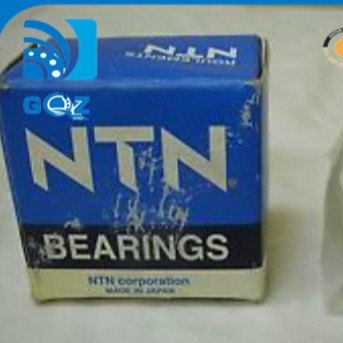

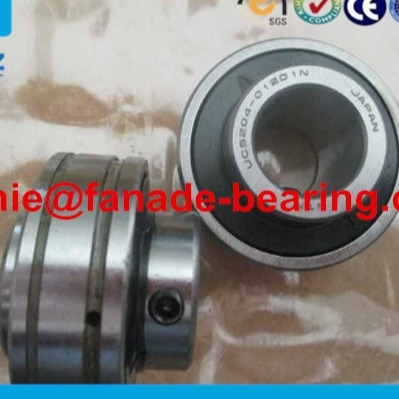

NTN หมุนลูกบอลใส่ 3/4 นิ้ว UCS204-012LD1N ญี่ปุ่น NTN หมุนลูกบอลใส่ UCS204-012LD1N หมุนบล็อกหมอน
The คําอธิบายสั้น ๆ ของหมอนบล็อคใส่ลูกกลอง:
อุปกรณ์พกพานกั้นหมอนคือการรวมของหลอดสอดใส่, ปิดและกระเป๋าเรือน.โครงสร้างภายในของหลอดสอดลูกบอลสตาร์ทเป็นเหมือนกันกับหลอดสอดลูกบอลรูฟลึกแต่สายพันธุ์ภายในของสายพันธุ์นี้ กว้างกว่าสายพันธุ์ภายนอก. การแข่งขันภายนอกมีพื้นผิวกลม. การใส่หมุนลูกกลมสามารถปรับตัวเองกับการเข้ากันระหว่างการแข่งขันภายนอกและบล็อกการแข่งขัน. การใส่หมุนลูกกลมคอมแพคต์มันง่ายสําหรับการบรรจุและถอน.หมอนบล็อคเบียริงถูกใช้อย่างแพร่หลายในอุตสาหกรรมการเหมืองแร่, เครื่องจักร, รถยนต์, ผ้าและเชนเคมี.
เราสามารถให้บริการUCP, NAP, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, UCFXหน่วยบรรทุกบล็อกหมอนชุด
รายละเอียดของ NTN UCS204-012D1N ใส่หมุนลูกกลอง:
การวาดมิติ |
หมุนใส่ w / เซ็ทสกรู, แหวนภายในกว้าง - ซิลินดริค O.D., Snap Ring Groove - มิติ |
d |
0.7500 ใน19.050 มิลลิเมตร |
D |
1.8504 ใน47.000 มม. |
C |
0.6693 ใน17.000 มม. |
B |
1.2205 ใน31.000 มม. |
r |
0.0394 ใน1.000 มม. |
r1 |
0.0236 ใน0.600 มิลลิเมตร |
ds |
10-32 UNF |
G |
0.1772 ใน4.500 มิลลิเมตร |
d4 |
1.1654 ใน29.600 มิลลิเมตร |
S1 |
0.7205 ใน18.300 มิลลิเมตร |
S |
0.5000 ใน12.700 มิลลิเมตร |
a |
0.1220 ใน3.100 มิลลิเมตร |
b |
0.0591 ใน1.500 มิลลิเมตร |
D1 |
1.7559 ใน44.600 มิลลิเมตร |
F |
0.1575 ใน4.000 มม. |
|
ประเภท |
ใส่ยาง |
|
ประเภทเจาะ |
กลม |
|
ประเภทห่วง |
หมุนลูกบอล |
|
วัสดุ |
ผ่าน เหล็ก แข็ง |
|
จํากัดความเร็ว - น้ํามัน |
6700 รอบต่อนาที |
|
ประเภทของตรา |
ติดต่อ |
|
วัสดุประทับ |
ยางไนทรีล |
|
ระดับความแม่นยํา |
ประเภท 0 |
|
ผลงาน |
ค่าธรรมดา |
|
อุปกรณ์ล็อก |
2 -120° ติดสกรู |
|
การหล่อลื่น |
สามารถหล่อลื่นใหม่ได้ |
|
ความสะอาดภายในระยะรัชดา |
CN |
|
ราคาภาระสแตติก |
1500 lbf6650 N6.65 kN |
|
หมวดความจุแบบไดนามิก |
2880 lbf12800 N12.80 kN |
|
รอบ |
ซีลสองครั้ง |
|
ระยะอุณหภูมิการทํางาน |
-40 ถึง 250oF -40 ถึง 120 oC |
หมุนบล็อกหมอนซีรีส์ UC:
UC200 ซีรี่ย์: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
UC300 ซีรี่ย์: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 ซีรี่ย์: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 ซีรี่ย์:UCF305,UCF306,UCF307UCF308,UCF309,UCF310,UCF311,
