The คําอธิบายสั้น ๆ ของหมุนลูกบอลที่ติดต่อมุม:

สัมผัสมุมแถวเดียว

หมุนลูกกลมติดต่อมุมแถวเดียวมีเส้นทางที่มีไหล่สูงและต่ํา. เส้นทางที่ตรงกันข้ามนี้ถูกออกแบบมาเพื่อบรรทุกภาระแรงผลักในทิศทางหนึ่งNTN สามารถชะลออาการของหลอดสอดในโรงงานดังนั้นภาระที่ถูกต้องจะพัฒนาเมื่อหลอดสอดถูกนําไปใช้งานหมอนในชุดนี้ถูกประกอบด้วยความว่างภายในที่กําหนดไว้ เพื่อให้มีมุมสัมผัสที่กําหนดไว้ภายใต้ภาระ มุมสัมผัสที่ใช้โดย NTN เป็นมาตรฐานคือ 30 แต่ในหลายกรณี, มุมสัมผัส 40 สามารถกําหนดได้เช่นกัน เรายังนําเสนอเลเยอร์ความเร็วสูงพิเศษกับกรงพืช phenolic มีมุมสัมผัส 15

สัมผัสมุม 2 แถว

หมุนลูกกลองติดต่อมุมสองแถวมีแหวนภายในและภายนอกที่มีเส้นทางการแข่งขันสองเส้นสองแถวที่เกี่ยวข้องกันดังนั้นที่มุมสัมผัสเป็นคล้ายกับคู่ของยางพ่วงแถวเดียวที่ติดกัน. NTN 5200 และ 5300 ซีรี่ย์ให้การแข่งขันต่อเนื่องและสามารถดําเนินภาระแรงผลักในทั้งสองทิศทางดังนั้นมันจําเป็นที่จะติดตั้งพวกเขากับภาระแรงผลักดันกระทําต่อหน้า un-notched ของแหวน.

การออกแบบทั่วไป

หมุนลูกกลมติดต่อมุมแถวเดียวที่มีการออกแบบทั่วไปมีคําตอบ UA, UL หรือ UO และมีจุดมุ่งหมายสําหรับการติดตั้งเป็นคู่ใน X, O หรือการจัดวางแบบคู่ หรือการติดตั้งเป็นกลุ่มหมุนนี้สามารถติดตั้งในการจัดวางใด ๆ ที่ต้องการสําหรับการจัดเตรียมแบบร่วมกัน ให้ความสนใจในแนวทางในส่วนลิงค์

ยกย้อน UA แสดงถึงความว่างภายในแกนเล็ก ยกย้อน UL แสดงถึงการบรรทุกก่อนเล็กน้อย และยกย้อน UO แสดงถึงความว่างในระบบ X หรือ O

เมื่อสั่งหมุนยาง ต้องระบุจํานวนรวมของหมุนยาง ไม่ใช่จํานวนคู่หมุนยางหรือกลุ่มหมุนยาง

การปิด

หมุนที่มีคําว่า 2RS มีเครื่องปิดริมฝีมือในทั้งสองด้าน. หมุน RS ติดต่อเหมาะสําหรับการป้องกันฝุ่น, การปนเปื้อนและบรรยากาศที่ชื้น

การหล่อลื่น

หัวหักที่มีลับซีลในทั้งสองด้านถูกกลีบด้วยไขมันที่มีคุณภาพสูงและถูกกลีบตลอดชีวิต

หัวหักเปิดและหัวหักที่มีปริมณฑลในด้านหนึ่งไม่ได้ปะทะ. พวกเขาสามารถปะทะด้วยน้ํามัน

หรือน้ํามัน

อุณหภูมิการทํางาน

หมุนลูกกลมแบบมุมเปิดสามารถใช้ได้ในอุณหภูมิการทํางานจาก -30 °C ถึง +150 °C. หมุนที่มีกว้าง D > 240 mm มีมิติคงที่ถึง +200 °C

หมุนลูกกลองติดต่อมุมที่มีกรงทําจากโพลยามิดเสริมเหล็กจากเส้นแก้ว เหมาะสําหรับอุณหภูมิการทํางานสูงถึง +120 °C โดยจํากัดด้วยวัสดุกรง

หมุนที่ปิดปิดเหมาะสําหรับอุณหภูมิการทํางานจาก -30 °C ถึง +110 °C โดยจํากัดด้วยสารย่อยและวัสดุปิดปิด

กรง

หมุนลูกกลองติดต่อมุมที่มีกรงแข็งทําจากโพลียามิดเสริมเหล็กจากเส้นแก้วมีคําตอบ TVP หรือ TVH

กรงทองแดงแข็งมีคําว่า MP

หมุนยังมีพร้อมกับกรงหน้าต่างเหล็กแผ่นที่ใช้ได้ทั่วไป (ย่อ JP)

ตรวจสอบความต้านทานทางเคมีของโพลยามิดต่อไขมันและน้ํามันย่อยสังเคราะห์ด้วยสารเสริม EP

น้ํามันที่มีอายุและสารเสริมในน้ํามันสามารถทําให้อายุการใช้งานของกรงพลาสติกในอุณหภูมิสูงเสื่อมลง

ระยะเปลี่ยนน้ํามันต้องถูกปฏิบัติ

NT1 สายด่วน

หมุนลูกกลองสัมผัสมุม 7316BL1G การใช้งาน:

แถวเดียว: เครื่องมือเครื่องยนต์ spindle, มอเตอร์ความถี่สูง, ทูบินก๊าซ, เซ็นทริฟิวเจอร์, แตกต่างพีเนี่ยน shaft, รถยนต์เล็กล้อหน้า, ฯลฯ

แถวสอง: ปั๊มน้ํามัน, เครื่องพัดลมราก, เครื่องบดอากาศ, กล่องเกียร์ทุกชนิด, ปั๊มฉีดน้ํามัน, เครื่องจักรพิมพ์, ฯลฯ

หมุนลูกบอลที่ติดต่อมุม:

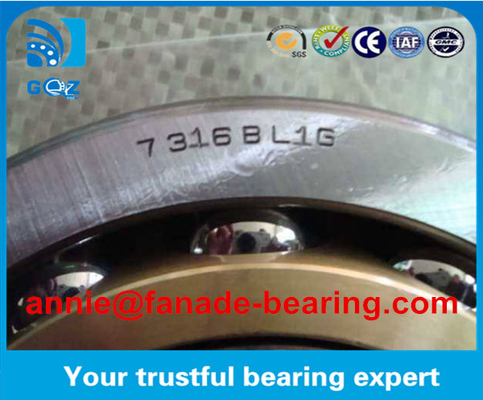

รูปถ่ายสอยลูกบอลที่ติดต่อมุม
